A Federvorgespannte V-Dichtungist darauf ausgelegt, eine zuverlässige Dichtungsleistung aufrechtzuerhalten, wenn herkömmliche Elastomerdichtungen mit Druck, Temperatur, chemischer Einwirkung, Betrieb bei niedriger Drehzahl oder längerer Inaktivität zu kämpfen haben. Sein V-förmiges Dichtungsprofil arbeitet mit einer internen Federvorspannung zusammen, um den Kontakt mit der Gegenfläche aufrechtzuerhalten. Dieses Design kann eine stabile Dichtungsleistung über ein breites Spektrum industrieller Betriebsbedingungen hinweg bieten.
In diesem Artikel wird erklärt, wie federvorgespannte V-Dichtungen funktionieren, warum die Federvorspannung wichtig ist, wie sich Material- und Federauswahl auf die Lebensdauer auswirken, wo diese Dichtungen häufig verwendet werden und wie man häufige Installations- und Betriebsprobleme vermeidet. Es bietet außerdem eine praktische Vergleichstabelle und eine Checkliste zur Fehlerbehebung für Ingenieure, Wartungsteams, Gerätehersteller und industrielle Einkäufer.

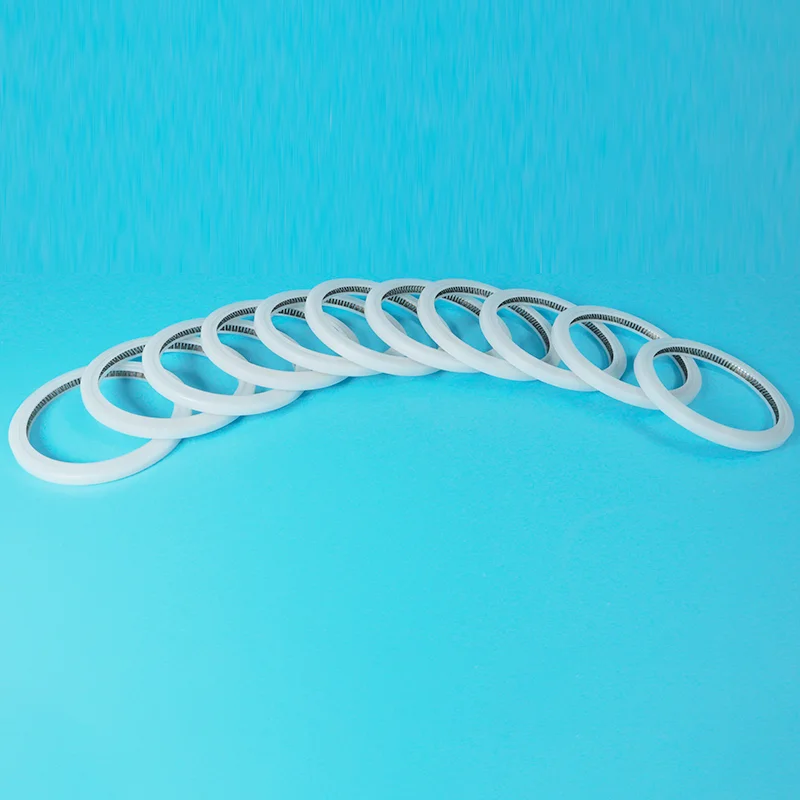

Eine V-förmige Federdichtung ist eine Präzisionsdichtungskomponente, die ein V-förmiges Dichtungsprofil mit einem Federelement kombiniert. Die Dichtung wird typischerweise aus einem Hochleistungspolymer wie PTFE oder einem modifizierten PTFE-Compound hergestellt, während die Feder für eine kontinuierliche radiale oder axiale Belastung gegen die Dichtfläche sorgt.
Im Gegensatz zu einer herkömmlichen Elastomerdichtung, die zur Aufrechterhaltung des Dichtungskontakts weitgehend auf ihre eigene Elastizität angewiesen ist, nutzt eine federvorgespannte Dichtung einen unabhängigen Vorspannmechanismus. Dies macht die Konstruktion besonders nützlich, wenn das Dichtungsmaterial eine begrenzte Elastizität aufweist oder wenn die Ausrüstung unter anspruchsvollen thermischen, chemischen oder mechanischen Bedingungen betrieben wird.
Das V-förmige Profil kann auch so konstruiert werden, dass der Kontaktdruck kontrolliert und spezifische Installationsgeometrien berücksichtigt werden. Abhängig von der Anwendung kann die Dichtung für statische Abdichtung, Hin- und Herbewegung, Drehbewegung oder spezielle Druckbedingungen ausgelegt sein.
Die Feder ist eines der wichtigsten Funktionselemente des Dichtungssystems. Beim Einbau der Dichtung erzeugt die Feder eine anfängliche Kontaktkraft zwischen der Dichtlippe und der Gegenfläche. Diese Kraft hilft dabei, kleine Lücken zu schließen und den Kontakt aufrechtzuerhalten, bevor der Systemdruck vollständig aufgebaut ist.
Bei steigendem Systeminnendruck kann Druck auf das Dichtungsprofil wirken und die Anpresskraft im Dichtungsbereich verbessern. Diese Kombination aus Federkraft und Systemdruck ermöglicht es der Dichtung, auch bei wechselnden Betriebsbedingungen eine stabile Dichtschnittstelle aufrechtzuerhalten.
Die Federkonfiguration sollte entsprechend der Anwendung ausgewählt werden. Unterschiedliche Federkonstruktionen können unterschiedliche Belastungseigenschaften, Reibungsverhalten und Beständigkeit gegenüber chemischen oder thermischen Umgebungen bieten.
Die Geometrie einer V-förmigen federvorgespannten Dichtung hat direkten Einfluss darauf, wie die Dichtungskraft verteilt wird. Ein gut gestaltetes Profil kann einen kontrollierten Kontakt entlang der Dichtfläche erzeugen, ohne unnötige Reibung zu erzeugen.
Dieses Gleichgewicht ist besonders wichtig bei dynamischen Anwendungen. Ein zu hoher Anpressdruck kann die Reibung und die Wärmeentwicklung erhöhen, während ein zu geringer Anpressdruck zu Undichtigkeiten führen kann. Die V-förmige Struktur bietet eine nützliche Grundlage für die Anpassung des Dichtungsprofils an die Betriebsanforderungen der Anlage.
| Designmerkmal | Funktionale Rolle | Potenzieller Nutzen |
|---|---|---|
| V-förmiges Profil | Steuert den Dichtungskontakt | Ausgewogene Siegelkraft |
| Frühlingsenergiespender | Hält den Anpressdruck aufrecht | Verbesserte Niederdruckdichtung |
| Polymermantel | Trennt das Medium von der Hardware | Chemikalien- und Temperaturbeständigkeit |
Federvorgespannte Dichtungen werden oft dann gewählt, wenn eine herkömmliche Elastomerdichtung nicht die erforderliche Kombination aus chemischer Beständigkeit, Temperaturbeständigkeit, geringer Reibung und Dimensionsstabilität bieten kann.
Materialien auf PTFE-Basis bieten eine hervorragende Beständigkeit gegenüber vielen aggressiven Chemikalien und Prozessflüssigkeiten.
Spezielle Polymerverbindungen können Anwendungen mit erhöhten oder sich schnell ändernden Temperaturen unterstützen.
Richtig ausgewählte PTFE-Verbindungen können Reibung und Verschleiß in dynamischen Dichtungssystemen reduzieren.
Die Feder kompensiert bestimmte Veränderungen im Dichtungskontakt, wenn die Dichtung im Laufe der Zeit arbeitet.
Diese Vorteile bedeuten nicht, dass jede federunterstützte Dichtung für jede Umgebung geeignet ist. Ebenso wichtig sind die richtige Materialauswahl, das Nutdesign, die Oberflächenbeschaffenheit, die Druckstufe, der Temperaturbereich und die Installation.
Bei der Materialauswahl sollten die tatsächlichen Betriebsbedingungen berücksichtigt werden und nicht nur die Dichtungsform. Der Polymermantel muss dem Prozessmedium, der Temperatur, dem Druck, der Reibung und der erwarteten Bewegung standhalten.
| Material | Typische Stärke | Allgemeine Überlegungen |
|---|---|---|
| Reines PTFE | Hervorragende chemische Beständigkeit und geringe Reibung | Bei anspruchsvollen Verschleißbedingungen kann eine Verstärkung erforderlich sein |
| Kohlenstoffgefülltes PTFE | Verbesserte Verschleiß- und Dimensionsstabilität | Die Kompatibilität der Verbindungen sollte sorgfältig geprüft werden |
| Glasgefülltes PTFE | Verbesserte Kompressions- und Verschleißeigenschaften | Kann bei manchen dynamischen Systemen zu erhöhtem Verschleiß der Passflächen führen |
| PEEK-basierte Verbindungen | Hohe mechanische und Temperaturbeständigkeit | Höhere Materialkosten und anwendungsspezifische Verarbeitung |
Auch das Federmaterial spielt eine Rolle. Abhängig von der chemischen Umgebung, der Temperatur und der erforderlichen Ermüdungsbeständigkeit können Edelstahl, korrosionsbeständige Legierungen und andere spezielle Federmaterialien in Betracht gezogen werden.
Die alleinige Auswahl einer Dichtung anhand der Nenngröße ist eine der häufigsten Ursachen für eine schlechte Dichtungsleistung. Ingenieure sollten die gesamte Betriebsumgebung bewerten.
Durch die Kombination aus Polymerleistung und Federvorspannung eignen sich federvorgespannte V-Dichtungen für ein breites Spektrum industrieller Anwendungen.
Bei sehr anspruchsvollen Anwendungen sollte die Dichtung unter repräsentativen Betriebsbedingungen validiert und nicht nur anhand einer Katalogbeschreibung ausgewählt werden.
Ein herkömmlicher Elastomer-O-Ring kann für viele Anwendungen eine wirtschaftliche und hochwirksame Lösung sein. Allerdings werden federunterstützte Konstruktionen attraktiv, wenn die Betriebsbedingungen die praktischen Möglichkeiten von Standard-Elastomerdichtungen übersteigen.
| Faktor | Konventionelle Elastomerdichtung | Federvorgespannte V-Dichtung |
|---|---|---|
| Elastizität | Setzt stark auf Elastomereigenschaften | Der Frühling sorgt für zusätzliche Energie |
| Chemische Beständigkeit | Hängt stark vom Elastomertyp ab | Lässt sich hervorragend mit geeigneten PTFE-Compounds kombinieren |
| Reibung | Variiert je nach Material und Schmierung | Kann bei geeigneten Polymerverbindungen gering sein |
| Temperaturfähigkeit | Materialabhängig | Hochtemperatur-Polymeroptionen sind verfügbar |
| Designflexibilität | Standardprofile sind weit verbreitet | Profile, Materialien und Federn können anwendungsspezifisch sein |
Selbst eine hochwertige V-förmige federvorgespannte Dichtung kann vorzeitig ausfallen, wenn der Installationsprozess die Dichtlippe beschädigt oder die Dichtung einer ungeeigneten mechanischen Belastung aussetzt.
Bei dynamischen Geräten ist der Zustand der Wellen- oder Bohrungsoberfläche besonders wichtig. Kratzer, übermäßige Rauheit, scharfe Bearbeitungsspuren oder Verunreinigungen können zu Leckagepfaden führen und den Dichtungsverschleiß beschleunigen.
| Problem | Mögliche Ursache | Empfohlener Check |
|---|---|---|
| Leckage | Falsche Abmessungen, beschädigte Lippe, unzureichende Energieversorgung | Nut, Dichtungsprofil, Feder und Montage prüfen |
| Hohe Reibung | Zu hohe Kontaktkraft, schlechte Schmierung, ungeeignetes Material | Überprüfen Sie Federkraft, Material, Geschwindigkeit und Oberflächenbeschaffenheit |
| Schneller Verschleiß | Raue Gegenfläche oder abrasive Medien | Überprüfen Sie den Oberflächenzustand und die Materialverträglichkeit |
| Extrusionsschaden | Zu großer Abstand oder Druck | Überprüfen Sie Druck, Spalt, Backup-Design und Dichtungsmaterial |
| Verformung der Dichtung | Falsche Installation oder Temperatureinwirkung | Überprüfen Sie den Montagevorgang und die thermischen Bedingungen |
Bei der Auswahl eines Lieferanten geht es um mehr als nur den Vergleich von Stückpreisen. Ein zuverlässiger Dichtungspartner sollte in der Lage sein, die Anwendung zu verstehen, geeignete Materialien zu empfehlen, die Maßhaltigkeit aufrechtzuerhalten und technische Unterstützung zu leisten, wenn Probleme auftreten.
Ningbo Taifno PTFE Plastic Products Co., Ltd.konzentriert sich auf PTFE-basierte Dichtungs- und Kunststoffprodukte und kann anwendungsorientierte Lösungen für Kunden bereitstellen, die maßgeschneiderte Dichtungskomponenten benötigen. Für industrielle Einkäufer kann die direkte Zusammenarbeit mit einem Hersteller die Kommunikation über Materialien, Abmessungen, Profile und Produktionsanforderungen vereinfachen.
Was ist die Hauptfunktion einer V-förmigen federvorgespannten Dichtung?
Seine Hauptfunktion besteht darin, eine kontrollierte Dichtungsschnittstelle zwischen zwei Passflächen aufrechtzuerhalten. Der Polymermantel stellt die Dichtungsbarriere dar, während die Feder eine kontinuierliche Vorspannkraft liefert.
Sind federvorgespannte V-Dichtungen für dynamische Anwendungen geeignet?
Ja. Je nach Profil, Material, Federkonfiguration, Geschwindigkeit, Druck und Oberflächenbeschaffenheit können sie für hin- und hergehende oder rotierende Anwendungen ausgelegt werden.
Warum wird PTFE üblicherweise für federunterstützte Dichtungen verwendet?
PTFE bietet geringe Reibung und hohe Beständigkeit gegenüber vielen Chemikalien. Es können auch verschiedene PTFE-Verbindungen entwickelt werden, um die Verschleißfestigkeit, Steifigkeit und Dimensionsstabilität zu verbessern.
Kann eine federvorgespannte V-Dichtung individuell angepasst werden?
Ja. Die Anpassung kann Abmessungen, Dichtungsprofil, Polymermischung, Federmaterial, Federkonfiguration und andere anwendungsspezifische Anforderungen umfassen.
Welche Informationen sollte ich bei der Anforderung eines Dichtungsangebots angeben?
Geben Sie Dichtungsabmessungen, Nutabmessungen (falls verfügbar), Betriebsdruck, Temperatur, Bewegungsart und -geschwindigkeit, Dichtungsmedium, Wellen- oder Bohrungsmaterial, Oberflächenbeschaffenheit und erwartete Betriebsbedingungen an. Auch Zeichnungen oder vorhandene Siegelmuster können den Auswahlprozess genauer machen.
Was ist der häufigste Grund für einen vorzeitigen Dichtungsausfall?
Ein vorzeitiger Ausfall kann durch falsche Dimensionierung, inkompatible Materialien, übermäßiges Spiel, schlechte Oberflächenbeschaffenheit, unsachgemäße Installation, ungeeignete Federbelastung oder Betriebsbedingungen außerhalb des Auslegungsbereichs verursacht werden.
Eine federvorgespannte V-Dichtung kann eine äußerst effektive Lösung sein, wenn eine Anwendung kontrollierte Dichtkraft, geringe Reibung, chemische Beständigkeit, Temperaturbeständigkeit und zuverlässige Leistung unter wechselnden Betriebsbedingungen erfordert. Sein V-förmiges Dichtungsprofil und die Federvorspannung arbeiten zusammen, um den Kontakt aufrechtzuerhalten und gleichzeitig die Einschränkungen weniger elastischer Dichtungsmaterialien zu berücksichtigen.
Die Dichtung selbst ist jedoch nur ein Teil des gesamten Dichtungssystems. Die richtige Materialauswahl, Federkonfiguration, Nutgeometrie, Druck, Temperatur, Oberflächenbeschaffenheit, Spiel, Installation und Betriebsgeschwindigkeit beeinflussen alle die endgültige Leistung.
Für Gerätehersteller, Wartungsteams, Händler und industrielle Einkäufer sollte die Auswahl der richtigen federvorgespannten V-Dichtung daher mit den Anwendungsanforderungen beginnen und nicht einfach eine Standardgröße auswählen. Ein technisch versierter Hersteller kann dabei helfen, diese Betriebsparameter in eine praktische Dichtungslösung umzusetzen.
Ningbo Taifno PTFE Plastic Products Co., Ltd.kann Kunden bei der Suche nach PTFE-Dichtungslösungen, kundenspezifischen Abmessungen und anwendungsspezifischen Anforderungen unterstützen. Teilen Sie Ihrem Team Ihre Zeichnung, Abmessungen, Betriebsdruck, Temperatur, Medium und Bewegungsbedingungen mit, um eine geeignete Lösung zu besprechen.
Kontaktieren Sie unsBesprechen Sie noch heute Ihre Anforderungen an V-förmige federvorgespannte Dichtungen.
