Professionelle Fabrik für PTFE-Dichtungen

Wenn Sie auf der Suche nach einem zuverlässigen Hersteller und Lieferanten von PTFE-Dichtungen sind,Taifnobietet OEM-Anpassungslösungen, die den CE- und FDA-Standards entsprechen. Die Produkte sorgen für eine dichte Abdichtung zwischen Flanschverbindungen und verhindern so das Austreten von Flüssigkeiten oder Gasen in Rohrleitungssystemen und Geräten.

Was sind PTFE-Dichtungen?

PTFE-Dichtungen sind Dichtungskomponenten, die aus PTFE-Harz durch Formpressen oder Schälen und anschließendes Präzisionsschneiden oder Prägen in Dichtungsformen hergestellt werden.

Das Problem, das sie lösen: Gummidichtungen quellen in Chemikalien auf. Metalldichtungen korrodieren. Graphitdichtungen oxidieren. PTFE bietet universelle chemische Beständigkeit (pH 0–14), einen großen Temperaturbereich (-200 °C bis +260 °C) und den niedrigsten Reibungskoeffizienten aller Feststoffmaterialien – was PTFE-Dichtungen zur bevorzugten Dichtungslösung für die Chemie-, Pharma-, Lebensmittel- und Halbleiterindustrie macht.

Die Kosten einer falschen Wahl: Eine Gummidichtung im Säurebetrieb versagt innerhalb von Wochen, was zu Undichtigkeiten, Ausfallzeiten, Produktverlusten und Sicherheitsrisiken führt. Eine Metalldichtung im korrosiven Betrieb kostet mehr und erfordert ein höheres Drehmoment. Eine Graphitdichtung verschlechtert sich im oxidierenden Betrieb. PTFE-Dichtungen beseitigen diese Risiken – ein Material für fast jeden chemischen Einsatz.

Klassifizierung nach Material

Dichtung aus reinem PTFE

Parameter	Beschreibung
Material	100 % reines PTFE, keine Füllstoffe, kein Mahlgut
Temperatur	-180°C bis +200°C
Dichte	2,10-2,30 g/cm³
Hauptmerkmale	Universelle chemische Beständigkeit (pH 0–14), geringste Reibung, FDA-konform
Am besten für	Saubere Chemikalien, Lebensmittel und Getränke, Pharmazeutika, Säuren, Lösungsmittel, hochreine Anwendungen
Lebensdauer im Chemiedienst	2-3 Jahre
Einschränkung	Weich – schlechte Kriechfestigkeit, verformt sich unter anhaltender Belastung
Farbe	Weiß

Glasgefüllte PTFE-Dichtung

Parameter	Beschreibung
Füllstoffe	15-25 % Glasfaser
Temperatur	-180°C bis +200°C
Zugfestigkeit	≥25 MPa
Hauptmerkmale	3- bis 5-mal längere Lebensdauer bei abrasivem Einsatz, erhöhte mechanische Festigkeit, verbesserte Verschleißfestigkeit
Am besten für	Abrasive Medien, Schlämme, hoher Druck, Ventilsitze, hohe Belastung
Einschränkung	Nicht für Flusssäure (HF) oder starke Laugen geeignet
Farbe	Cremeweiß, hellgrau

Mit Kieselsäure gefüllte PTFE-Dichtung

Parameter	Beschreibung
Füllstoffe	Siliziumdioxid (SiO₂)
Temperatur	-180°C bis +200°C
Hauptmerkmale	Hervorragende Kriechfestigkeit, hohe mechanische Festigkeit, gute Beibehaltung des Schraubendrehmoments, geringere Permeation
Am besten für	Starke Säuren (außer HF), Lösungsmittel, Kohlenwasserstoffe, Chlorservice, chemische Verarbeitung
Einschränkung	Nicht kompatibel mit HF oder starkem Alkali
Farbe	Rehbraun, Orange

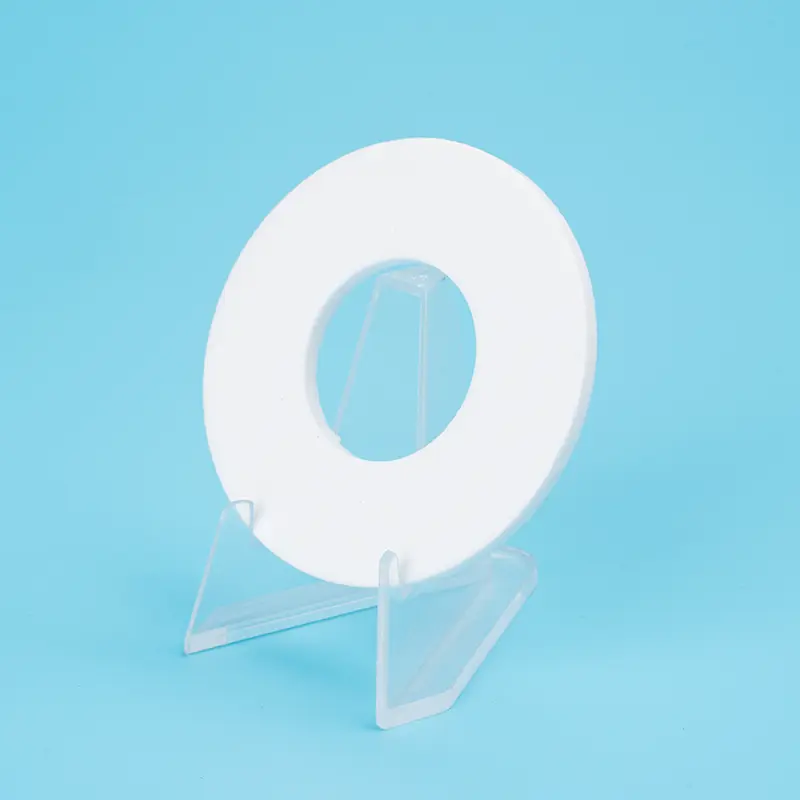

Mit Bariumsulfat gefüllte PTFE-Dichtung

Parameter	Beschreibung
Füllstoffe	Bariumsulfat (BaSO₄)
Temperatur	-180°C bis +200°C
Dichte	2,9–3,0 g/cm³ – der höchste Wert unter den gefüllten Sorten
Hauptmerkmale	Höchste Dichte, ausgezeichnete Kriechfestigkeit, hervorragende Laugenbeständigkeit, hohe mechanische Festigkeit
Am besten für	Starke Ätzmittel (NaOH, KOH), Chlor, Flusssäure (HF), aggressive Chemikalien
Einschränkung	Nicht für geschmolzene Alkalimetalle oder Fluorgas
Farbe	Weiß, braun

Mit Glasmikrokugeln gefüllte PTFE-Dichtung

Parameter	Beschreibung
Füllstoffe	Hohle Glasmikrokugeln
Temperatur	-180°C bis +200°C
Erholung	≥32 % (in einigen Klassen bis zu 55,8 %)
Hauptmerkmale	Geringe Dichte, ausgezeichnete Kompressibilität und Anpassungsfähigkeit, schützt empfindliche Flansche, Abdichtung mit geringem Drehmoment
Am besten für	Glasbeschichtete Flansche, zerbrechliche Flansche, Dichtungen mit geringem Drehmoment, Ätzmittel, starke Säuren
Einschränkung	Nicht kompatibel mit HF
Farbe	Blau, weiß

Dichtung aus expandiertem PTFE (ePTFE).

Parameter	Beschreibung
Material	100 % expandiertes PTFE mit mikroporöser Struktur
Temperatur	-196°C bis +200°C
Kompressibilität	~38 %
Erholung	~14 %
Hauptmerkmale	Hervorragende Anpassungsfähigkeit an raue Oberflächen, kein Kaltfluss, Abdichtung mit geringem Drehmoment, FDA-konform
Am besten für	Beschädigte oder unregelmäßige Flansche, emaillierte Flansche, Anwendungen mit niedrigem Drehmoment, Lebensmittel/Pharma
Einschränkung	Niedrigere Druckstufe als gefüllte Typen
Farbe	Weiß

Dichtungskonstruktionstypen

Typ	Konstruktion	Am besten für	Druck
V-Typ (Schlitz)	PTFE-Mantel vom Außenrand bis zur Innenbohrung geschlitzt, weiches Füllmaterial eingelegt	Niederdruck, allgemeine Chemie, DN15-DN500	Bis zu 4,0 MPa
L-Typ (bearbeitet)	Quadratischer Querschnitt, bearbeitet, ohne Schlitz	Mittlerer bis hoher Druck, kritischer Betrieb	Bis zu 5,0 MPa
U-Typ (faltbar)	PTFE-Band gefaltet und heißversiegelt, großer Durchmesser	Flansche mit großem Durchmesser (DN350+), hohe Zuverlässigkeit	Höchste

Fülloptionen: Flexibler Graphit, komprimierte asbestfreie (CAF) Fasern, Gummi (EPDM, Viton), Glasfaser

Vergleichs- und Auswahlleitfaden

Qualitätsvergleich von PTFE-Dichtungen

Besonderheit	Reines PTFE	Mit Glas gefüllt	Mit Kieselsäure gefüllt	Bariumsulfat	ePTFE
Chemische Beständigkeit	★★★★★ pH-Wert 0-14	★★★★☆ nicht für HF/Alkali	★★★★☆ nicht für HF/Alkali	★★★★☆ nicht für geschmolzene Metalle	★★★★★ pH-Wert 0-14
Kriechwiderstand	★★☆☆☆	★★★★☆	★★★★★	★★★★★	★★★★☆
Verschleißfestigkeit	★★☆☆☆	★★★★★	★★★★☆	★★★★☆	★★★☆☆
Anpassungsfähigkeit	★★☆☆☆	★★☆☆☆	★★★☆☆	★★★☆☆	★★★★★
FDA-konform	✅ Ja	❌ Nein	❌ Nein	✅ Ja	✅ Ja
Kosten (anfänglich)	$	$$	$$	$$$	$$$
Lebensdauer im anspruchsvollen Einsatz	6-12 Monate	3-5 Jahre	3-5 Jahre	3-5 Jahre	2-3 Jahre
Am besten für	Reinheit, saubere Chemikalien	Schleifmittel, hoher Druck	Säuren, Lösungsmittel, Chlor	Kaustik, HF	Beschädigte Flansche, niedriges Drehmoment

Kurzanleitung zur Auswahl

Wenn Ihr Service...	Wählen...	Warum	ROI
Saubere Chemikalien, Lebensmittel/Pharma, FDA-Konformität	Reines PTFE	Universelle chemische Beständigkeit, FDA-konform	Niedrigste Kosten für sauberen Service
Abrasive Medien, Schlämme, hoher Druck	Glasgefülltes PTFE	3-5x längere Lebensdauer bei Schleifmitteln	Weniger Ersatz
Starke Säuren, Lösungsmittel, Chlor, kryogen	Mit Kieselsäure gefülltes PTFE	Hervorragende Kriechfestigkeit und chemische Verträglichkeit	Längere Lebensdauer der Dichtung, weniger Nachziehen
Starke Ätzwirkung, HF-Betrieb, hohe Belastung	Mit Bariumsulfat gefülltes PTFE	Höchste Dichte, beste Laugen- und HF-Beständigkeit	Überlegene chemische Beständigkeit
Beschädigte Flansche, emaillierte Flansche, niedriges Drehmoment	ePTFE	Passt sich Unregelmäßigkeiten an und schützt empfindliche Flansche	Schützt teure Ausrüstung
Niedriger Druck, kostenbewusst, unebene Flansche	PTFE-Hüllendichtung	Wirtschaftlich, gute chemische Beständigkeit	30–50 % weniger als festes PTFE

Produktanwendungen

Industrie	Anwendung	Empfohlene Note
Chemische Verarbeitung	Rohrflansche, Pumpen, Ventile, Reaktoren – Säuren, Lösungsmittel, Laugen, Chlor	Neuware, mit Silica gefüllt, mit Bariumsulfat gefüllt
Pharmazeutisch	Sterile Verarbeitung, API-Herstellung, Bioreaktoren – FDA-Konformität	Reines PTFE (FDA-Qualität)
Essen und Trinken	Sanitäranschlüsse, Abfüllanlagen – FDA-Konformität	Virgin oder ePTFE in FDA-Qualität
Petrochemie	Rohrleitungsflansche, Ventilverbindungen – Kohlenwasserstoffe, H₂S	Mit Kieselsäure gefüllt, mit Glas gefüllt
Mit Glas ausgekleidete Ausrüstung	Mit Glas ausgekleidete Reaktoren, Behälter – zerbrechliche Flansche	ePTFE, mit Glasmikrosphären gefüllt
Halbleiter	Verteilung hochreiner Chemikalien	Reines PTFE (hochrein)
Zellstoff und Papier	Fermenterflansche, Stoffpumpen	Mit Glas gefüllt

Hauptvorteile

1. Universelle chemische Beständigkeit

PTFE widersteht fast allen Chemikalien mit einem pH-Wert von 0 bis 14, Säuren, Laugen, Lösungsmitteln, Kohlenwasserstoffen, Chlor und mehr.

2. Großer Temperaturbereich

Dauerbetrieb von -180 °C bis +200 °C, ein Material für Tieftemperatur- bis Hochtemperaturbetrieb.

3. Geringe Reibung

Reibungskoeffizient von nur 0,05–0,20, selbstschmierend, reduziert den Verschleiß der Flansche.

4. FDA-konforme Qualitäten

Reines PTFE und ausgewählte Qualitäten erfüllen die Anforderungen der FDA 21 CFR 177.1550 für Lebensmittel- und Pharmaanwendungen.

5. Antihaftbeschichtete Oberfläche

Die Oberfläche verhindert das Anhaften und Ansammeln von Medien, erleichtert die Reinigung und verringert das Kontaminationsrisiko.

6. Lange Lebensdauer

Richtig ausgewählte PTFE-Dichtungen sorgen über Jahre hinweg für eine zuverlässige Abdichtung und reduzieren so die Wartungshäufigkeit und Ausfallzeiten.

FAQ

F: Reines PTFE und gefüllte PTFE-Dichtung, welche soll ich wählen?

A: Reines PTFE bietet universelle chemische Beständigkeit (pH 0–14), geringste Reibung und FDA-Konformität, ideal für saubere Chemikalien, Lebensmittel/Pharma und hochreine Anwendungen.

Gefülltes PTFE (Glas, Siliciumdioxid, Bariumsulfat, Kohlenstoff) sorgt für zusätzliche mechanische Festigkeit, Kriechfestigkeit und Verschleißfestigkeit, ideal für Hochdruck, abrasive Medien und anspruchsvolle Anwendungen.

Reines PTFE kostet vielleicht im Voraus weniger, aber wenn es alle 6 Monate ausfällt, erspart Ihnen eine gefüllte PTFE-Dichtung, die 3–5 Jahre hält, 6–10 Austausche + Ausfallzeiten + Arbeit.

Kurze Regel:

Sauberer Service, FDA → Virgin.

Schleifmittel, hoher Druck, anspruchsvoll → Gefüllt.

F: Wann sollte ich die PTFE-Hüllendichtung und die feste PTFE-Dichtung verwenden?

A: Die feste PTFE-Dichtung ist eine einteilige reine oder gefüllte PTFE-Dichtung, die sich am besten für Hochdruckanwendungen, maximale chemische Reinheit und Anwendungen eignet, die keinen Füllstoff erfordern.

PTFE-Hüllendichtungbesteht aus einem PTFE-Mantel, der einen komprimierbaren Füllkern umschließt, und eignet sich am besten für den Einsatz bei niedrigem bis mittlerem Druck, glasbeschichteten Flanschen, unebenen Flanschen und Anwendungen, die Anpassungsfähigkeit erfordern.

Kurze Regel:

Hoher Druck, chemische Reinheit → Festes PTFE.

Niedriger bis mittlerer Druck, Anpassungsfähigkeit, Elastizität → Hüllendichtung.

Kosten: Umschlagdichtungen kosten 30–50 % weniger als feste PTFE-Dichtungen derselben Größe.

F: Wo liegen die Grenzen und was sind die häufigsten Fehler?

A:Temperatur: -180°C bis +200°C.

Druck: Feststoff bis 10,0 MPa, Umschlag bis 2,5-5,0 MPa.

Chemisch: pH 0-14, nicht kompatibel mit geschmolzenen Alkalimetallen oder elementarem Fluor.

Die chemischen Grenzwerte variieren je nach Füllstoff:

Mit Glas/Kieselsäure gefüllt: nicht für HF oder starke Alkalien geeignet

Mit Bariumsulfat gefüllt: nicht für geschmolzene Alkalimetalle.

Drei häufige Fehler:

(1) Verwenden Sie die falsche Qualität für Ihr Medium: Überprüfen Sie vor der Auswahl die chemische Kompatibilität.

(2) Zu festes Anziehen: PTFE ist weich; Übermäßige Kompression führt zu Kaltfluss und Undichtigkeit. Verwenden Sie einen Drehmomentschlüssel.

(3) Verwendung von Umschlagdichtungen über dem empfohlenen Druck: Über 2,5 MPa kann sich der Umschlag verformen oder versagen. Für hohen Druck festes PTFE verwenden.
