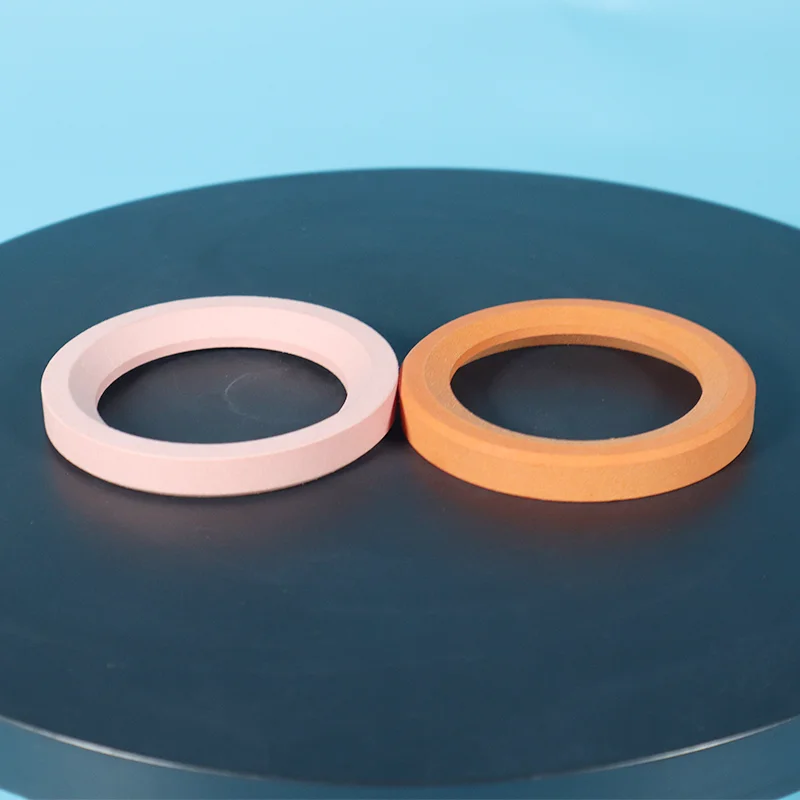

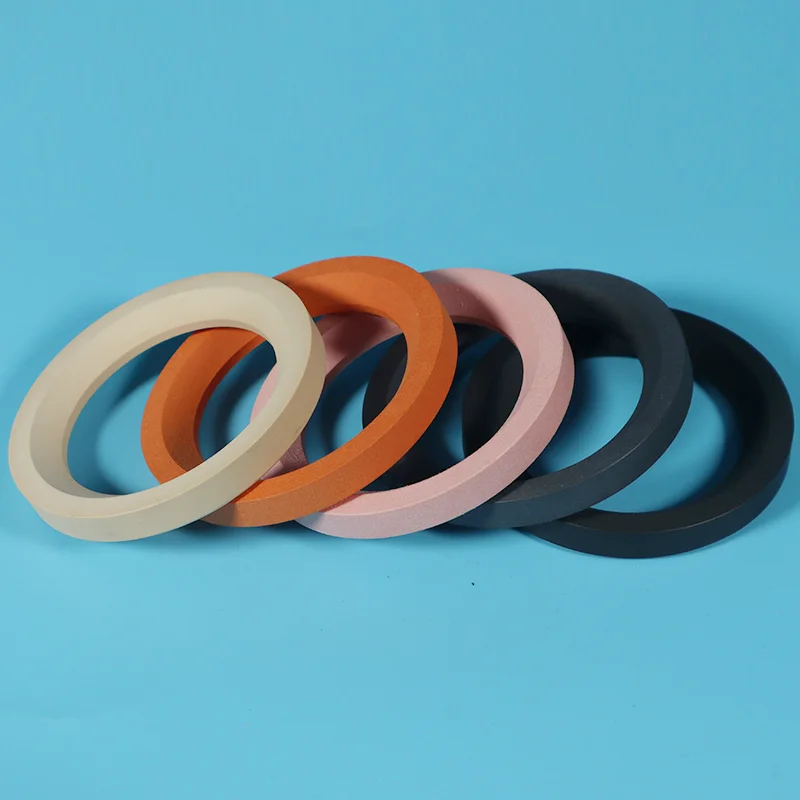

Gefüllter modifizierter PTFE-Ventilsitz

Gefüllte modifizierte PTFE-Ventilsitze werden durch die Einarbeitung von Glasfasern, Kohlefasern oder hochentwickelten modifizierten Harzen präzisionsgefertigt und erhöhen so die mechanische Festigkeit und Dimensionsstabilität, ohne die chemische Beständigkeit zu beeinträchtigen.

Taifno ist ein spezialisierter Hersteller mit eigenen Forschungs-, Entwicklungs- und Produktionskapazitäten. Unsere Produkte entsprechen mehreren internationalen Zertifizierungen, einschließlich CE- und FDA-Standards, und sind in verschiedenen modifizierten Spezifikationen erhältlich, z. B. mit Glasfasern, Kohlefasern, Molybdändisulfid (MoS₂) gefüllt und TFM™-modifizierten Sorten.

Warum sollten Sie sich für gefüllte modifizierte PTFE-Ventilsitze entscheiden?

Das Problem mit reinem PTFE

Drei Hauptvorteile

1. Erhöhte Kriechfestigkeit

Standard-PTFE verformt sich dauerhaft unter anhaltender Belastung, was zu Undichtigkeiten und häufigem Austausch führt. Modifizierte PTFE-Compounds, einschließlich TFM™-modifizierter Harze und glas-/kohlenstoffgefüllter Typen, widerstehen Verformungen unter Last und behalten die Dichtkraft über einen längeren Zeitraum hinweg bei. Das Ergebnis ist ein Ventilsitz, der das Drehmoment länger hält und dichter abdichtet.

2. Überlegene Verschleißfestigkeit

Ventilsitze in abrasiven Medien, Schlämmen, Sand oder kristallisierenden Flüssigkeiten verschleißen schnell. Glasgefülltes PTFE bietet eine erhöhte Druckfestigkeit und Steifigkeit, während kohlenstoffgefüllte Sorten für geringe Reibung und Wärmeableitung sorgen. Verbesserungen der Verschleißfestigkeit können die Lebensdauer um das Drei- bis Fünffache verlängern im Vergleich zu reinem PTFE.

3. Niedrigere Permeationsrate

In kritischen chemischen Anwendungen können Medien langsam durch reines PTFE dringen, das Ventilgehäuse angreifen oder in die Atmosphäre entweichen. Modifizierte PTFE-Harze wie TFM™ PTFE haben eine dichtere Polymerstruktur, wodurch die Permeation deutlich reduziert und die Dichtungsintegrität verbessert wird.

Vergleich: Modifiziertes PTFE vs. reines PTFE

Kosten- und Leistungsvergleich

Wichtige Erkenntnis: Reines PTFE kostet im Voraus weniger – aber wenn Sie es alle 6–12 Monate austauschen, übersteigen die kumulierten Kosten für Teile, Arbeit und Ausfallzeit schnell die Kosten eines modifizierten PTFE-Sitzes, der 3–5 Jahre hält.

Leistungsvergleich

Anwendungen

Primärindustrien

Typische Ausrüstung

Schwimmende und zapfengelagerte Kugelhähne

Absperrklappen

Absperrschieber und Durchgangsventile

Kükenhähne

Steuerventile und Drosselventile

Anwendungen aus der Praxis

Fallstudie 1: 4-fache Lebensdauerverlängerung mit modifiziertem PTFE

Herausforderung: Eine Chemiefabrik ersetzte alle 8–10 Monate PTFE-Ventilsitze an Steuerventilen, die aggressive Säure verarbeiten, aufgrund von Kriechverformung und Undichtigkeiten. Die Ausfallzeit für den Austausch kostete 5.000 US-Dollar pro Ventil und Ereignis.

Lösung: Umstellung auf TFM™-modifizierte PTFE-Sitze mit verbesserter Kriechfestigkeit und Dimensionsstabilität.

Ergebnis: Sitze hielten über drei Jahre, viermal länger als reines PTFE. Drei Austauschvorgänge pro Ventil entfallen.

Gesamteinsparungen: 15.000 US-Dollar pro Ventil über 3 Jahre, plus geringere Arbeits- und Sicherheitsrisiken.

Fallstudie 2: Permeationsproblem bei Kugelhähnen gelöst

Herausforderung: Der Kunde eines Kugelhahnherstellers verwendete PTFE-Ventilsitze, die keinen ausreichenden Widerstand gegen Verformung, Verschleiß und Permeation boten. Außerdem neigte das PTFE dazu, aufzuquellen und sich zusammenzuziehen, was zu einer mangelhaften Abdichtung führte.

Der Hersteller arbeitete mit Materialexperten zusammen, um das Ventilsitzmaterial auf TFM™-modifiziertes PTFE umzustellen, das eine wesentlich höhere Verformungsbeständigkeit und eine geringere Permeationsrate als Standard-PTFE bot.

Das Material sorgte außerdem für eine glattere Oberfläche, reduzierte die Reibung und verbesserte die Dichtung zwischen Kugel und Sitz.

Ergebnis: Der neue Sitz bot eine bessere Permeationsbeständigkeit, eine verbesserte Dimensionsstabilität und eine verbesserte strukturelle Integrität. Der Hersteller produziert diese Ventilsitze jetzt in Größen von ¾ bis 54 Zoll Durchmesser und findet Anwendung in der chemischen Verarbeitung, der Ethanol-, Öl- und Gas-, Eisenbahn-, Papier- und Lebensmittelindustrie.

Fallstudie 3: Glasgefülltes PTFE für den Schlammeinsatz

Herausforderung: Ein Bergbaubetrieb tauschte alle 4–6 Wochen Ventilsitze an Schlammventilen aus, die abrasive Erzpartikel verarbeiten. Die Sitze aus reinem PTFE nutzten sich schnell ab, was zu häufigen Produktionsunterbrechungen führte.

Lösung: Upgrade auf glasfaserverstärkte PTFE-Sitze mit erhöhter Verschleißfestigkeit und Festigkeit.

Ergebnis: Sitze hielten 8 Monate, 8x länger als reines PTFE. Die Produktionsverfügbarkeit hat sich deutlich erhöht. Wartungsintervalle von Wochen auf Monate verlängert.

Hinweis: Die tatsächlichen Fallergebnisse variieren je nach Anwendungsbedingungen. Kontaktieren Sie uns für anwendungsspezifische Empfehlungen.

Technische Spezifikationen

Materialqualitätsoptionen

Warum Taifno wählen?

100 % reines Harzmaterial – kein Mahlgut, kein recyceltes Material. Gleichbleibende Qualität, Charge für Charge.

Vollständige Rückverfolgbarkeit – Jede Charge ist vom Rohmaterial bis zum fertigen Produkt rückverfolgbar. Materialzertifikate auf Anfrage erhältlich.

Präzisionsbearbeitung – Sitze werden mit CNC-Drehmaschinen mit engen Toleranzen (Genauigkeit 0,1 mm möglich) präzisionsgefertigt.

ISO-zertifiziert – Herstellungsprozesse, die nach ISO-Qualitätsmanagementsystemen zertifiziert sind.

FDA-konforme Qualitäten verfügbar – Reines PTFE und ausgewählte modifizierte Qualitäten erfüllen die Anforderungen der FDA 21 CFR 177.1550.

Kundenspezifische Designunterstützung – Technische Unterstützung zur Optimierung der Sitzgeometrie für Ihr spezifisches Ventildesign.

FAQ

F: Was ist ein gefüllter modifizierter PTFE-Ventilsitz und wann sollte ich von reinem PTFE aufrüsten?

A: Modifizierte PTFE-Ventilsitze enthalten Füllstoffe wie Glasfaser, Kohlenstoff oder hochentwickelte Harze, um die mechanische Festigkeit, Kriechfestigkeit und Verschleißfestigkeit zu verbessern und gleichzeitig die chemische Beständigkeit von PTFE zu bewahren.

Führen Sie ein Upgrade durch, wenn: Ihre aktuellen Sitze aus reinem PTFE sich unter Druck verformen, vorzeitig verschleißen oder eine Mediendurchdringung ermöglichen. In diesen Fällen kann modifiziertes PTFE die Lebensdauer um das Drei- bis Fünffache verlängern und so Ausfallzeiten und Gesamtkosten reduzieren.

F: Glasgefüllt vs. kohlenstoffgefüllt vs. TFM™-modifiziert, welche Qualität passt zu meinem Ventil?

A: Drei Klassen, drei verschiedene Anwendungen:

Glasgefüllt: Abrasive Medien, Schlämme, hohe Belastung, höchste Verschleißfestigkeit und Festigkeit. Nicht für HF oder starke Alkalien geeignet.

Mit Kohlenstoff gefüllt: Hohe Geschwindigkeit, Trockenlauf, Wärmeableitung, beste Wärmeleitfähigkeit und geringe Reibung. Nicht für starke Oxidationsmittel.

TFM™ modifiziert: Permeationsempfindlich, Temperaturwechsel, kritische chemische Dienste, dichtere Struktur, bessere Spannungswiederherstellung. Höhere Kosten, aber längste Lebensdauer.

Kurze Regel:

Benötigen Sie Abriebfestigkeit? Mit Glas gefüllt.

Benötigen Sie eine Wärmeableitung? Mit Kohlenstoff gefüllt.

Benötigen Sie Permeationskontrolle und eine lange Lebensdauer? TFM™.

F: Was sind die Grenzen und der häufigste Installationsfehler?

A: Temperatur: -180 °C bis +200 °C (abhängig von der Sorte).

Druck: bis zu 414 bar – variiert je nach Design und Material.

Chemische Grenzwerte:

Mit Glas gefüllt: Nicht für HF oder starke Alkalien geeignet – Glas reagiert

Mit Kohlenstoff gefüllt: Nicht für starke Oxidationsmittel – Kohlenstoff oxidiert

Reines PTFE und TFM™: Nicht für geschmolzene Alkalimetalle oder Fluorgas

Der häufigste Fehler: Überkomprimierung. Modifiziertes PTFE ist härter als reines PTFE und erfordert eine präzise Sitzkraft. Zu viel Kompression schadet dem Sitz; Zu wenig führt zu Undichtigkeiten.
