Metallgeflechtverstärkte PTFE-Dichtung

Taifno ist ein zuverlässiger Hersteller von metallgeflechtverstärkten PTFE-Dichtungen. Das SUS316-Metallgewebe verbessert die strukturelle Integrität, verhindert Ausbrüche und filtert Partikelverunreinigungen aus Flüssigkeitssystemen, während die Dichtung die inhärente chemische Beständigkeit, geringe Reibung und große Temperaturtoleranz von PTFE beibehält. Diese Dichtungen eignen sich für Hochdruckrohrleitungen, Temperaturwechselanwendungen und Branchen, in denen saubere Medien verarbeitet werden müssen.

Anfrage absenden

Produktbeschreibung

Metallgeflechtverstärkte PTFE-Dichtungen bieten im Vergleich zu Standard-PTFE-Dichtungen eine überlegene strukturelle Festigkeit mit einer Druckbeständigkeit von bis zu 6,4 MPa (64 bar); Die verfügbaren Maschenspezifikationen reichen von Nr. 40 bis Nr. 200 (Material SUS316). Als professioneller Hersteller bietet Taifno auch FDA-konforme Modelle an, die für die Lebensmittel- und Pharmaindustrie geeignet sind.

Bitte geben Sie die Flanschabmessungen und Maschenspezifikationen an und wir unterbreiten Ihnen innerhalb von 24 Stunden ein Angebot.

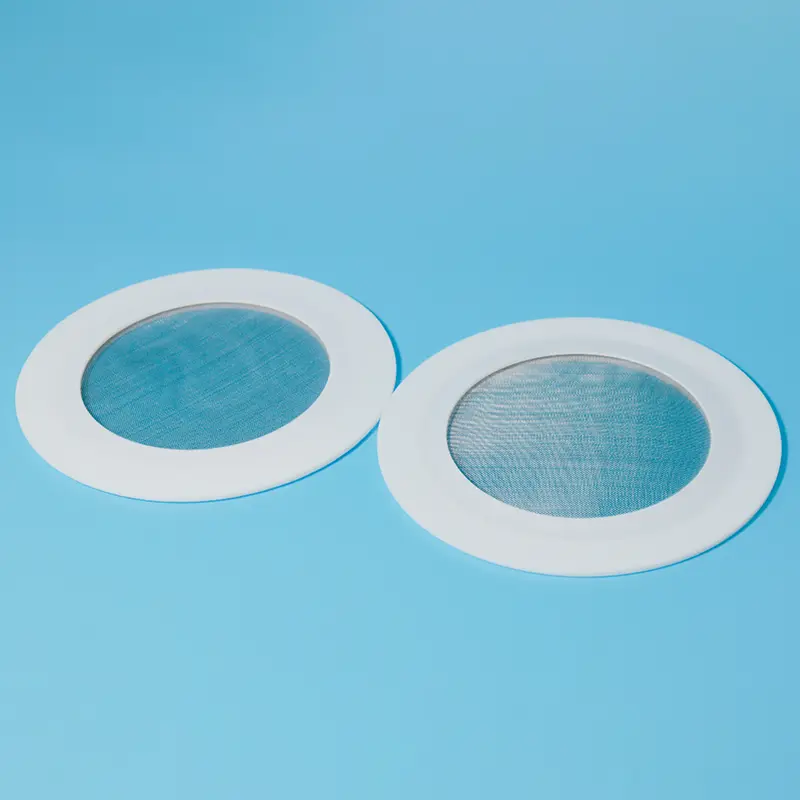

Metal Mesh Reinforced PTFE Gasket

Was ist eine mit Metallgewebe verstärkte PTFE-Dichtung?

Eine mit Metallgewebe verstärkte PTFE-Dichtung ist eine Verbunddichtungskomponente, die ein PTFE-Dichtungselement mit einem in die Dichtungsstruktur integrierten Edelstahlgewebe (SUS316) kombiniert. Das Metallgeflecht sorgt für die Verstärkung, während das PTFE für chemische Beständigkeit und Abdichtung sorgt.

Zwei primäre Konfigurationen:

Verstärkte Dichtung (strukturell): In den PTFE-Körper eingebettetes Metallgeflecht, das dem Kaltfluss standhält, die Kriechentspannung verringert und ein Ausblasen unter hohem Druck verhindert

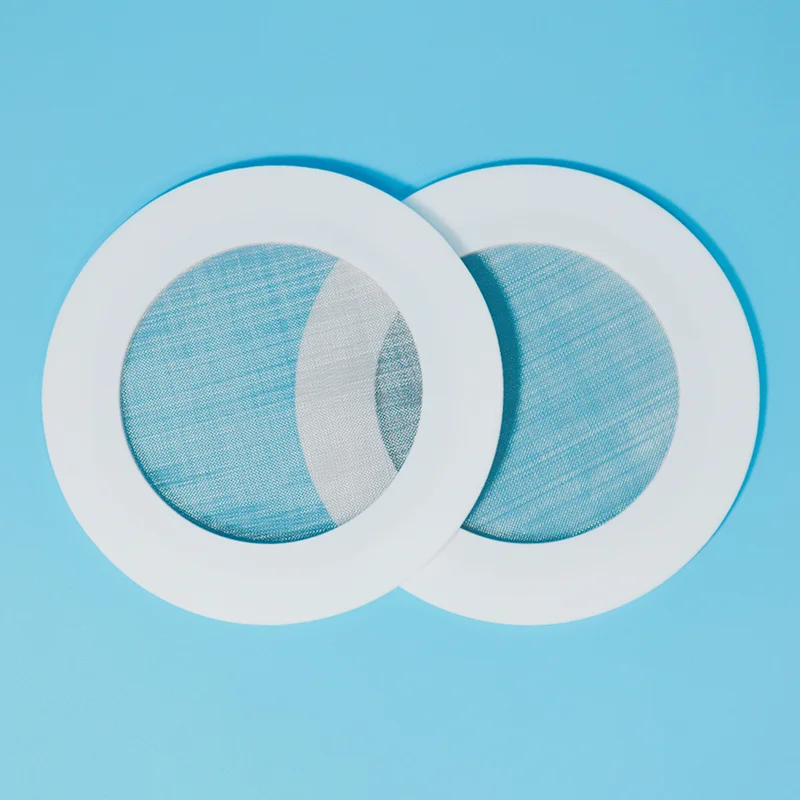

Siebdichtung (Filter): Das Metallgeflecht bedeckt die Bohrung und fungiert als integriertes Sieb zum Auffangen von Partikeln, während das PTFE den Flansch abdichtet

So funktioniert es:

PTFE-Körper: Bietet universelle chemische Beständigkeit (pH 0–14) und reibungsarme Abdichtung

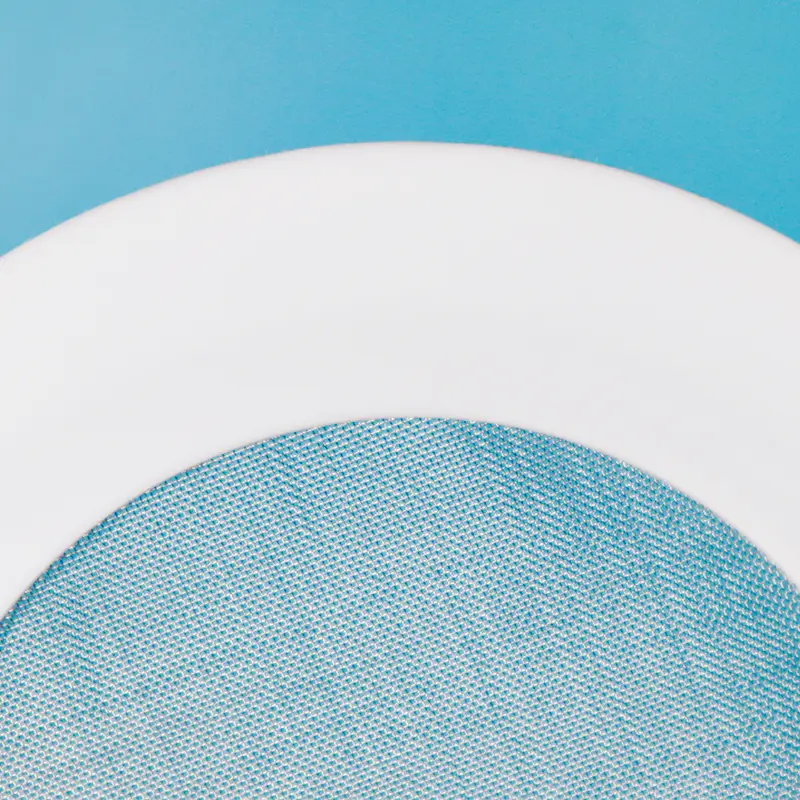

Metallgewebe (SUS316): Bietet Verstärkung, Ausblasfestigkeit und Filterung

Homogene Bindung: PTFE wird beim Sintern um das Metall herum verschmolzen – keine Klebstoffe, keine Delamination

Hauptvorteile:

Verstärkte Ausführung:Reduziert Kriechen und Kaltfluss und hält das Schraubendrehmoment länger aufrecht

Ausblasschutz:Die Metallverstärkung verhindert das Austreten der Dichtung unter hohem Druck

Integrierte Filterung:Fängt Partikel ohne separates Sieb auf

Dichtung mit geringem Drehmoment:Geeignet für emaillierte, GFK- und Gusseisenflansche

Breite chemische Kompatibilität:PTFE eignet sich für pH-Werte von 0 bis 14, das SUS316-Netz eignet sich für die meisten Medien

FDA-konforme Qualitäten verfügbar:Lebensmittel- und Pharmaanwendungen

Vielseitige Mesh-Optionen:erhältlich von #40 bis #200 Mesh (SUS316)

Zu beachtende Einschränkungen:

Das Filtergewebe muss regelmäßig überprüft werden: Verstopfungen können zu Druckabfall oder Schäden führen

Nicht für die kontinuierliche Filterung schwerer Stoffe geeignet: Verwenden Sie für die Belastung mit schweren Feststoffen ein spezielles Sieb

Vergleichs- und Auswahlleitfaden

Metallgeflecht-PTFE-Dichtung vs. Metallmantel vs. Standard-PTFE

Besonderheit	Metallgewebe PTFE	Metallummanteltes PTFE	Standard-PTFE
Kriechwiderstand	★★★★☆ verbessert	★★★★★ exzellent	★★☆☆☆ arm
Blowout-Schutz	★★★★☆ Gut	★★★★★ exzellent	★☆☆☆☆ arm
Filtration	✅ Integrierte Sieboption	❌ Keine	❌ Keine
Chemische Beständigkeit	★★★★★ pH-Wert 0-14	★★★★☆	★★★★★
Flanschschutz	★★★★☆ niedriges Drehmoment	★★★☆☆	★★★☆☆
FDA-konform	✅ Ja	✅ Ja	✅ Ja
Kosten	$$	$$$	$
Am besten für	Filtration + Abdichtung, Kriechfestigkeit, niedriges Drehmoment	Extremer Druck, hohe Temperatur	Allgemeiner Chemiedienst

Kurzanleitung zur Auswahl

Wenn Ihr Service...	Wählen...	Warum
Die Rohrleitung muss von Partikeln befreit und versiegelt werden	Siebdichtung	Eine Komponente, zwei Funktionen – geringere Kosten, weniger Lecks
Hoher Druck, Temperaturwechsel, Ausblasgefahr	Verstärkte Dichtung	Die Metallverstärkung widersteht Kriechen und Extrusion
Glasbeschichtete, GFK- oder Gusseisenflansche	Sieb oder verstärkt	Dichtung mit geringer Klemmkraft + Metallverstärkung
Lebensmittel, Getränke oder Arzneimittel	FDA-konforme Siebdichtung	PTFE + SUS316 – FDA-Qualitäten verfügbar
Chemische Verarbeitung, starke Säuren	Verstärkte Dichtung	pH 0-14 chemische Beständigkeit + strukturelle Festigkeit

Leitfaden zur Auswahl der Maschengröße

Maschenweite	Partikelgröße	Am besten für
#40	Grob (ca. 420µm)	Große Feststoffe, Schlämme, Bergbauanwendungen
#60	Mittel (ca. 250µm)	Allgemeine Industriefiltration
#100	Fein (ca. 150µm)	Chemische Verarbeitung, mäßige Filtration
#150	Sehr fein (ca. 100µm)	Pharmazeutische, hochreine Anwendungen
#200	Ultrafein (ca. 74µm)	Feinchemische, hochreine Filtration

Primäre Anwendungen

Industrie	Anwendung	Warum Metallgeflecht-PTFE-Dichtung
Chemische Verarbeitung	Rohrleitungsflansche, Reaktoranschlüsse	Kriechfestigkeit + chemische Beständigkeit + Filtermöglichkeit
Öl und Gas	Erdgasleitungen, Zähler	Integrierte Filterung + Abdichtung + Ausblasschutz
Essen und Trinken	Sanitäranschlüsse	FDA-konformes PTFE + SUS316-Netz
Pharmazeutisch	Sterile Verarbeitung, hochreine Anwendungen	Feinmaschig (#150–#200) + USP-Konformität
Wasser und Abwasser	Gusseisen, FRP-Flansche	Abdichtung mit geringer Klemmkraft + Filterung
Mit Glas ausgekleidete Ausrüstung	Mit Glas ausgekleidete Flansche	Dichtung mit geringem Drehmoment und Kriechfestigkeit

Factory Factory Factory Factory

Technische Spezifikationen

Eigenschaften der mit Metallgewebe verstärkten PTFE-Dichtung

Parameter	Wert
Temperaturbereich	-180°C bis +200°C (PTFE-Grenze)
Druckbereich	Bis zu 6,4 MPa (64 bar)
Mesh-Material	Edelstahl SUS316
Mesh-Optionen	#40, #60, #100, #150, #200
Metalldicke	0,20 mm typisch
Farbe	Weiß/Grauweiß (PTFE) + Silber (Mesh)
Material	Reines PTFE + SUS316-Edelstahlgewebe
FDA-konform	Ja – verfügbar für Lebensmittel/Pharma
Chemische Kompatibilität	pH 0–14 (PTFE), SUS316 eignet sich für die meisten Medien

Verfügbare Größen

Größenbereich	Dicke (mm)	Mesh-Optionen
DN25 bis DN450	2,5 – 4,5	#40 – #200
Sondergrößen verfügbar	Bis zu 3000+	Gemäß Spezifikation
Tri-Clamp-Hygienegrößen	1,0S – 2,0S	#40 – #200

Qualitätssicherung

100 % reines PTFE-Harz – gleichbleibende Qualität, Charge für Charge

SUS316-Edelstahlgewebe – korrosionsbeständiges, lebensmittelechtes Material

Homogene Bindung – PTFE durch Netzperforationen verschmolzen – keine Delaminierung

FDA-konforme Qualitäten verfügbar – für Lebensmittel-, Getränke- und Pharmaanwendungen

Vollständige Rückverfolgbarkeit – Materialzertifikate auf Anfrage

Lieferzeit – Standardgrößen auf Lager (24–48 Stunden); Sondergrößen 7-15 Tage

Test Test Test Test

Fallstudie

An einer Erdgassammelstation im Nordwesten Chinas war eine 15-MPa-Hochdruckpipeline über einen langen Zeitraum hinweg unter hohem Druck, häufigen Druckschwankungen und komplexen Medienbedingungen in Betrieb. Die ursprünglichen Spiraldichtungen litten nach und nach unter Korrosion und einer Verschlechterung der Dichtung, die durch die ständige Einwirkung von korrosiven Medien und wiederholten Druckzyklen verursacht wurde, was zu potenziellen Leckagerisiken führte und den sicheren Betrieb des Rohrleitungssystems beeinträchtigte.

Um diesen Herausforderungen zu begegnen, wurden als Ersatzlösung PTFE-Dichtungen eingebaut, die mit Netzeinsätzen aus Edelstahl 316L verstärkt waren. Die PTFE-Dichtungsschicht bietet eine hervorragende chemische Beständigkeit, während die Netzverstärkung aus 316L-Edelstahl die mechanische Festigkeit, Druckbeständigkeit und langfristige Dichtungsstabilität verbessert.

Nach dem Austausch ist die Rohrleitung mehr als zwei Jahre lang ununterbrochen unter schwankenden Druckbedingungen in Betrieb und hat während des gesamten Betriebszeitraums eine zuverlässige Dichtungsleistung ohne Leckage aufrechterhalten.

FAQ

F: Was ist eine mit Metallgewebe verstärkte PTFE-Dichtung und wann sollte ich sie verwenden?

A: Eine metallgeflechtverstärkte PTFE-Dichtung (auch bekannt als Siebdichtung PTFE oder verstärkte PTFE-Dichtung) kombiniert die chemische Beständigkeit von PTFE mit der Verstärkung oder Filterung von Edelstahlgeflechten.

Verwenden Sie die verstärkte Version, wenn Sie Kriechfestigkeit und Ausblasschutz benötigen, bei Hochdruck-, Temperaturwechsel- oder Vakuumanwendungen, bei denen sich Standard-PTFE verformen würde.

Verwenden Sie die Siebversion, wenn Sie Partikel aus Ihrem Flüssigkeitsstrom entfernen und gleichzeitig den Flansch abdichten müssen. Dadurch kann ein separates Sieb eingespart werden, Leckstellen werden reduziert und die Installationskosten gesenkt.

Erhältlich in Maschengrößen von #40 bis #200 (SUS316) und FDA-konformen Qualitäten.

F: Welche Maschenweiten sind verfügbar und wie wähle ich die richtige aus?

A: PTFE-Dichtungen mit Metallgeflecht sind typischerweise in den Maschen Nr. 40, Nr. 60, Nr. 100, Nr. 150 und Nr. 200 (Edelstahl SUS316) erhältlich.

Auswahlhilfe:

#40 (grob): große Feststoffe, Schlämme, Bergbau.

Nr. 60 (mittel): allgemeine Industriefiltration.

#100 (fein): chemische Verarbeitung, mäßige Filtration.

#150-#200 (sehr fein): pharmazeutische, hochreine, Lebensmittelanwendungen.

Eine höhere Maschenweite sorgt für eine feinere Filterung, aber einen höheren Druckabfall. Verwenden Sie bei starker Feststoffbeladung ein spezielles Sieb. Das Dichtungsnetz dient der leichten bis mäßigen Partikelentfernung.

Benötigen Sie Hilfe bei der Auswahl des richtigen Netzes? Kontaktieren Sie uns mit Ihrem Medium, Ihrer Temperatur, Ihrem Druck und Ihrer Partikelgröße.

F: Wo liegen die Grenzen – und die häufigsten Fehler?

A: Temperatur: -180°C bis +200°C Dauerbetrieb.

Druck: Bis zu 6,4 MPa (64 bar), abhängig von Dicke und Design.

Chemisch: PTFE pH 0–14 – SUS316-Netz verträgt die meisten Säuren, Laugen und Lösungsmittel.

Drei häufige Fehler:

(1) Wenn Sie die Siebdichtung bei starker Feststoffbeladung verwenden, verstopft das Sieb, es baut sich Druck auf und die Dichtung kann versagen. Verwenden Sie für schwere Feststoffe ein spezielles Sieb.

(2) Wahl der falschen Maschenweite: Eine zu feine Maschenweite führt zu einem Druckabfall; Zu grob lässt Partikel durch.

(3) Regelmäßige Inspektionen werden ignoriert: Filter können sich mit der Zeit lösen oder beschädigt werden. regelmäßig kontrollieren.
