PTFE-Umschlaggummidichtung mit Wasserzeichenlinie

Taifno ist eine zuverlässige Fabrik mit mehr als 20 Jahren Branchenerfahrung. Unsere PTFE-Umschlaggummidichtung mit Wasserzeichenlinie kombiniert die chemische Beständigkeit von PTFE mit der Flexibilität und Rückstellkraft eines Gummikerns. Erhältlich mit EPDM-, NBR-, Silikon- und FKM-Kernen, geeignet für chemische Prozesse, Rohrleitungssysteme und Anwendungen, die sowohl Korrosionsbeständigkeit als auch flexible Dichtungsleistung erfordern.

Anfrage absenden

Produktbeschreibung

Die PTFE-Ummantelungsgummidichtung mit Wasserzeichenlinie ist ein vollständig in PTFE eingekapselter Gummikern mit einem Wasserwellenmuster (gezahnt) auf der Dichtfläche. Die PTFE-Beschichtung bietet universelle chemische Beständigkeit (pH 0-14). Der Schlüssel liegt in der welligen Wasseroberfläche, die eine zuverlässige Abdichtung bei geringem Drehmoment bietet und Flanschschäden an emaillierten und Kunststoffflanschen verhindert.

Senden Sie Ihre Flanschgröße, Ihr Medium und Ihre Temperatur an Taifno. Wir können maßgeschneiderte Lösungen und Direktpreise ab Werk anbieten.

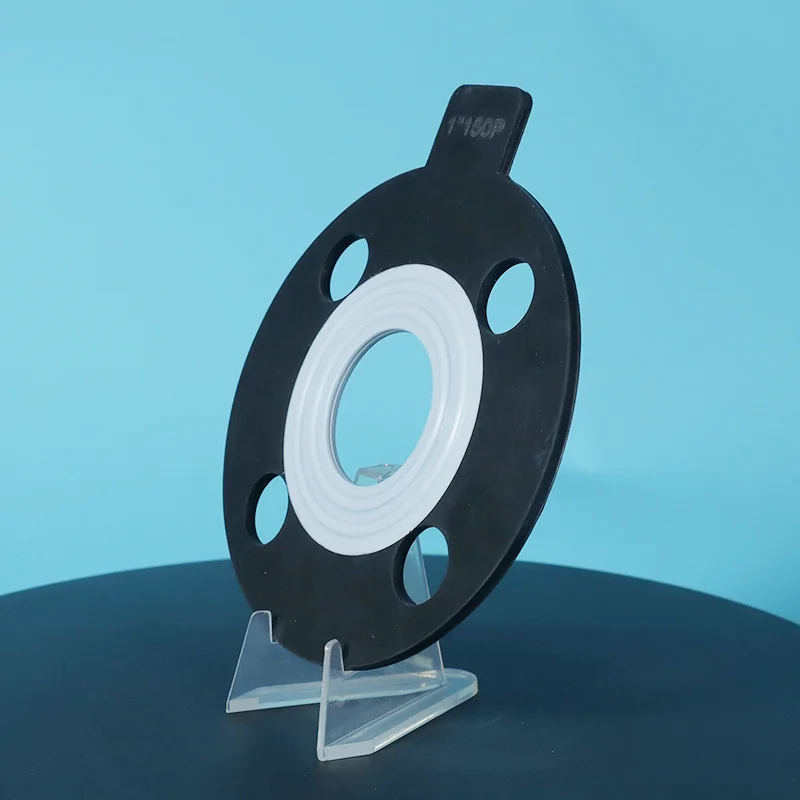

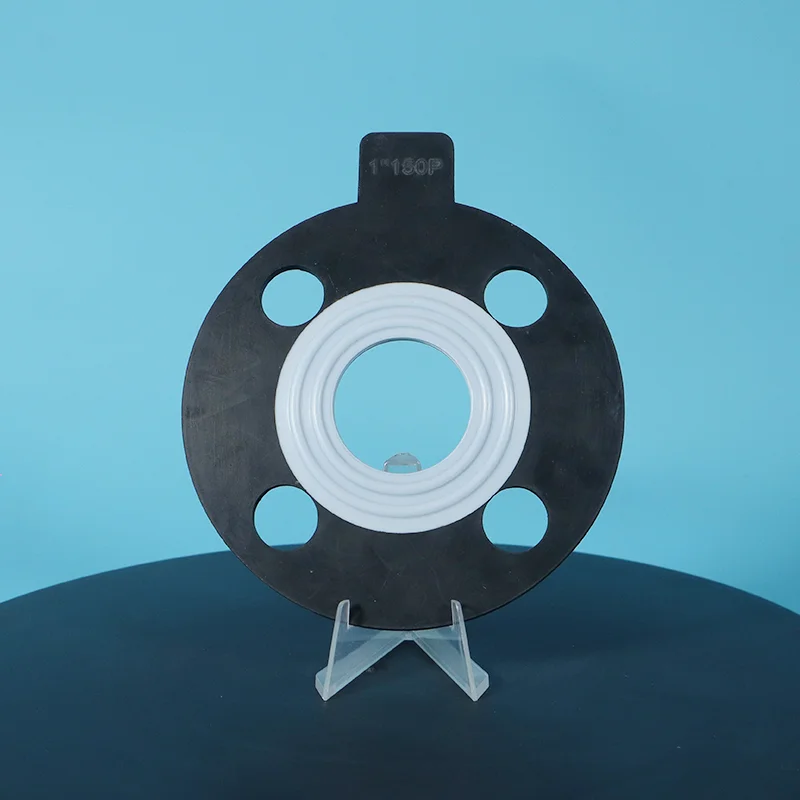

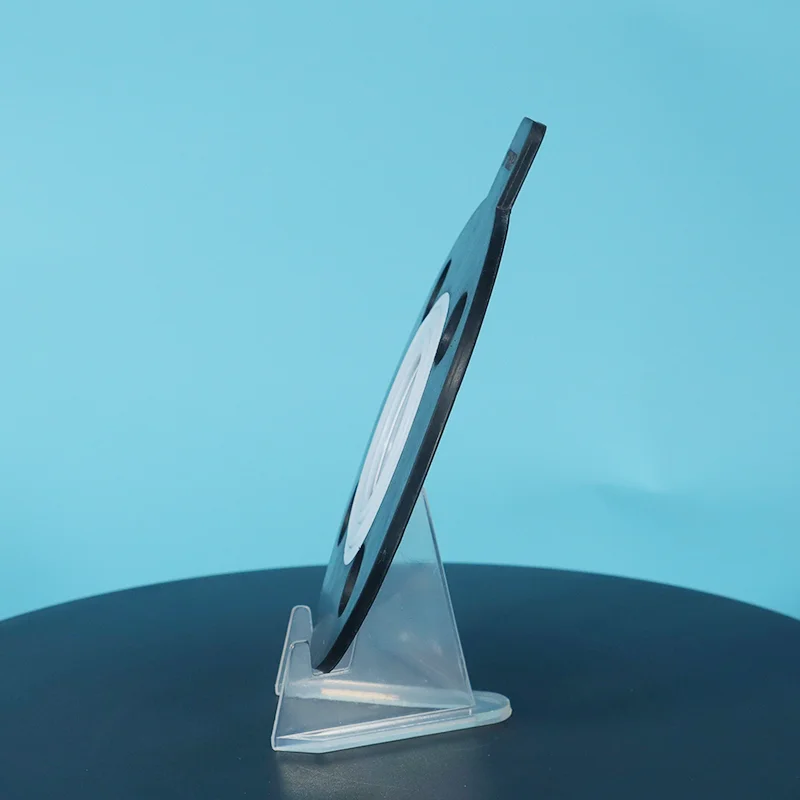

PTFE Envelope Rubber Gasket With Watermark Line

Was ist eine PTFE-Umschlaggummidichtung mit Wasserzeichenlinie?

Eine mit PTFE-Gummi beschichtete Dichtung ist eine Verbunddichtung, die aus einem Gummikern besteht, der vollständig in einer PTFE-Beschichtung eingekapselt ist, mit einem Wasserwellenmuster (gezahnt) auf der Dichtfläche. Dieses Design kombiniert die Kompressibilität von Gummi mit der chemischen Beständigkeit von PTFE und der abdichtenden Griffigkeit eines gezahnten Oberflächenmusters.

Struktur:

Gummikern: Bietet Komprimierbarkeit, Erholung und Anpassungsfähigkeit an unebene Flansche

PTFE-Beschichtung: Bietet universelle chemische Beständigkeit (pH 0–14), eine antihaftbeschichtete Oberfläche und verhindert Medienkontamination

Wasserwellige Oberfläche: Das gezahnte Muster auf der Dichtfläche sorgt für einen zuverlässigen Dichtgriff bei niedrigem Schraubendrehmoment – verhindert ein Abrutschen und reduziert die Anforderungen an die Schraubenkraft

Hauptmerkmale:

Dichtung mit geringem Drehmoment: Die wassergeriffelte Oberfläche greift die Flanschfläche mit weniger Schraubenlast als glattes PTFE und schützt empfindliche Flansche

Flanschfreundlich: Weicher Gummikern und PTFE-Beschichtung schützen emaillierte, Kunststoff- und FRP-Flansche

Chemische Beständigkeit: Die PTFE-Beschichtung bietet pH-Beständigkeit von 0 bis 14 und schützt den Gummikern vor chemischen Angriffen

Kompressibilität: Der Gummikern füllt Flanschunregelmäßigkeiten aus und gleicht die Entspannung der Schrauben aus

Vergleichs- und Auswahlleitfaden

PTFE-gummibeschichtetes vs. expandiertes PTFE vs. festes PTFE vs. Umschlagdichtung

Besonderheit	PTFE-gummiert	Expandiertes PTFE (ePTFE)	Festes PTFE	Umschlagdichtung
Kompressibilität	★★★★★ exzellent	★★★★★ exzellent	★★☆☆☆ arm	★★★☆☆ mäßig
Erholung	★★★★★ exzellent	★★★★☆ Gut	★★☆☆☆ arm	★★★☆☆ mäßig
Dichtung mit geringem Drehmoment	★★★★★ Wasserwellengriff	★★★★☆ anpassungsfähig	★★☆☆☆	★★★☆☆
Chemische Beständigkeit	★★★★☆ PTFE-Beschichtung	★★★★★ pH-Wert 0-14	★★★★★	★★★★☆
Temperaturbereich	-180°C bis +200°C	-196°C bis +200°C	-180°C bis +200°C	Bis +260°C
FDA-konform	✅ Ja (EPDM/Silikon)	✅ Ja	✅ Ja	⚠️ Hängt vom Füllstoff ab
Am besten für	Niedriges Drehmoment, emaillierte Flansche, Kunststoffflansche	Beschädigte Flansche, niedriges Drehmoment, chemischer Einsatz	Saubere Chemikalien, glatte Flansche	Allgemeiner Chemiedienst

Kurzanleitung zur Auswahl

Wenn Ihre Bewerbung...	Wählen...	Warum
Glasbeschichtete Flansche, Kunststoffflansche – erfordern ein niedriges Drehmoment und eine chemische Beständigkeit	PTFE-gummiert	Die wassergeriffelte Oberfläche sorgt für eine drehmomentarme Abdichtung, der Gummikern schützt die Flansche
Beschädigte oder verzogene Flansche – erfordern Anpassungsfähigkeit und chemische Beständigkeit	Expandiertes PTFE	Passt sich Unregelmäßigkeiten an, reines PTFE
Saubere Chemikalien, glatte Flansche, maximale chemische Reinheit	Festes PTFE	Maximale chemische Beständigkeit, kein Gummikern
Allgemeiner chemischer Einsatz + mäßige Kompressibilität	Umschlagdichtung	Gutes Gleichgewicht zwischen chemischer Beständigkeit und Kompressibilität

Verfügbare Gummikernoptionen

Gummimaterial	Temperaturgrenze	Am besten für	FDA-konform
EPDM	-40°C bis +120°C	Wasser, Dampf, milde Chemikalien	✅ Ja
NBR (Nitril)	-30°C bis +100°C	Öle, Kraftstoffe, Hydraulikflüssigkeiten	❌ Nein
Silikon	-60°C bis +200°C	Hohe Temperaturen, Lebensmittelkontakt	✅ Ja
FKM (Viton)	-20°C bis +200°C	Aggressive Chemikalien, hohe Temperaturen, Öle	❌ Nein

Primäre Anwendungen

Industrie	Anwendung	Warum diese Dichtung?
Mit Glas ausgekleidete Ausrüstung	Mit Glas ausgekleidete Reaktoren, Behälter	Geringes Drehmoment, schonend für empfindliche Oberflächen
Kunststoff- und GFK-Flansche	Kunststoffrohre, FRP-Ausrüstung	Ein niedriges Drehmoment verhindert Flanschschäden
Chemische Verarbeitung	Unebene Flansche, Pumpenanschlüsse	Der Gummikern passt sich Unregelmäßigkeiten an
Essen und Trinken	Sanitäranschlüsse – FDA-konform	FDA-konforme Materialien verfügbar
Wasseraufbereitung	Wasserleitungen, milder chemischer Service	EPDM-Kern + PTFE-Beschichtung

Factory Factory Factory Factory

Technische Spezifikationen

Eigenschaften der PTFE-gummibeschichteten Dichtung

Parameter	Wert
Temperaturbereich	-180°C bis +200°C (abhängig vom Gummikern)
pH-Bereich	0-14, PTFE-Beschichtung bietet universellen Widerstand
Gummikernoptionen	EPDM, NBR, Silikon, FKM
Dicke der PTFE-Beschichtung	0,5–1,0 mm (typisch)
Oberflächenmuster	Wasserkräuselung / gezackte Oberfläche
FDA-konform	Ja (EPDM, Silikontypen)
Größenbereich	Standardflanschgrößen und kundenspezifische Abmessungen

Qualitätssicherung

100 % reines PTFE-Harz – gleichbleibende Qualität, Charge für Charge

Premium-Gummikern – hochwertige Elastomere mit vollständiger Rückverfolgbarkeit

Vollständige Kapselung – PTFE bedeckt den Gummikern vollständig – kein freiliegender Gummi

FDA-konforme Typen verfügbar – EPDM- und Silikontypen erfüllen die FDA-Anforderungen

Vollständige Rückverfolgbarkeit – Materialzertifikate auf Anfrage erhältlich

Benutzerdefinierte Größen – erhältlich in Standardflanschgrößen und benutzerdefinierten Abmessungen

Lieferzeit – Standardgrößen 5–10 Tage; Sondergrößen 10-15 Tage

Test Test Test Test

Fallstudie

In einer Pestizidproduktionsanlage in Zhejiang wurde ein mit Glas ausgekleideter Reaktor anspruchsvollen chemischen Verarbeitungsbedingungen ausgesetzt, wobei der tägliche Druck zwischen -0,09 MPa Vakuum und 0,8 MPa Stickstoffdruck schwankte.

Aufgrund wiederholter Vakuum- und Überdruckschwankungen litten die Originaldichtungen unter einer unzureichenden Erholung und Entspannung der Dichtungsspannung, was zu häufigen Dichtungsausfällen und Leckageproblemen führte, die die kontinuierliche Produktion beeinträchtigten.

Um die Anforderungen an chemische Beständigkeit, Kompressionsrückgewinnung und dynamische Dichtungsleistung zu erfüllen, wurden als Ersatzlösung PTFE-ummantelte Dichtungen mit Gummikern und geriffelter Dichtfläche eingebaut. Die PTFE-Außenschicht bietet eine hervorragende Beständigkeit gegen korrosive Chemikalien, während der Gummikern eine hervorragende Elastizität und Kompressionskompensation bietet, sodass die Dichtung wiederholten Vakuum- und Druckänderungen standhalten kann.

Nach dem Austausch funktionierte der Reaktor über ein Jahr lang zuverlässig ohne Leckagen oder Dichtungsfehler, was die Gerätestabilität und Betriebszuverlässigkeit deutlich verbesserte.

FAQ

F: Was ist eine PTFE-Umschlaggummidichtung mit Wasserzeichenlinie und wann sollte ich sie verwenden?

A: Eine mit PTFE-Gummi beschichtete Dichtung besteht aus einem Gummikern, der vollständig in einer PTFE-Beschichtung eingekapselt ist, mit einem wasserwelligen (gezahnten) Oberflächenmuster auf der Dichtfläche. Der Gummikern sorgt für Kompressibilität und Erholung, passt sich unebenen Flanschen an und gleicht die Entspannung der Schrauben aus.

Die PTFE-Beschichtung sorgt für chemische Beständigkeit und verhindert Medienkontamination. Die wassergeriffelte Oberfläche sorgt für einen zuverlässigen Dichtungsgriff bei geringem Schraubendrehmoment.

Verwenden Sie es wann: Glasbeschichtete Flansche, Kunststoffflansche, FRP-Flansche, Dichtung mit geringem Drehmoment erforderlich, unebene oder beschädigte Flanschoberflächen, Anwendungen, die sowohl chemische Beständigkeit als auch Kompressibilität erfordern.

Wann man es NICHT verwendet: Extreme Temperaturen über +200 °C (verwenden Sie expandiertes PTFE oder einen Metallmantel), Anwendungen, bei denen der Gummikern nicht mit den Medien kompatibel ist (chemische Kompatibilität überprüfen) oder Hochdruckanwendungen, die eine extreme Ausblasbeständigkeit erfordern.

F: PTFE-gummibeschichtetes oder expandiertes PTFE, welches sollte ich für emaillierte Flansche wählen?

A: Beide eignen sich hervorragend für glasbeschichtete Flansche, erfüllen jedoch unterschiedliche Prioritäten.

PTFE-gummiert: Gummikern bietet maximale Komprimierbarkeit und Erholung. Die wassergeriffelte Oberfläche sorgt für dichtenden Halt bei geringstem Drehmoment. Die PTFE-Beschichtung sorgt für chemische Beständigkeit.

Am besten, wenn: Sie maximalen Flanschschutz, ein möglichst geringes Drehmoment benötigen und die Gummikernmaterialien mit Ihren Medien kompatibel sind.

Expandiertes PTFE (ePTFE): reines PTFE, kein Gummikern. Passt sich Flanschunregelmäßigkeiten an. Hervorragende chemische Beständigkeit und Temperaturbereich.

Am besten geeignet, wenn: Ihr Medium mit keinem Gummikern kompatibel ist, Sie FDA/USP-Konformität benötigen oder eine umfassendere chemische Kompatibilität benötigen.

Kurze Regel:

Geringstes Drehmoment + Gummikompatibilität → PTFE-gummiert.

Chemische Kompatibilität + FDA-Konformität → ePTFE.

F: Welche Einschränkungen gibt es – und was sind die häufigsten Fehler?

A: Temperatur: -180°C bis +200°C (abhängig vom Gummikern).

Chemisch: pH 0-14, PTFE-Beschichtung bietet universelle Beständigkeit, der Gummikern unterliegt jedoch chemischen Einschränkungen.

Druck: Niedriger als Metallkerndichtungen, nicht für extrem hohen Druck.

Drei häufige Fehler:

(1) Verwendung des falschen Gummikerns für das Medium: Die PTFE-Beschichtung schützt den Gummikern. Wenn das PTFE jedoch beschädigt ist, muss der Gummikern mit dem Medium kompatibel sein.

(2) Zu festes Anziehen: Der Gummikern ist weich; Übermäßige Kompression kann die PTFE-Beschichtung beschädigen. Verwenden Sie ein niedriges Drehmoment und eine kontrollierte Installation.

(3) Überschreiten der Temperaturgrenzen: Die Temperaturgrenze des Gummikerns ist niedriger als die der PTFE-Beschichtung. Die Gesamtdichtungsgrenze wird durch den Gummikern und nicht durch das PTFE bestimmt.
