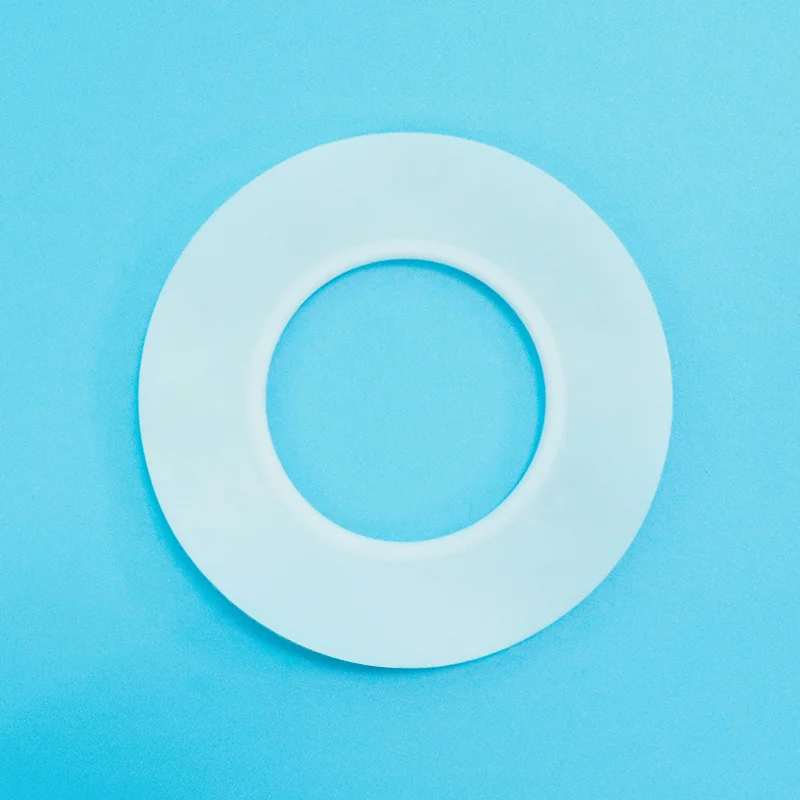

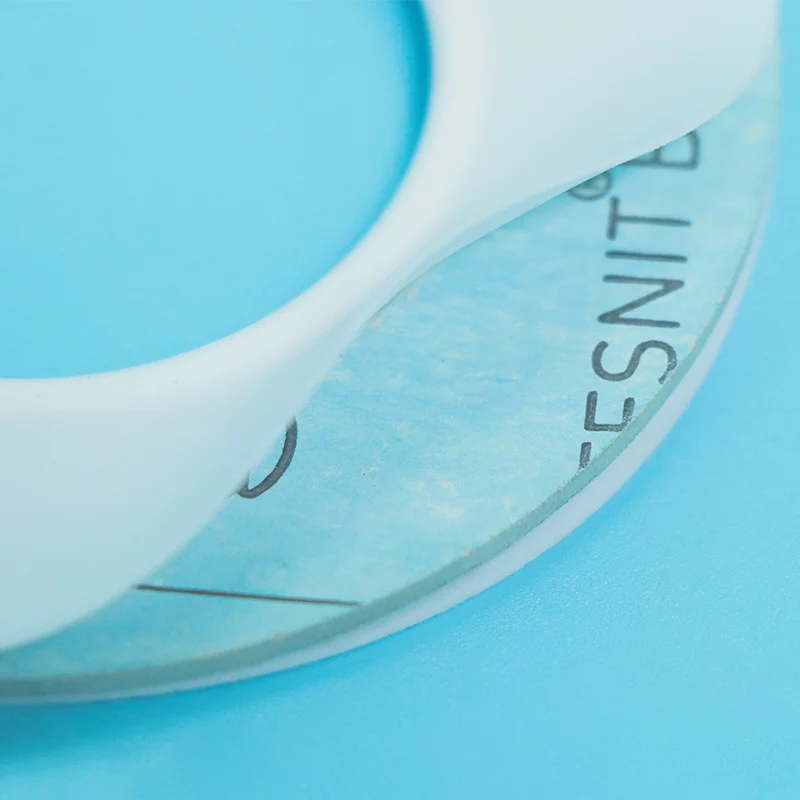

Typ-C-PTFE-Hüllendichtung

Taifno ist ein professioneller Hersteller von PTFE-Hüllendichtungen vom Typ C. Wir verfügen über die Zertifizierungen ISO 9001 und ISO 14001 und unsere Produkte entsprechen maßgeblichen internationalen Standards wie CE und FDA; Wir bieten auch Anpassungen basierend auf spezifischen Branchenanforderungen und Betriebsbedingungen an.

Die Typ-C-Dichtung besteht aus einer PTFE-Hülle in Kombination mit einem gewellten Edelstahlkern (erhältlich in Edelstahl 304 oder 316). Der verstärkte Metallkern erhöht nicht nur die strukturelle Festigkeit, sondern sorgt auch für Widerstandsfähigkeit und verbessert die Beständigkeit gegen Druckschwankungen und Temperaturwechsel.

Wie funktioniert die PTFE-Hüllendichtung vom Typ C?

Die PTFE-Hüllendichtung vom Typ C ist eine verstärkte Dichtungslösung, die für Hochdruck- und anspruchsvolle Betriebsumgebungen entwickelt wurde. Es verfügt über eine PTFE-Außenschicht in Kombination mit einem gewellten Edelstahl-Verstärkungskern, wodurch eine Verbundstruktur entsteht, die sowohl chemische Beständigkeit als auch mechanische Festigkeit bietet.

Die Dichtungsstruktur umfasst:

PTFE-Außenschicht: Der PTFE-Mantel umschließt die innenliegende Metallverstärkung vollständig und schafft so eine korrosionsbeständige Dichtfläche. Es schützt den Metalleinsatz vor direktem Kontakt mit aggressiven Medien und behält gleichzeitig die hervorragende Beständigkeit von PTFE gegenüber Säuren, Laugen, Lösungsmitteln und anderen Chemikalien bei.

Verstärkung aus gewelltem Edelstahl: Der innere gewellte Einsatz aus Edelstahl 304 oder 316 fungiert als flexibles Stützelement. Sein federartiges Design ermöglicht es der Dichtung, sich nach der Kompression zu erholen, den Dichtungsdruck aufrechtzuerhalten und Verformungen bei schwankenden Belastungen zu widerstehen.

Verstärktes Dichtungsdesign: Die Kombination aus PTFE und einem gewellten Metallkern ermöglicht es der Typ-C-Konstruktion, die Dichtleistung bei Druckänderungen, Wärmeausdehnung und wiederholten Betriebszyklen aufrechtzuerhalten. Die Metallverstärkung verbessert die Stabilität und verringert das Risiko von Extrusionen oder Ausbrüchen bei anspruchsvollen Anwendungen.

Wichtige Leistungsvorteile:

Verbesserte Wiederherstellungsleistung: Der gewellte Edelstahleinsatz sorgt für eine kontinuierliche elastische Erholung und hilft der Dichtung, die Dichtkraft nach wiederholter Kompression und Temperaturänderungen aufrechtzuerhalten.

Verbesserte Druckfestigkeit: Der verstärkte Metallkern stützt die PTFE-Schicht und verhindert eine übermäßige Verformung, sodass sie für Anwendungen mit höherem Druck geeignet ist als Standard-Hüllendichtungen mit weichem Kern.

Geeignet für Großflanschanwendungen: Die zusätzliche strukturelle Unterstützung macht die PTFE-Hüllendichtung vom Typ C zu einer idealen Wahl für Flansche mit großem Durchmesser, insbesondere für DN350+-Systeme, bei denen herkömmliche Dichtungskonstruktionen möglicherweise nicht über ausreichende Steifigkeit verfügen.

Vergleichs- und Auswahlleitfaden

Typ C vs. Typ A vs. Typ B vs. Metallmantel vs. festes PTFE

Kurzanleitung zur Auswahl

Primäre Anwendungen

Technische Spezifikationen

Eigenschaften der Typ-C-PTFE-Hüllendichtung

Verfügbare Metallkernoptionen

Qualitätssicherung

1. 100 % reines PTFE-Harz

Gewährleistet stabile Qualität, hervorragende chemische Beständigkeit und eine gleichbleibende Dichtungsleistung Charge für Charge.

2. Premium-Edelstahlkern

Hergestellt aus korrosionsbeständigem Edelstahl 304/316 für hohe Festigkeit und zuverlässigen Halt unter Druck und Temperaturwechsel.

3. Vollständige PTFE-Kapselung

Versiegelt den Metalleinsatz vollständig, verhindert Korrosionsrisiken und gewährleistet eine lange Lebensdauer.

4. Gewelltes Verstärkungsdesign

Sorgt für eine Rückfederung, erhält die Dichtkraft aufrecht und verbessert die Widerstandsfähigkeit gegenüber Druckschwankungen.

5. Materialrückverfolgbarkeit

Materialzertifikate und Produktionsaufzeichnungen sind auf Anfrage erhältlich.

6. Sondergrößen und schnelle Lieferung

Standardflanschgrößen und kundenspezifische Abmessungen sind verfügbar. Standardgrößen: 5–10 Tage; Sondergrößen: 10–15 Tage.

FAQ

F: Was ist eine PTFE-Hüllendichtung vom Typ C und wann sollte ich sie verwenden?

A: Eine PTFE-Ummantelungsdichtung vom Typ C verfügt über einen gewellten Metalleinsatz aus Edelstahl, der vollständig in einem PTFE-Mantel eingekapselt ist. Der gewellte Metallkern sorgt für Rückfederung, Ausblasfestigkeit und strukturelle Integrität unter hohem Druck und Temperaturwechsel.

Verwenden Sie Typ C, wenn:Hochdruckbetrieb, Flansche mit großem Durchmesser (DN350+), Temperaturwechselbedingungen und Anwendungen, bei denen die Ausblasbeständigkeit von entscheidender Bedeutung ist.

Wann Typ C NICHT verwendet werden sollte:Allgemeine Niederdruck-Chemieanwendungen (Typ A ist wirtschaftlicher), Flansche mit kleinem Durchmesser (Typ A oder B sind kostengünstiger) oder Anwendungen, die maximale chemische Reinheit ohne Metallgehalt erfordern (festes PTFE).

F: Typ C vs. metallummantelte Dichtung, welche soll ich wählen?

A: Typ-C- und metallummantelte Dichtungen haben beide Metallkerne, dienen jedoch unterschiedlichen Anwendungen.

Typ C (gewellter Metallkern): vollständig in PTFE eingekapselt, kein freiliegendes Metall, ideal für chemische Anwendungen, bei denen eine chemische Beständigkeit von PTFE erforderlich ist. Am besten für mittlere bis hohe Drücke, Temperaturwechsel und Flansche mit großem Durchmesser geeignet.

Metallummantelte Dichtungen: Metallkern teilweise oder vollständig mit PTFE oder anderen Materialien bedeckt, bieten extreme Druckbeständigkeit und Hochtemperaturbeständigkeit. Am besten geeignet für extremen Druck, hohe Temperaturen (+260°C+) und Anwendungen, bei denen PTFE weich wird oder kriecht.

Kurze Regel:

Chemischer Einsatz, mäßiger bis hoher Druck, Temperaturwechsel → Typ C.

Extremer Druck, extreme Temperatur → Metallummantelt.

F: Welche Einschränkungen gibt es und was sind die häufigsten Fehler?

A: Temperatur: Bis +200°C (PTFE-Grenzwert).

Druck: Höher als Typ A/B, abhängig von Design und Metallkerndicke.

Größe: Empfohlen für DN350 und höher. Der gewellte Metallkern sorgt für strukturelle Festigkeit bei großen Durchmessern. Nicht empfohlen für dünnwandige oder empfindliche Flansche, da der Metallkern starr ist und bei zu starkem Anziehen Schäden verursachen kann.

Häufige Fehler:

(1) Verwendung von Typ C bei dünnwandigen oder emaillierten Flanschen ohne Drehmomentkontrolle: Der starre Metallkern kann zerbrechliche Oberflächen reißen; Verwenden Sie ein niedriges Drehmoment und eine kontrollierte Installation.

(2) Zu festes Anziehen: Der Metallkern sorgt für die Dichtkraft; Übermäßige Kompression beschädigt den PTFE-Mantel.

(3) Falsche Größenauswahl: Typ C wird für DN350+ empfohlen; Bei kleineren Größen kann Typ A oder B wirtschaftlicher sein.
