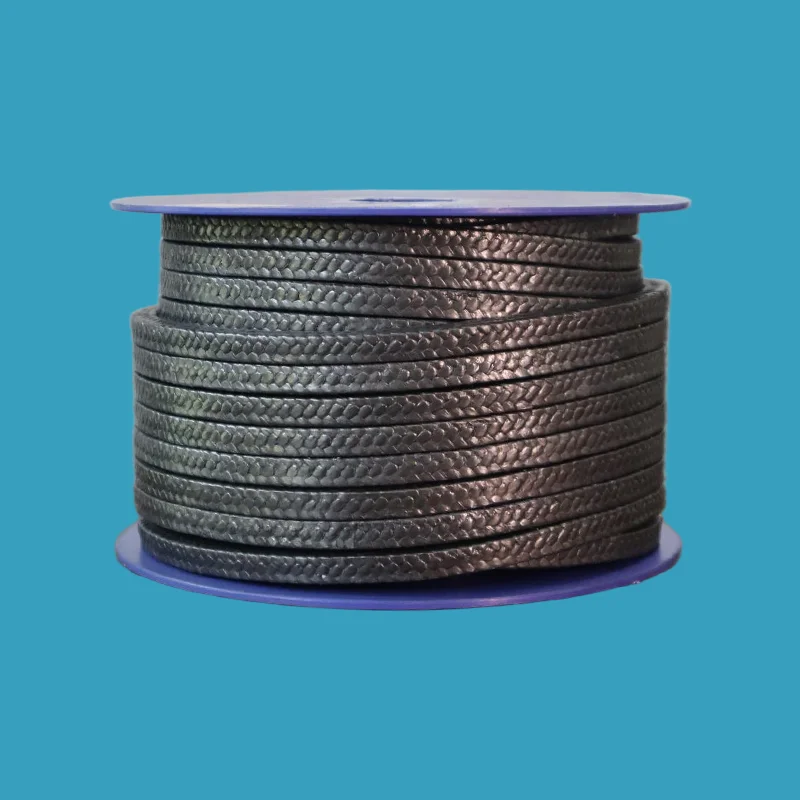

Geflochtene Packung aus Kohlefaser

Taifno ist ein professioneller und zuverlässiger Hersteller von geflochtenen Kohlefaserpackungen. Dieses Hochleistungsprodukt ist für anspruchsvolle Betriebsbedingungen konzipiert und verfügt über einen Temperaturbereich von -240 °C bis +350 °C und einen Druckbereich von bis zu 200 bar. Es ist beständig gegen eine Vielzahl chemischer Medien im pH-Bereich von 0–14 (mit Ausnahme starker Oxidationsmittel).

Was ist eine Kohlefaserverpackung?

Geflochtene Kohlefaserpackungen sind aus hochfesten Kohlenstoffgarnen (Polyacrylnitrilbasis, Kohlenstoffgehalt über 90 %) geflochten und mit PTFE-Dispersion und Graphitschmiermitteln imprägniert.

Die Kohlenstofffasern bieten außergewöhnliche Zugfestigkeit, Wärmeleitfähigkeit und Dimensionsstabilität. Die PTFE/Graphit-Imprägnierung reduziert die Reibung, verhindert Riefenbildung am Schaft und erhöht die chemische Beständigkeit.

So funktioniert es:

Kohlenstofffasern: Sorgen für Festigkeit, Wärmeleitfähigkeit (leitet Reibungswärme ab) und chemische Stabilität bei hohen Temperaturen

PTFE/Graphit-Imprägnierung: Reduziert die Reibung, verhindert Riefenbildung am Schaft und erhöht die chemische Beständigkeit

Interlock-Geflecht: Bietet Flexibilität, gleichmäßigen Wellenkontakt und zuverlässige Abdichtung unter Druck

Warum sollten Sie sich für eine Kohlefaserverpackung entscheiden?

Der Mittelweg: Wo andere scheitern

Vergleichs- und Auswahlleitfaden

Kohlefaser vs. PTFE vs. Graphit vs. Aramid/PTFE

Kurzanleitung zur Auswahl

Primäre Anwendungen

Anwendungen aus der Praxis

Fallstudie 1: Raffinerie-Heißölpumpe – 3x längere Lebensdauer

Kunde: Großes Raffinerieunternehmen, das heißes Öl bei 280 °C verarbeitet

Herausforderung: Die PTFE-Verpackung wurde alle 4–6 Monate ausgetauscht. Die Betriebstemperatur lag bei 280 °C – über der Dauerbetriebsgrenze von PTFE. Die Verpackung wurde weicher und extrudierte, was zu Undichtigkeiten und häufigen Stillständen führte.

Lösung: Eingebaute Kohlefaserpackung mit PTFE/Graphit-Imprägnierung. Hohe Wärmeleitfähigkeit leitet Reibungswärme ab. Kohlenstofffasern behielten ihre Festigkeit bei 280 °C.

Ergebnis: Die Verpackung hielt über 18 Monate – dreimal länger. Keine Leckage. Wartungsintervalle von Monaten auf Jahre verlängert.

Jährliche Kosteneinsparungen: 12.000 $ pro Pumpe.

Fallstudie 2: Chemiefabrik – pH-Wert 0-14-Kompatibilität

Kunde: Chemieanlage, die mehrere Chemikalien über den gesamten pH-Bereich pumpt

Herausforderung: An einem Tag Säure, am nächsten Ätzmittel. Die PTFE-Packung funktionierte chemisch, konnte aber der bei hohen Geschwindigkeiten erzeugten Hitze nicht standhalten. In Säuren oxidierte Graphitpackung.

Lösung: Kohlefaserpackung mit chemischer Beständigkeit bei pH 0–14 und hoher Wärmeleitfähigkeit. Umgang mit Chemikalien und Hitze.

Ergebnis: Die Verpackung wurde bei allen Chemiediensten zuverlässig durchgeführt. Durch die Wärmeableitung wurde eine Riefenbildung an der Welle verhindert. Kein Ersatz in 12 Monaten.

Hinweis: Die tatsächlichen Fallergebnisse variieren je nach Anwendungsbedingungen. Kontaktieren Sie uns für anwendungsspezifische Empfehlungen.

Technische Spezifikationen

Eigenschaften von Kohlefaserpackungen

Verfügbare Qualitäten

Qualitätssicherung

Hochwertige Carbonfaser – Premium-Carbongarn von führenden Herstellern

PTFE/Graphit-Imprägnierung – Gründliche Behandlung für gleichmäßige Schmierung und chemische Beständigkeit

Präzisionsgeflecht – Interlock-Geflechtkonstruktion für gleichmäßige Dichte und Flexibilität

Vollständige Rückverfolgbarkeit – Jede Charge ist vom Rohmaterial bis zur fertigen Verpackung rückverfolgbar

Getestete Leistung – Temperatur-, Druck- und Geschwindigkeitswerte, überprüft nach Industriestandards

FAQ

F: Wann sollte eine geflochtene Kohlefaserpackung verwendet werden?

A: Verwenden Sie es, wenn Sie eine Packung benötigen, die Hitze, Druck und Chemikalien gleichzeitig standhält, also den Mittelweg, bei dem PTFE versagt (über +260 °C) und Graphit übertrieben ist (unter +350 °C).

Verwendungszweck: +260 °C bis +350 °C, hohe Geschwindigkeit (bis zu 25 m/s), hoher Druck, heiße Öle, Chemikalien mit pH-Wert 0–14.

Wann sollte man es NICHT verwenden: Starke Oxidationsmittel bei hohen Temperaturen (Salpetersäure, Chlor), Kohlenstoff oxidiert.

Saubere Chemikalien unter +200°C, PTFE ist günstiger.

Extreme Hitze über +350°C, Graphit ist besser.

Lebensmittel/Pharma, PTFE ist FDA-konform, Kohlenstoff nicht.

F: Kohlefaser vs. PTFE vs. Graphit, was spart Ihnen Geld?

A: PTFE kostet im Vorfeld am wenigsten, versagt aber oberhalb von +200 °C. Graphit ist am teuersten und verträgt +650 °C. Wenn Ihr Betrieb jedoch unter +350 °C liegt, zahlen Sie zu viel für die Leistung, die Sie nicht benötigen.

Kohlefaser ist der optimale Punkt: Höher im Voraus als PTFE, niedriger als Graphit, deckt aber den schwierigen mittleren Bereich ab, in dem PTFE versagt und Graphit unnötig ist.

Kurze Regel:

Unter +200°C, saubere Medien → PTFE.

+260°C bis +350°C, Chemikalien, hohe Geschwindigkeit → Kohlefaser.

Über +350°C Dampf → Graphit.

F: Wo liegen die Grenzen und die häufigsten Fehler?

A: Temperatur: -240°C bis +350°C.

Druck: bis 30 bar (rotierend), bis 200 bar (reziprok/statisch).

Geschwindigkeit: bis zu 25 m/s (rotierend).

Chemisch: pH 0-14, außer starke Oxidationsmittel bei hohen Temperaturen (Salpetersäure, Chlor), die Kohlenstoff angreifen.

Drei häufige Fehler:

(1) Verwendung von Kohlefasern in starken Oxidationsmitteln: Kohlenstoff oxidiert. Verwenden Sie stattdessen PTFE oder Graphit.

(2) Übermäßiges Anziehen: Übermäßige Kompression beschädigt die Packung und erhöht die Reibungswärme. Verwenden Sie einen Drehmomentschlüssel.

(3) Schaft zu weich: Kohlefaser ist zäh; Achten Sie auf eine Wellenhärte ≥45 HRC oder verwenden Sie eine Wellenhülse.
