Reines PTFE bietet eine geringe Reibung, weist jedoch keine Wärmeleitfähigkeit auf und kann bei Hochgeschwindigkeits- oder ungeschmierten dynamischen Anwendungen einen Reibungswärmeaufbau erzeugen. Unter anhaltender Belastung kriecht und verformt es sich immer noch.

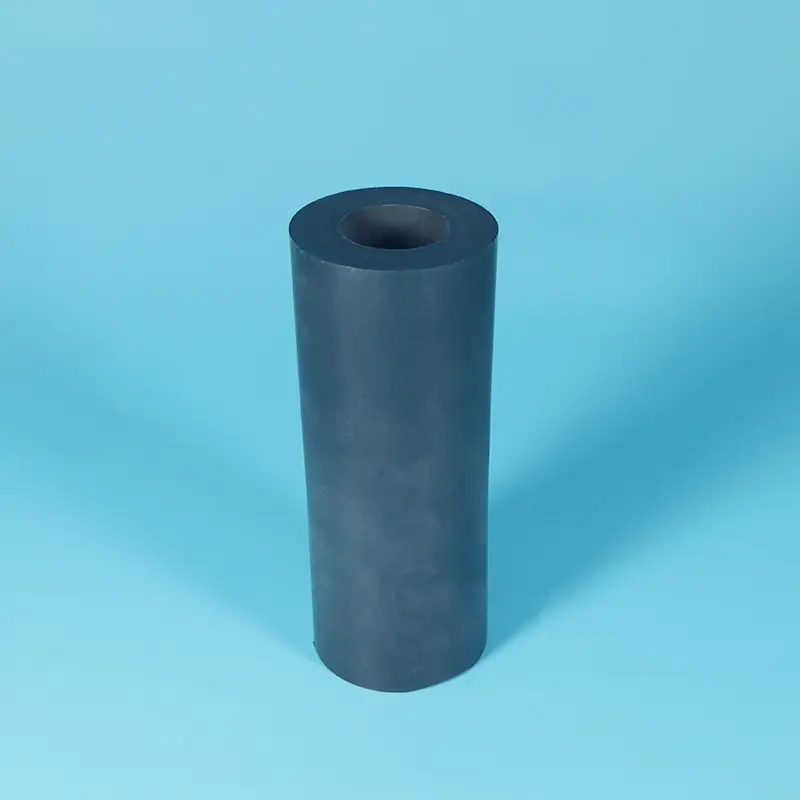

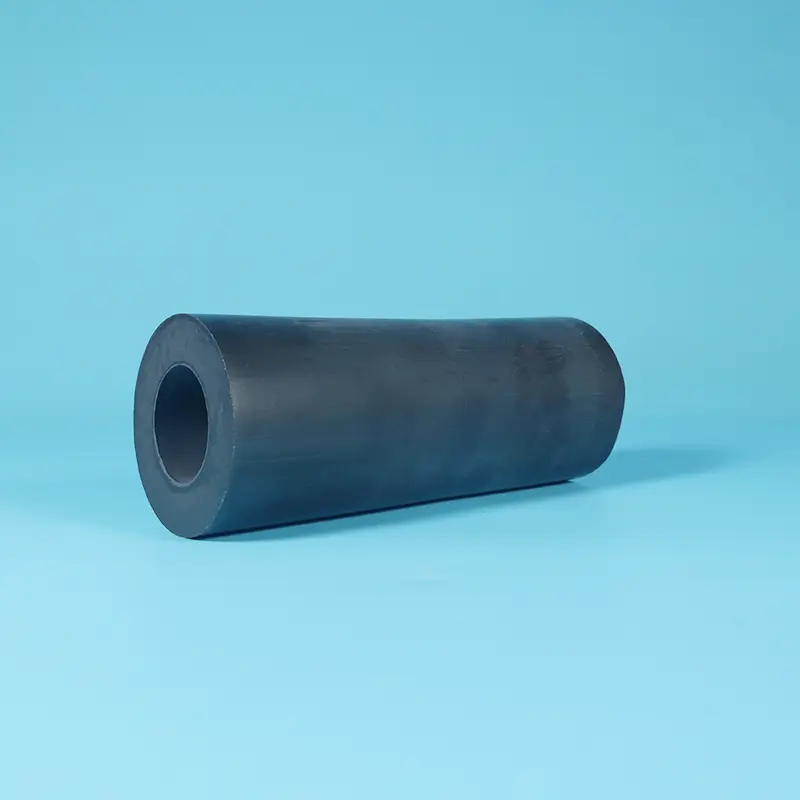

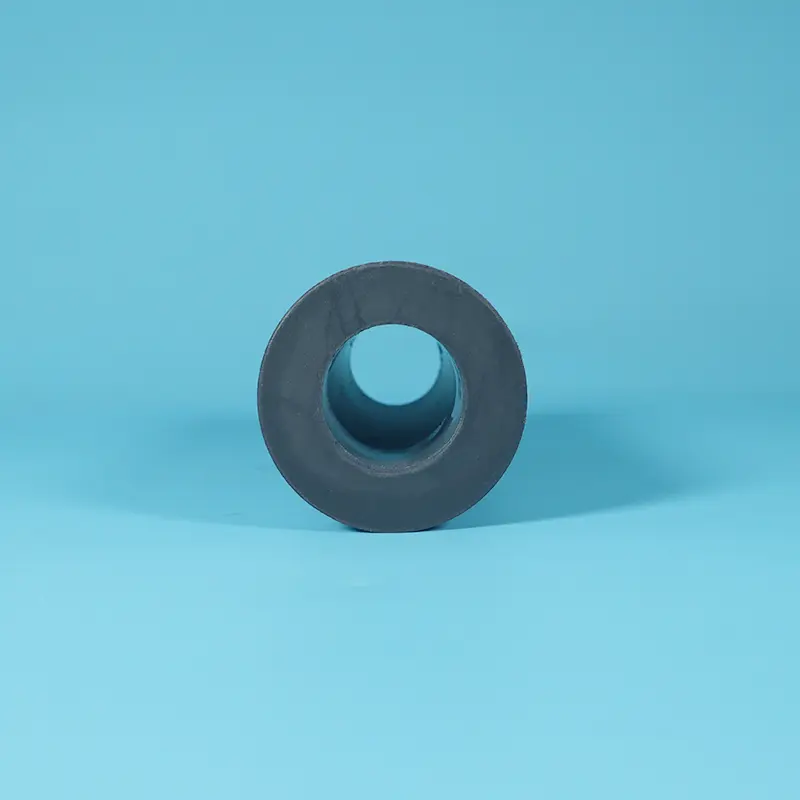

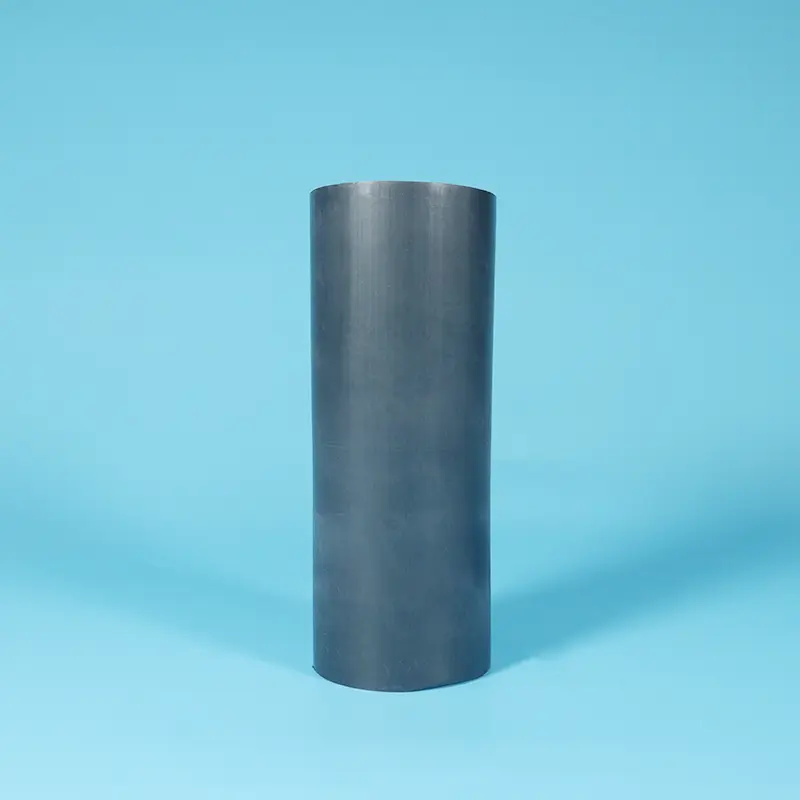

Wenn Sie eine zuverlässigere Lösung wünschen, können Sie sich für einen mit Graphit gefüllten PTFE-Schlauch entscheiden. Dieses von der professionellen Fabrik Taifno angebotene Produkt besteht aus PTFE, gemischt mit 15 % Graphitfüllstoff.
Die Graphitpartikel wirken als Festschmierstoff, reduzieren den Reibungskoeffizienten auf 0,14, verbessern die Wärmeleitfähigkeit zur Wärmeableitung und erhöhen die Verschleißfestigkeit, während die universelle chemische Beständigkeit von PTFE erhalten bleibt.
Spezifikationen: Temperaturbereich -180°C bis +200°C, Zugfestigkeit 25-45 MPa, Dichte 2,1-2,3 g/cm³.
Mit Graphit gefüllte PTFE-Rohre werden durch Zugabe von Graphitfüllstoff (typischerweise 15 Gew.-%) zu PTFE-Harz durch Compoundieren und anschließendes Extrudieren oder Formen in Rohrform hergestellt.
Die Graphitpartikel bilden ein selbstschmierendes Netzwerk innerhalb der PTFE-Matrix, das für eine verbesserte thermische und elektrische Leitfähigkeit sorgt und gleichzeitig Reibung und Verschleiß reduziert.
|
Verfahren |
Am besten für |
Hauptmerkmal |
|
Extrudiertes Rohr |
Kleinere Durchmesser, gleichmäßige Wandstärke, große Längen |
Konsistente Abmessungen |
|
Geformtes Rohr |
Große Durchmesser, Sondergrößen, dicke Wände |
Erhältlich mit 15 % Graphitanteil |
|
Inhalt |
Am besten für |
Hauptvorteil |
|
15 % Graphit |
Graphitgefüllte Standardsorte |
Ausgewogene Gleitfähigkeit und Festigkeit |
|
Kohlenstoff-Graphit-Mischung |
Dynamische Hochgeschwindigkeitsanwendungen |
Verbesserte Wärmeleitfähigkeit und Verschleißfestigkeit |
|
Eigentum |
Wert |
Testmethode |
|
Temperaturbereich |
-180°C bis +200°C |
ASTM D3418 |
|
Dichte |
2,1-2,3 g/cm³ |
ASTM D792 |
|
Zugfestigkeit |
25-45 MPa |
ASTM D638 |
|
Bruchdehnung |
>200 % |
ASTM D638 |
|
Koeffizient der dynamischen Reibung |
0.14 |
ASTM D1894 |
|
Verformung unter Last |
≤7 % (13,7 MPa, 24 Stunden) |
ASTM D621 |
|
Permanente Verformung |
≤5 % (nach Entspannung) |
ASTM D621 |
|
Lineare Wärmeausdehnung |
8-12 × 10⁻⁵/°C |
ASTM D696 |
|
Volumenwiderstand |
10⁶ Ω·cm |
ASTM D257 |
|
Härte |
Shore D 64+ |
ASTM D2240 |
|
Merkmal |
Nutzen |
|
Selbstschmierend |
Graphit wirkt als Festschmierstoff, Reibungskoeffizient 0,14 |
|
Ausgezeichnete Wärmeleitfähigkeit |
Das Graphitnetzwerk leitet Reibungswärme effektiv ab |
|
Reduziertes Kriechen |
Geringere Verformung unter Last im Vergleich zu reinem PTFE |
|
Verschleißfestigkeit |
Graphitpartikel bilden einen schützenden Schmierfilm auf den Passflächen |
|
Universelle chemische Beständigkeit |
Behält die chemische Beständigkeit von PTFE bei einem pH-Wert von 0 bis 14 bei |
|
Leitfähig |
Volumenwiderstand 10⁶ Ω·cm, leitet statische Elektrizität ab |
|
Antihaftbeschichtet |
Von Natur aus rutschige Oberfläche, Medien haften nicht |
Graphitpartikel sorgen für einen Festschmierstofffilm auf den Passflächen und einen dynamischen Reibungskoeffizienten von nur 0,14.
Ideal für trockenlaufende und ölfreie Anwendungen.
Das Graphitnetzwerk leitet Reibungswärme effizient ab und verhindert so einen Temperaturaufbau, der Dichtungen und Komponenten im dynamischen Hochgeschwindigkeitsbetrieb beschädigen kann.
Die Graphitverstärkung reduziert die Verformung unter Last, Verformung ≤7 % bei 13,7 MPa/24 h. Behält die Formstabilität im Laufe der Zeit bei.
Graphit bildet einen schützenden Schmierfilm zwischen den Gleitflächen und verlängert so die Lebensdauer der Komponenten bei dynamischen Anwendungen erheblich.
Behält die chemische Beständigkeit von PTFE bei einem pH-Wert von 0 bis 14 bei und widersteht starken Säuren, starken Laugen und den meisten chemischen Lösungsmitteln.
Ein Volumenwiderstand von 10⁶ Ω·cm sorgt für elektrische Leitfähigkeit und eignet sich daher für Anwendungen, die eine statische Ableitung erfordern.
|
Industrie |
Anwendung |
Warum mit Graphit gefüllt |
|
Maschinenbau |
Lager, Buchsen, Anlaufscheiben |
Selbstschmierend, geringe Reibung |
|
Hydraulik und Pneumatik |
Kolbenringe, Stangenpackungen, Reiterringe |
Ölfreier Betrieb, lange Lebensdauer |
|
Chemische Verarbeitung |
Ventilsitze, Dichtungen, Gleitringdichtungen |
Chemikalienbeständigkeit + Verschleißfestigkeit |
|
Automobil |
Selbstschmierende Buchsen, Gleitlager |
Hohe Geschwindigkeit, schwere Last |
|
Stromerzeugung |
Kompressorringe, dynamische Dichtungen |
Wärmeableitung + geringe Reibung |
|
Elektrische Ausrüstung |
Antistatische Komponenten |
Leitfähig, leitet statische Elektrizität ab |
Selbstschmierende Lager und Buchsen für Hochgeschwindigkeitsmaschinen
Kolbenringe und Reiterringe für ölfreie Kompressoren
Ventilsitze und Dichtungen in chemischen Verarbeitungsanlagen
Stangenpackungen für Hydraulikzylinder
Anlaufscheiben und Verschleißringe
Antistatische Komponenten für elektrische Geräte
Wärmetauscherrohre (PTFE-Graphitrohr-Wärmetauscherausrüstung)
|
Besonderheit |
Reines PTFE-Rohr |
Mit Graphit gefüllter PTFE-Schlauch |
|
Selbstschmierung |
Exzellent |
Hervorragend, Graphit sorgt für einen Schmierfilm |
|
Reibungskoeffizient |
0,04–0,10 |
0,14 (dynamisch) |
|
Wärmeleitfähigkeit |
Niedrig |
Gutes Graphitnetzwerk leitet Wärme ab |
|
Kriechwiderstand |
Arm |
Verbessert, Verformung ≤7 % |
|
Verschleißfestigkeit |
Mäßig |
Guter Graphit-Schmierfilm |
|
Elektrische Leitfähigkeit |
Isolierend |
Leitfähig (10⁶ Ω·cm) |
|
Chemische Beständigkeit |
pH-Wert 0-14 |
pH 0-14 (behalten) |
|
Härte |
Shore D 50-55 |
Shore D 64+ |
|
Farbe |
Weiß |
Schwarz / Dunkelgrau |
|
Am besten für |
Allgemeine chemische Dienstleistungen, statische Abdichtung |
Dynamische Abdichtung, hohe Geschwindigkeit, ölfreie Anwendungen, Wärmeableitung |
100 % reines PTFE-Harz:kein Mahlgut, kein recyceltes Material. Gleichbleibende Qualität, Charge für Charge
Premium-Graphitfüller:Gleichmäßige Dispersion für gleichmäßige Schmier- und Wärmeeigenschaften
Präzisionsfertigung:Extrudierte und geformte Prozesse für einheitliche Abmessungen
Vollständige Rückverfolgbarkeit:Materialzertifikate auf Anfrage erhältlich
Benutzerdefinierte Größen:Kundenspezifische Durchmesser, Längen und Graphitgehalt sind auf Anfrage erhältlich
Vorlaufzeit:Standardgrößen auf Lager (24–48 Stunden); Sondergrößen 5-15 Tage
A: Wählen Sie Graphitfüllung, wenn Sie Selbstschmierung für dynamische Anwendungen, Wärmeableitung und reduzierten Verschleiß benötigen.
Reines PTFE zeichnet sich durch eine ausgezeichnete geringe Reibung aus, weist jedoch keine Wärmeleitfähigkeit auf und kann bei Hochgeschwindigkeitsbetrieb Reibungswärme aufbauen.
Graphitgefüllt sorgt für einen Schmierfilm, leitet Wärme effektiv ab und bietet eine verbesserte Kriechfestigkeit.
Wählen Sie Graphitfüllung für: Dynamische Hochgeschwindigkeitsdichtung, ölfreie Kompressoren, Lageranwendungen und alle Anwendungen, die Wärmeableitung erfordern.
Wählen Sie reines PTFE für: Statische Abdichtung, saubere Chemikalien, FDA-Anwendungen und Betrieb bei niedriger Geschwindigkeit.
A:Temperatur: Kontinuierlich -180 °C bis +200 °C.
Druck: Abhängig vom Rohrdesign und der Anwendung sind mit Graphit gefüllte Rohre für den dynamischen Einsatz bei mittlerem bis hohem Druck geeignet.
Wärmeleitfähigkeit: Graphitfüllstoff leitet Reibungswärme effizient ab.
Koeffizient der dynamischen Reibung: 0,14.
Chemisch: pH 0-14, NICHT kompatibel mit starken Oxidationsmitteln (Graphit kann oxidieren).
Für spezifische Daten basierend auf Ihren Anwendungsbedingungen geben Sie bitte Temperatur, Druck und Medientyp an.
A: Ja. Mit Graphit gefüllte PTFE-Schläuche haben einen Volumenwiderstand von 10⁶ Ω·cm, wodurch sie elektrisch leitfähig und für Anwendungen geeignet sind, die die Ableitung statischer Elektrizität erfordern, wie z. B. antistatische Komponenten in elektrischen Geräten und explosionsgefährdeten Umgebungen.
Die Graphitpartikel bilden ein leitfähiges Netzwerk innerhalb der PTFE-Matrix, das eine sichere Ableitung statischer Aufladung ermöglicht.
