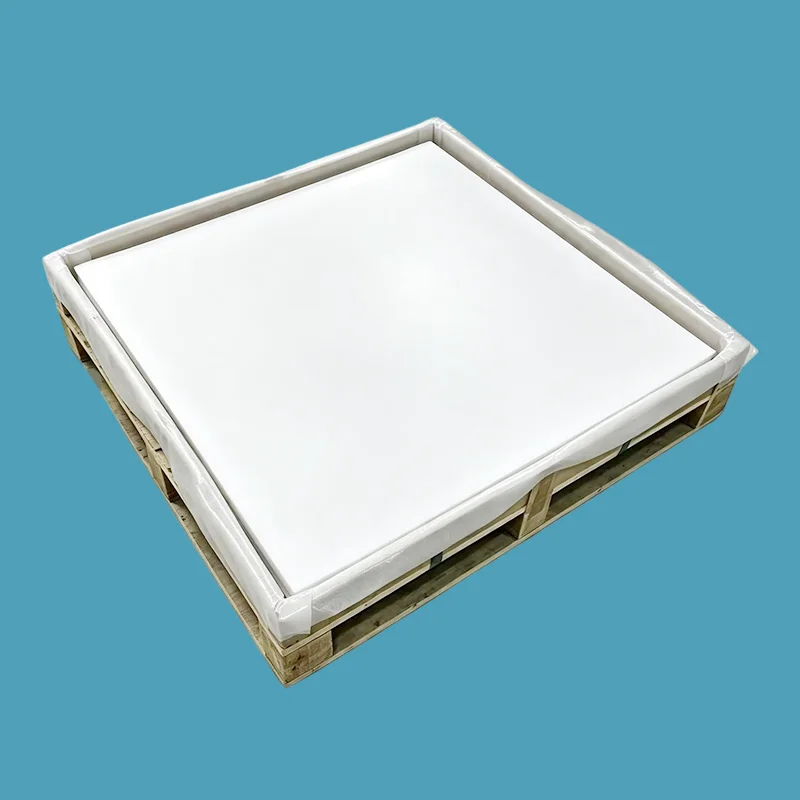

Geschälte und geformte PTFE-Folie

PTFE-geschälte und geformte Blechprodukte werden in der chemischen, mechanischen und elektrischen Industrie eingesetzt. Wenn Sie nach einem professionellen Hersteller und Lieferanten dieser Produkte suchen, wählen Sie Taifno und wir können Dienstleistungen aus einer Hand anbieten.

PTFE-Schälblech: Hergestellt durch Rotationsschneiden (Skiving) aus einem geformten PTFE-Rohling nach dem Sintern. Dünn, präzise, ​​große Breite, hervorragende Oberflächengüte. Wählen Sie es, wenn Sie dünne Bleche (0,3–10 mm) mit enger Dickentoleranz (±0,02 mm), großer Breite (bis zu 2700 mm) und glatter Oberfläche benötigen. Ideal für Dichtungen, Liner, Klebeband und elektrische Isolierung.

PTFE-Formplatte: Hergestellt durch Formpressen von PTFE-Harz in eine Form und anschließendes Sintern. Dick, stark, ausgezeichnete mechanische Eigenschaften. Wählen Sie es, wenn Sie dicke Bleche (4–200 mm) für die Bearbeitung von Strukturteilen, Lagerpolstern, Ventilsitzen und Komponenten benötigen, die Materialintegrität erfordern.

Herstellungsprozess: Was ist der Unterschied?

Der grundlegende Unterschied zwischen geschälten und geformten PTFE-Platten liegt im Herstellungsprozess.

PTFE-geschältes Blatt

Hergestellt durch Verdichten von PTFE-Harz zu einem zylindrischen Block, Sintern und anschließendes Rotationsschneiden (Schälen) des Blocks in dünne Bleche

Produziert dünne Bleche mit hervorragender Oberflächengüte und enger Dickentoleranz

Erhältlich in großen Breiten bis 2700 mm

PTFE-Formplatte

Hergestellt durch Formpressen von PTFE-Harz in eine flache Form unter Druck und anschließendes Sintern

Erzeugt dicke, dichte Platten mit hoher mechanischer Integrität

Gefüllte Sorten (Glas, Kohlenstoff, Graphit, MoS₂, Bronze), hauptsächlich in geformter Plattenform erhältlich

Hauptmerkmale des geschälten Blechs

Hauptvorteile:

Präzisionsdicke: Ideal für Anwendungen, die enge Dickentoleranzen erfordern

Large width: up to 2700mm wide, suitable for large flange gaskets

Glatte Oberfläche: hervorragende Oberflächengüte, sofort einsatzbereit

Flexibel: kann in Rollen für dünne Stärken geliefert werden

Hauptmerkmale des geformten Blechs

Hauptvorteile:

Dickes Material: ideal für die Bearbeitung in kundenspezifische Teile

Dichte Struktur: ausgezeichnete mechanische Festigkeit

Strukturelle Integrität: geeignet für tragende Anwendungen

Verfügbare gefüllte Sorten: Glas, Kohlenstoff, Graphit, MoS₂, Bronze für verbesserte Eigenschaften

Vergleichs- und Auswahlleitfaden

Geschältes Blech im Vergleich zu geformtem Blech

Kurzanleitung zur Auswahl

Primäre Anwendungen

Technische Spezifikationen

Eigenschaften von PTFE-Platten

Verfügbare Größen von geschälten Blechen

Verfügbare Größen von Formblechen

Qualitätssicherung

100 % reines PTFE-Harz – kein Mahlgut, kein recyceltes Material

Vollständige Rückverfolgbarkeit – Materialzertifikate auf Anfrage erhältlich

Präzisionsfertigung – enge Dickentoleranzen für geschälte Bleche

FDA-konforme Qualitäten verfügbar – reines PTFE erfüllt die FDA-Anforderungen

Gefüllte Qualitäten verfügbar – Glas, Kohlenstoff, Graphit, MoS₂, Bronze

Großformatige Möglichkeiten – bis zu 2700 mm breite geschälte Bleche, bis zu 2000 × 2000 mm geformte Bleche

Lieferzeit – Standardgrößen auf Lager (24–48 Stunden); Sondergrößen 5-15 Tage

Fallstudie

Ein petrochemisches Unternehmen in Fujian, China, war mit wiederkehrenden Dichtungsproblemen in einem Wärmetauscher-Flanschsystem konfrontiert, das unter rauen Bedingungen mit einem Druck von 2,5 MPa und einer Temperatur von 180 °C betrieben wurde. Die ursprünglichen Gummidichtungen erlebten eine beschleunigte Alterung, Schwellung und Leistungsverschlechterung aufgrund der ständigen Einwirkung chemischer Medien und erhöhter Temperaturen, was zu häufigem Dichtungsaustausch, erhöhten Wartungskosten und möglichen Produktionsunterbrechungen führte.

Um die Zuverlässigkeit der Dichtungen zu verbessern, ersetzte das Unternehmen die herkömmlichen Gummidichtungen durch präzisionsgeschnittene Dichtungen aus geformten PTFE-Platten. PTFE bietet eine hervorragende chemische Beständigkeit, hervorragende Temperaturstabilität, geringe Reibungseigenschaften und eine langfristige Dichtungsleistung, wodurch es für anspruchsvolle petrochemische Anwendungen geeignet ist. Die geformte PTFE-Folie sorgte für eine gleichmäßige Materialdichte, gute Dimensionsstabilität und zuverlässige Beständigkeit gegen korrosive Prozessmedien.

Nach der Implementierung behielten die PTFE-Formblech-Schnittdichtungen eine stabile Dichtleistung im Dauerbetrieb bei 2,5 MPa und 180 °C bei. Im Vergleich zur vorherigen Gummidichtungslösung wurde die Lebensdauer von etwa 3 Monaten auf mehr als 2 Jahre verlängert, was die Wartungshäufigkeit deutlich reduziert und die Betriebszuverlässigkeit der Geräte verbessert.

Anwendungsergebnisse:

● Anwendungsausrüstung: Flanschsystem für petrochemische Wärmetauscher

● Betriebsbedingungen: 2,5 MPa Druck / 180°C Temperatur

● Ursprüngliche Lösung: Gummidichtung

● Ersatzlösung: Geformte, geschnittene PTFE-Dichtung

● Lebensdauerverbesserung: Verlängert von 3 Monaten auf über 2 Jahre

● Vorteile: Verbesserte chemische Beständigkeit, geringere Wartungsausfallzeiten, geringere Austauschkosten und verbesserte Zuverlässigkeit der Dichtungen

Dieser Fall demonstriert die Vorteile von PTFE-Formplatten bei Hochtemperatur- und chemisch aggressiven Dichtungsanwendungen und stellt eine langlebige und zuverlässige Alternative zu herkömmlichen Gummidichtungsmaterialien in der petrochemischen Industrie dar.

FAQ

F: Was ist der Unterschied zwischen geschälten und geformten PTFE-Platten und wann sollte ich sie jeweils verwenden?

A: Das geschälte Blech wird rotierend aus einem geformten PTFE-Rohling geschnitten. Es produziert dünne Bleche (0,3–10 mm) mit enger Dickentoleranz (±0,02 mm), glatter Oberfläche und großer Breite (bis zu 2700 mm).

Verwenden Sie geschält, wenn: Sie benötigen dünne Dichtungen, Auskleidungen, Isolierband oder große Flanschdichtungen, die eine präzise Dicke erfordern.

Geformte Platten werden direkt formgepresst. Es werden dicke Bleche (4–200 mm) mit hoher struktureller Integrität und mechanischer Festigkeit hergestellt.

Verwenden Sie geformte Wannen: Sie benötigen Lagerpolster, Ventilsitze, individuell gefertigte Teile oder strukturelle Dichtungsanwendungen.

Kurze Regel:

Benötigen Sie eine dünne, präzise und große Breite? Geschält.

Brauchen Sie dick, stark, bearbeitbar? Geformt.

Beide vertragen Temperaturen von -180 °C bis +200 °C und sind chemikalienbeständig bei einem pH-Wert von 0 bis 14.

F: Welche Dicken- und Größenbereiche sind für geschälte und geformte Bleche verfügbar?

A: Geschältes Blech: Dicke 0,1–10 mm (dicker bis 30 mm verfügbar). Breite bis 2700 mm. Die Dickentoleranz beträgt bei dünnen Stärken nur ±0,02 mm. Hervorragend geeignet für große Dichtungsanwendungen, bei denen breite Platten Nähte reduzieren.

Geformtes Blech: Dicke 2–200 mm. Größe bis 2000×2000mm. Die Dickentoleranz ist weniger genau (±0,3–1,0 mm), aber die Materialintegrität ist besser. Gefüllte Sorten (Glas, Kohlenstoff, Graphit, MoS₂, Bronze) sind für verbesserte mechanische Eigenschaften hauptsächlich in Form von Formplatten erhältlich.

Wir liefern beide Typen in Standard- und Sondergrößen. Benötigen Sie eine bestimmte Größe? Senden Sie Ihre Spezifikation für ein Angebot.

F: Was sind die Einschränkungen und die häufigsten Fehler?

A: Temperatur: -180°C bis +200°C Dauerbetrieb.

Chemisch: Universeller pH-Wert 0–14, NICHT kompatibel mit geschmolzenen Alkalimetallen oder elementarem Fluor.

Einschränkungen: PTFE ist weich, verformt sich bei Dauerbelastung (Kaltfluss/Kriechen). Aufgrund des Herstellungsprozesses sind geschälte Bleche weicher als geformte Bleche. Formblech hat eine bessere mechanische Festigkeit.

Zwei häufige Fehler:

(1) Bei der Verwendung von geschältem Blech für strukturelle oder dicke Anwendungen mangelt es an Dicke und mechanischer Festigkeit. Verwenden Sie Formblech für Strukturteile.

(2) Bei Verwendung von Formblech für dünne Dichtungen, die eine enge Toleranz erfordern, ist die Dickentoleranz geringer. Verwenden Sie geschälte Bleche für präzise dünne Anwendungen.
