Maßgeschneiderte PTFE-Teile

Mit über 20 Jahren Branchenerfahrung verfügt Taifno über umfassende Fähigkeiten in den Bereichen Forschung und Entwicklung, kundenspezifische Anpassung und Produktion und bietet eine breite Palette kundenspezifisch bearbeiteter PTFE-Teile an. Wir nutzen Präzisionsbearbeitung oder Formpressen, um Ihre genauen Spezifikationen zu erfüllen, jede Form, Größe oder Güte zu berücksichtigen und kümmern uns um alles von der Prototypenentwicklung bis zur Massenproduktion.

Anfrage absenden

Produktbeschreibung

Taifno ist ein spezialisierter Hersteller, der kundenspezifisch bearbeitete PTFE-Teile anbietet. Unser Expertenteam fertigt Bauteile auf Basis Ihrer CAD-Zeichnungen, PDF-Dateien oder sogar handgezeichneten Skizzen. Wir arbeiten mit einer breiten Palette von Materialien, darunter reines PTFE und verschiedene gefüllte Qualitäten (z. B. Glasfaser, Kohlefaser, Molybdändisulfid, Bronze, PEEK usw.), die jeweils für die Erfüllung spezifischer Leistungsanforderungen entwickelt wurden.

Fordern Sie noch heute ein Angebot an; Wir werden innerhalb von 24 Stunden antworten, um Lösungen und Preise zu besprechen und kostenlose Muster bereitzustellen.

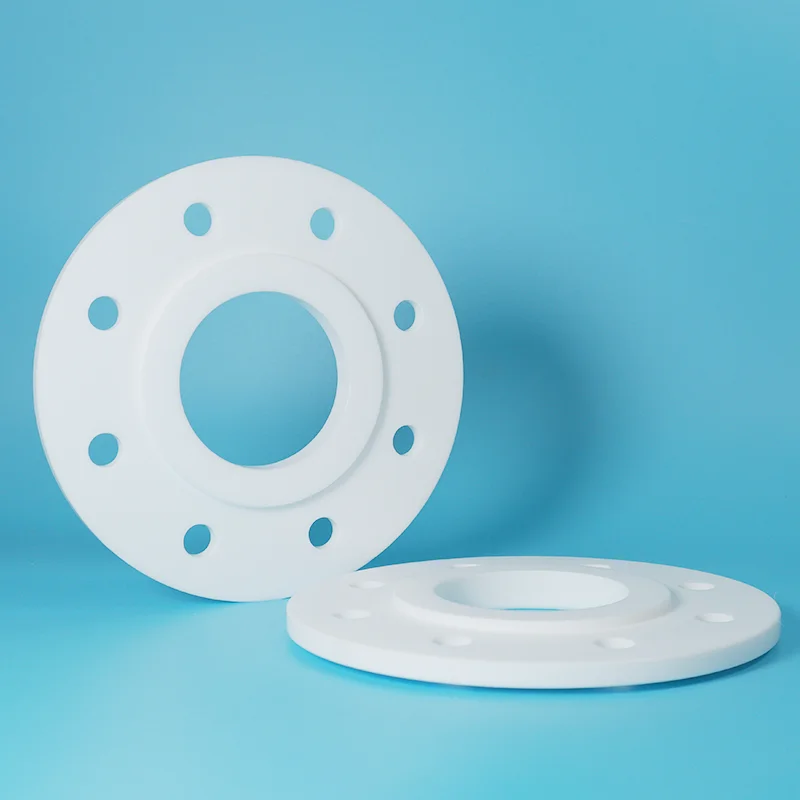

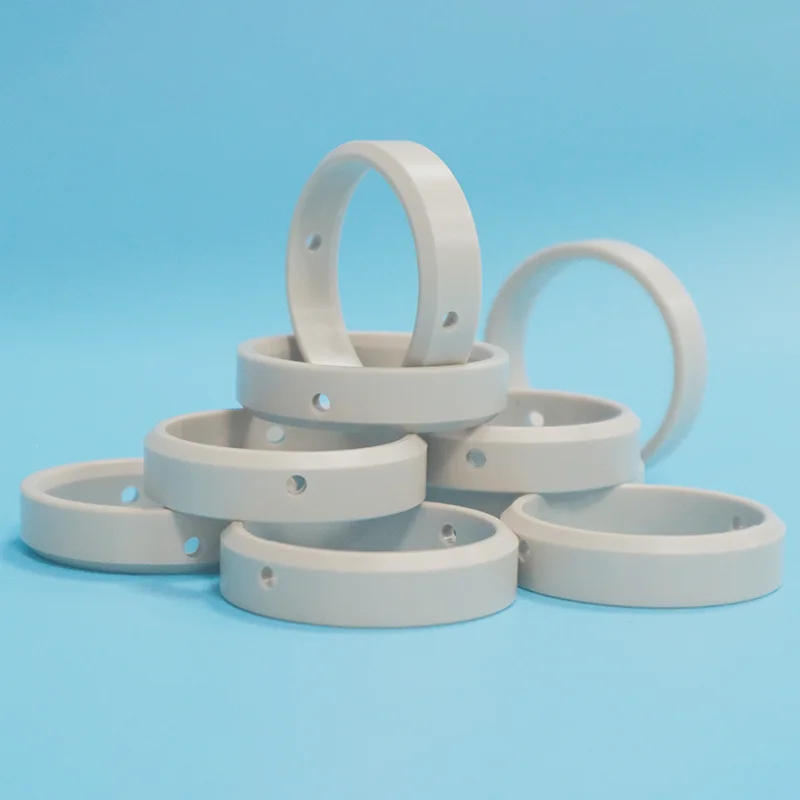

Custom Machined PTFE Parts

Was sind individuell gefertigte PTFE-Teile?

Bei kundenspezifischen PTFE-Teilen handelt es sich um präzisionsgefertigte oder geformte Komponenten, die nach Ihren genauen Spezifikationen aus PTFE-Harz hergestellt werden, und nicht um Standardteile von der Stange. Sie benötigen sie, wenn Standardgrößen nicht passen, Ihr Flansch nicht dem Standard entspricht oder Ihre Anwendung eine bestimmte Form, Toleranz oder Materialqualität erfordert.

Beispiele: Kundenspezifische Dichtungen, Ventilsitze, Kolbenringe, Lagerpolster, Faltenbälge, Isolatoren, jede beliebige Form, die Sie zeichnen können, können wir aus PTFE herstellen.

Wesentliche Materialeigenschaften:

Chemische Inertheit: Beständig gegen fast alle Chemikalien, Säuren, Laugen, Lösungsmittel und Kohlenwasserstoffe

Temperaturbereich: Dauerbetrieb von -180°C bis +200°C (kurzzeitig bis +300°C)

Geringster Reibungskoeffizient: So niedrig wie 0,04, der niedrigste aller Feststoffmaterialien

Antihaftbeschichtete Oberfläche: Verhindert das Anhaften und Ansammeln von Medien und erleichtert die Reinigung

Elektrische Isolierung: Hervorragende dielektrische Eigenschaften

FDA-Konformität: Erhältlich in Lebensmittelqualität und biokompatiblen Qualitäten

Herstellungsprozesse

Kundenspezifische PTFE-Teile können durch zwei Hauptverfahren hergestellt werden:

Verfahren	Am besten für	Hauptmerkmale
CNC-Bearbeitung	Komplexe Geometrien, enge Toleranzen, Prototypen, kleine bis mittlere Serien	Erreicht ±0,02 mm, 5-Achsen-Fähigkeit, komplexe Konturen
Formpressen	Teile mit großem Durchmesser, Massenproduktion, einfache Formen	Teile bis zu 3300 mm Durchmesser, hohe Dichte, keine Hohlräume

Warum sollten Sie sich für kundenspezifische PTFE-Teile entscheiden?

Das Problem: Standardteile passen nicht

Problem	Warum es passiert	Die wahren Kosten
Es passt nicht	Standardgrößen passen selten zu Ihrer Ausrüstung	Undichtigkeiten, vorzeitiger Ausfall, Nacharbeit – 3- bis 5-fache Kosten eines kundenspezifischen Teils
Falsche Materialqualität	Eine Note für alles – nicht für Ihre Medien optimiert	Kurze Lebensdauer, häufiger Austausch – 5- bis 10-fache Kosten über 3 Jahre
Schlechte Leistung	Generisches Design – nicht für Ihre Anwendung entwickelt	Produktionsausfälle, Sicherheitsrisiken – übersteigen bei weitem die Kosten für kundenspezifische Teile
Zusätzliche Kosten	Ändern Sie Standardteile – oder gestalten Sie Ihr System neu	Entwicklungszeit, Fertigungsverzögerungen – über 500 USD pro Änderung

Vergleich: Kundenspezifisches PTFE vs. Standard vs. modifiziert

Kosten- und Leistungsvergleich

Besonderheit	Standard-PTFE	Modifizierter Standard	Kundenspezifisches PTFE
Fit	Kompromiss – passt möglicherweise nicht	Passt nach Umbau	Perfekt – nach Ihren Vorgaben gebaut
Installation	Möglicherweise ist eine Nacharbeit erforderlich	Arbeitsintensiv	Einfach – direkte Passform
Lebensdauer	Short — not optimized	Mäßig – Verbesserung begrenzt	Lang – speziell für Ihre Anwendung entwickelt
Gesamtkosten (3 Jahre)	Hoch – häufiger Austausch + Ausfallzeit + Nacharbeit	Hoch – Modifikationen + Austausch + Ausfallzeit	Niedrigster Wert – ein Teil, keine Probleme
Vorlaufzeit	Sofort	3-5 Tage + Arbeit	5-7 Tage Prototyp

Wichtige Erkenntnis: Ein Standard-PTFE-Teil könnte 50 $ kosten. Ein kundenspezifisches PTFE-Teil könnte 200 US-Dollar kosten. Aber wenn das Standardteil alle 3 Monate ausfällt und das kundenspezifische Teil 3 Jahre hält, sparen Sie mit dem kundenspezifischen Teil im ersten Jahr Geld.

Ausfallzeiten, Arbeitsaufwand und Nacharbeit hinzufügen? Custom gewinnt jedes Mal.

Anwendungen

Primärindustrien

Industrie	Anwendung	Empfohlene Note
Chemische Verarbeitung	Ventilsitze, Pumpenteile, Reaktorauskleidungen, Rohrverbindungen	Glasgefüllt oder TFM™-modifiziert
Luft- und Raumfahrt	Dichtungen, Lager, Drahtisolierung – leicht, großer Temperaturbereich	Reines PTFE, FEP, PEEK
Halbleiter	Waferträger, Handhabung von Chemikalien, hochreine Teile – hohe Reinheit, Reinraum	Hochreines reines PTFE, PFA
Medizin und Pharma	Chirurgische Instrumente, Arzneimittelherstellungslinien – biokompatibel, FDA-konform	Reines PTFE, FDA/USP-Typen
Öl und Gas	Ventilkomponenten, Bohrlochkopfausrüstung, Pipeline-Dichtungen	Glasgefülltes oder kohlenstoffgefülltes PTFE
Essen und Trinken	Fördererteile, FDA-konforme Dichtungen, Abfüllanlagen	Reines PTFE (FDA-konform)
Industriemaschinen	Buchsen, Lager, Verschleißteile, Führungsringe	Kohlenstoffgefülltes oder bronzegefülltes PTFE

Typische kundenspezifische Teile

Dichtungen und Dichtungen: Jede Form, jede Größe, kundenspezifische Geometrien

Buchsen und Lager: Gleitlager, Anlaufscheiben, Bundbuchsen

Ventilkomponenten: Ventilsitze, Stopfen, Kugeln, Membranen

Elektrische Isolatoren: Abstandshalter, Abstandshalter, Steckverbinderkörper

Kolbenringe: Kompressorringe, Führungsringe, Verschleißbänder

Laborbedarf: Bechergläser, Reagenzgläser, Trichter, Tiegel, kundenspezifische Abmessungen

Komplexe Komponenten: Teile mit mehreren Funktionen und jeder beliebigen Form, die Sie zeichnen können

Materialqualitätsoptionen

Grad	Am besten für	Hauptvorteil	Chemischer Grenzwert	Kosten
Reines PTFE	Saubere Chemikalien, FDA, geringe Reibung, allgemeiner Service	Universelle chemische Beständigkeit, geringste Reibung, FDA-konform	Weich – geringere Verschleißfestigkeit	$
Glasgefülltes PTFE	Abrasive Medien, hohe Belastung, Schlämme	3-5x längere Lebensdauer bei Schleifmitteln, Festigkeit	Nicht für HF oder starke Alkalien geeignet	$$
Kohlenstoffgefülltes PTFE	Hohe Geschwindigkeit, Wärmeableitung, Trockenlauf	Wärmeleitfähigkeit, geringe Reibung, antistatisch	Nicht für starke Oxidationsmittel	$$
MoS₂-gefülltes PTFE	Klebrige Medien, niedriges Drehmoment, Schmierfähigkeit	Verbesserte Schmierfähigkeit, reduziert die Reibung weiter	Nicht für oxidierende Säuren	$$
Mit Bronze gefülltes PTFE	Extremer Druck, starke Belastung, starker Verschleiß	Höchste Festigkeit und Verschleißfestigkeit	Nicht für Säuren oder Salzwasser	$$$
SPÄHEN	Extreme Temperaturen, hohe Belastung, Strahlung	Höchste Festigkeit, Verschleißfestigkeit – bis +250°C	Sehr hohe Kosten, begrenzte chemische Verträglichkeit	$$$$

Kurzanleitung zur Auswahl

Wenn Ihr Service...	Wählen...
Saubere Chemikalien, FDA, niedriger Druck	Reines PTFE
Abrasive Medien, Schlämme, hoher Verschleiß	Glasgefülltes PTFE
Hohe Geschwindigkeit, Wärmeableitung, antistatisch	Mit Kohlenstoff gefülltes PTFE
Klebrige Medien, niedriges Drehmoment, verbesserte Schmierfähigkeit	MoS₂-gefülltes PTFE
Extremer Druck, starke Belastung, starker Verschleiß	Mit Bronze gefülltes PTFE
Extreme Temperatur, Strahlung, hohe Präzision	SPÄHEN
Nicht sicher? Senden Sie uns Ihr Medium, Temperatur, Druck	Wir empfehlen

Anwendungen aus der Praxis

Fallstudie 1: Kundenspezifischer Ventilsitz – 6x längere Lebensdauer

Herausforderung: Eine Chemiefabrik hatte eine nicht standardmäßige Kugelhahngröße. Standard-PTFE-Ventilsitze passten nicht. Das Werk modifizierte Standardsitze vor Ort, was zeitaufwändig und teuer war und die Dichtungsleistung beeinträchtigte. Alle 3-4 Monate kam es zu Leckagen.

Lösung: Maßgeschneiderte PTFE-Ventilsitze auf exakte Ventilabmessungen. Glasgefüllte Sorte für Verschleißfestigkeit in abrasiven Medien.

Ergebnis: Perfekte Passform. Keine Änderungen erforderlich. Die Sitze hielten über zwei Jahre, sechsmal länger als modifizierte Standardsitze. 8.000 US-Dollar pro Jahr an Änderungskosten und Ausfallzeiten eingespart.

Fallstudie 2: Komplexes PTFE-Bauteil – enge Toleranzen erreicht

Herausforderung: Ein Hersteller von Halbleitergeräten benötigte eine komplexe PTFE-Komponente mit einer Toleranz von ±0,02 mm, mehreren Funktionen und ultrahoher Reinheit für den Einsatz in Reinräumen. Standard-PTFE konnte die Maßhaltigkeit nicht erreichen.

Lösung: Präzise CNC-Bearbeitung mit einer temperaturgesteuerten Anlage (20–23 °C) zur Aufrechterhaltung der Dimensionsstabilität. Zur Verhinderung von Kaltfluss wird Spannungsarmglühen angewendet. Reines hochreines PTFE mit vollständiger Rückverfolgbarkeit.

Ergebnis: Komplexe Geometrie innerhalb der Toleranz erreicht. Keine Kontamination bei der Reinraumvalidierung. Mehrere Nachbestellungen aufgegeben.

Fallstudie 3: Kundenspezifische Dichtung mit großem Durchmesser – keine Naht, kein Leck

Herausforderung: Eine Chemiefabrik benötigte eine PTFE-Dichtung für einen emaillierten Flansch mit 2000 mm Durchmesser. Standarddichtungen sind in dieser Größe nicht verfügbar. Maßgeschneiderte Dichtungen aus Blech waren zu teuer und hatten Nahtschwächen.

Lösung: Formgepresste kundenspezifische PTFE-Dichtung mit exaktem Durchmesser von 2000 mm, optimierte Dicke für glasbeschichteten Flanschschutz.

Ergebnis: Einteilige Formkonstruktion – keine Nähte. Perfekte Passform. Keine Beschädigung des emaillierten Flansches. Die Dichtung funktionierte 18 Monate lang leckagefrei, Tendenz steigend.

Hinweis: Die tatsächlichen Fallergebnisse variieren je nach Anwendungsbedingungen. Kontaktieren Sie uns für anwendungsspezifische Empfehlungen.

Factory Factory Factory Factory

Technische Spezifikationen

Eigenschaften des PTFE-Materials

Eigentum	Wert	Testmethode
Dichte	2,15-2,20 g/cm³	ASTM D792
Zugfestigkeit	20-35 MPa	ASTM D638
Bruchdehnung	250-500 %	ASTM D638
Reibungskoeffizient	0,04–0,20	ASTM D1894
Härte	Shore D 55-65	ASTM D2240
Wasseraufnahme	<0,01 %	ASTM D570
Dauerbetriebstemperatur	-180°C bis +200°C	ASTM D746
Kurzzeitbetriebstemperatur	Bis +300°C	—
Chemische Beständigkeit	pH 0-14 (außer geschmolzene Alkalimetalle, Fluorverbindungen)	—
Spannungsfestigkeit	15-50 kV/mm	ASTM D149

Dimensionsfähigkeiten

Parameter	Fähigkeit
Bearbeitete Teile – CNC-Drehen	Bis zu 600 mm Durchmesser × 1200 mm Länge
Bearbeitete Teile – CNC-Fräsen	Bis zu 600×400×300mm
Formteile – Formpressen	Bis zu 3300 mm Durchmesser
Mindestwandstärke	Bis zu 0,8 mm (bearbeitet)
Toleranz – Standard	±0,05 mm
Toleranz – Präzision	±0,02 mm
Oberflächenbeschaffenheit	0,8–3,2 μm Ra (Polieren für feinere Oberflächen)

Qualitätssicherung

100 % reines Harzmaterial – kein Mahlgut, kein recyceltes Material. Gleichbleibende Qualität, Charge für Charge.

Vollständige Rückverfolgbarkeit – Jede Charge ist vom Rohmaterial bis zum fertigen Produkt rückverfolgbar. Materialzertifikate auf Anfrage erhältlich.

Präzisionsbearbeitung – Komponenten, die mit modernsten CNC-Geräten mit engen Toleranzen präzisionsgefertigt werden.

ISO 9001:2015 zertifiziert – Herstellungsprozesse zertifiziert nach ISO-Qualitätsmanagementsystemen.

FDA-konforme Qualitäten verfügbar – Reines PTFE und ausgewählte Qualitäten erfüllen die Anforderungen der FDA 21 CFR 177.1550.

Kostenloser DFM-Support – Wir bewerten Ihr Design und empfehlen Geometrie- oder Materialalternativen für geringere Kosten – gleiche Funktion, bessere Herstellbarkeit. In jedem Angebot enthalten.

Vom Prototyp bis zur Produktion – Vom einzelnen Prototyp bis zur Großserienproduktion – alles unterstützt. Vorlaufzeit: 5–7 Tage Prototyp, 7–15 Tage Produktion.

Test Test Test Test

FAQ

F: Was benötigen Sie, um individuell bearbeitete PTFE-Teile anzubieten, und wie lange dauert es?

A: Vier Dinge:

(1) Zeichnung oder Skizze: 3D (STEP/IGES), 2D (PDF) oder sogar eine Handskizze mit wichtigen Abmessungen.

(2) Materialqualität: Wir empfehlen, wenn Sie unsicher sind.

(3) Menge: Prototyp, Kleinserie oder Produktion.

(4) Anwendung: Temperatur, Medium, Druck (damit wir die richtige Sorte empfehlen können).

Angebotsbearbeitung: 24 Stunden.

Vorlaufzeit für Prototypen: 5–7 Tage.

Produktionsvorlaufzeit: 7–20 Tage.

Versand: Luft 5–15 Tage; Meer 15-30 Tage.

F: Welche Toleranzen können Sie erreichen und wie viel kostet die Sonderanfertigung?

A: Standardtoleranz: ±0,05 mm.

Präzision: ±0,02 mm.

Die Kosten hängen von Komplexität, Größe, Material, Toleranz und Menge ab.

Kostenvergleich: Ein Standardteil könnte 50 $ kosten. Ein kundenspezifisches Teil könnte 200 US-Dollar kosten. Wenn das Standardteil jedoch alle drei Monate ausgetauscht werden muss, amortisiert sich das kundenspezifische Teil im ersten Jahr.

Wir helfen Ihnen, Ihr Design zu optimieren, um die Kosten zu senken – kostenloses DFM-Feedback zu jedem Angebot. Keine versteckten Gebühren. Volle Transparenz.

F: Wo liegen die Grenzen und wie helfen Sie mir, Fehler zu vermeiden?

A: Temperatur: -180 °C bis +200 °C (kurzfristig bis zu +300 °C).

Chemische Grenzwerte:

Reines PTFE: nicht für geschmolzene Alkalimetalle oder Fluor.

Glasgefüllt: nicht für HF oder starke Alkalien geeignet.

Mit Kohlenstoff gefüllt: nicht für starke Oxidationsmittel geeignet.

Die häufigsten Fehler: Entwurf für Spritzguss (PTFE kann nicht spritzgegossen werden), zu enge Toleranzen (erhöht die Kosten) oder Auswahl der falschen Qualität für Ihre Medien.

Wir helfen Ihnen, diese Probleme zu vermeiden, indem wir jedem Angebot eine kostenlose DFM-Bewertung beilegen. Wir bewerten das Design, bestätigen die Kompatibilität, empfehlen die richtige Sorte und schlagen Geometriealternativen zu geringeren Kosten vor.

Wir fertigen nicht nur Teile, wir lösen Dichtungsprobleme.
