PTFE-Packungsset

Wählen Sie Taifno für hochwertige PTFE-Packungssätze; Wir sind ein chinesischer Hersteller mit über 20 Jahren Branchenerfahrung. Dieses speziell für dynamische Wellen entwickelte Produkt kompensiert den Verschleiß automatisch und stellt sich selbst wieder fest. Es bietet eine Lebensdauer von mehreren Jahren und hält Druck, Bewegung und chemischen Medien effektiv stand.

Anfrage absenden

Produktbeschreibung

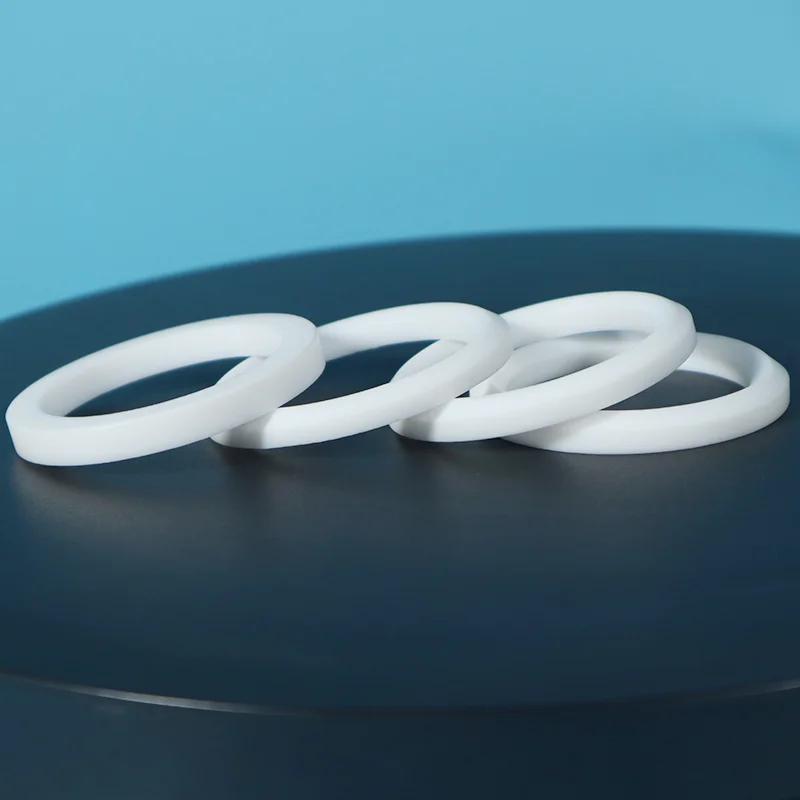

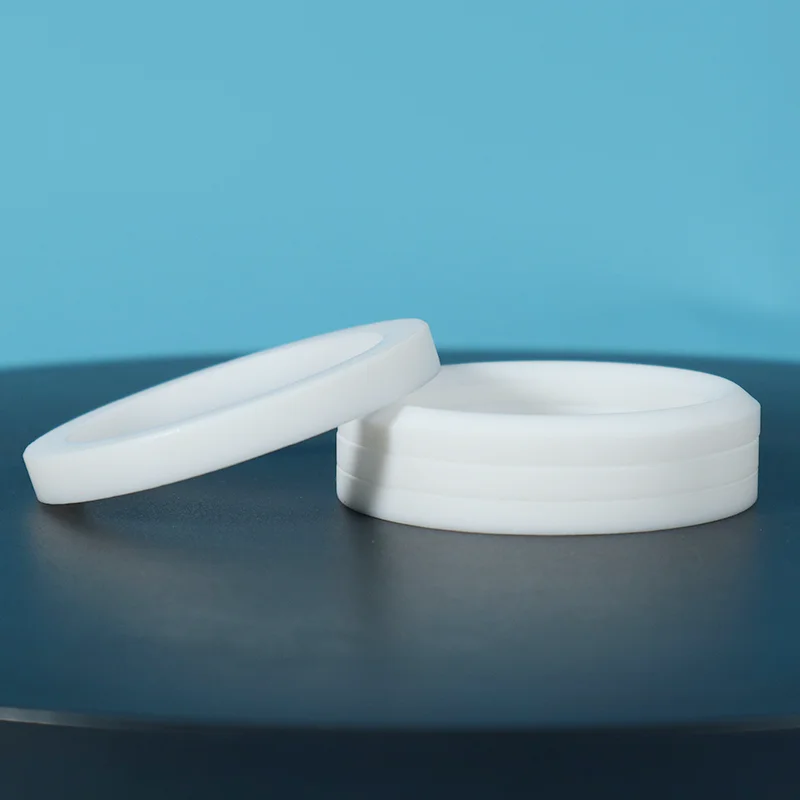

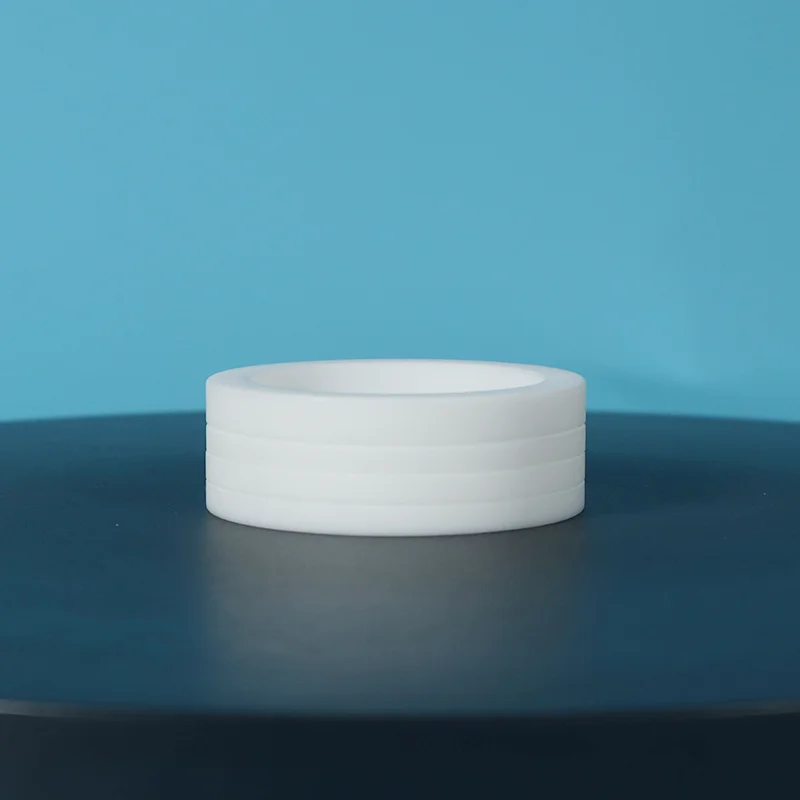

Der von Taifno hergestellte PTFE-Packungssatz besteht aus einem Satz PTFE-Dichtungsringen, darunter einem oberen Adapterring, V-förmigen Zwischenringen und einem unteren Adapterring, der für den Einbau in eine Stopfbuchse konzipiert ist.

Es eignet sich für einen Temperaturbereich von -180 °C bis +200 °C, hält Drücken bis 500 bar stand, deckt einen pH-Bereich von 0–14 ab und unterstützt Lineargeschwindigkeiten von bis zu 5 m/s.

PTFE Packing Set

Warum sollten Sie sich für ein PTFE-Packungsset entscheiden?

O-Ring-Problem	Warum es passiert	Wie das Verpackungsset das Problem behebt
Undichtigkeiten an beweglichen Wellen	O-Ringe sind statische Dichtungen – konzipiert für feste Nuten, nicht für Wellenbewegungen	V-Ringe sind dynamisch – Dichtlippen bewegen sich mit der Welle
Kann nicht angepasst werden	Nach der Installation ist die Dichtkraft fixiert	Bei Verschleiß die Stopfbuchsenmutter nachziehen – keine Demontage
Scheitert bei Chemikalien	Gummi quillt auf, verhärtet oder zersetzt sich	PTFE ist chemisch inert – pH 0-14
Alle paar Monate ausgetauscht	Druckverformungsrest – Gummi verformt sich dauerhaft	PTFE hat keinen Druckverformungsrest – hält Jahre
Temperatur begrenzt	Gummi härtet bei Kälte aus, erweicht bei Hitze	-180 °C bis +200 °C – kryogen bis zur Sterilisation

Das O-Ring-Problem

Drei Hauptvorteile

1. Einstellbare Siegelkraft: O-Ringe sind fixiert – nach dem Einbau kann die Dichtkraft nicht mehr angepasst werden. PTFE-Packungssätze sind nachspannbar. Da sich die Packung mit der Zeit abnutzt, ziehen Sie einfach die Stopfbuchsmutter fest, um die Dichtleistung wiederherzustellen. Keine Demontage erforderlich.

2. Dynamische Abdichtung für bewegliche Wellen: O-Ringe sind statische Dichtungen – sie dichten in einer festen Nut ab und versagen, wenn sich die Welle bewegt. PTFE-V-Ringe sind speziell für hin- und hergehende und langsame Drehbewegungen konzipiert – die Dichtlippen bewegen sich mit der Welle und halten den Kontakt unter Druck aufrecht.

3. Druckunterstützte Abdichtung: Die V-förmige Geometrie ist so konstruiert, dass sie druckaktiviert ist: Wenn der Systemdruck steigt, werden die Dichtlippen fester gegen die Stange und das Gehäuse gedrückt, wodurch die Dichtwirkung automatisch verbessert wird.

Materieller Vorteil

Eigentum	PTFE-Packungsset
Chemische Beständigkeit	pH 0-14 – praktisch universell
Temperaturbereich	-180°C bis +200°C
Reibungskoeffizient	0,05–0,20 – niedrigster Wert aller Feststoffe
Selbstschmierend	Ja – keine externe Schmierung erforderlich
FDA-konforme Qualitäten	Auf Anfrage erhältlich
Kompressionssatz	Keine – PTFE verfestigt sich nicht wie Gummi

Vergleich: Packungssatz vs. O-Ring vs. Verbunddichtung

Besonderheit	PTFE-V-Ring-Packung	O-Ring	PTFE-Verbunddichtung
Dichtungstyp	Dynamisch – gebaut für die Bewegung von Wellen	Statisch – nur feste Nut	Dynamisch – hohe Geschwindigkeit
Einstellbar?	✅ Ja – wieder festziehbar	❌ Nein – behoben	❌ Nein – behoben
Temperaturbereich	-180°C bis +200°C	Gummi begrenzt	-180°C bis +200°C
Druckbereich	Bis 500 bar	Mäßig	Bis 500 bar
Chemische Beständigkeit	★★★★★	★★☆☆☆	★★★★★
Toleranz der Wellenbewegung	Hoch – behebt Fehlausrichtungen	Schlecht – fällt bei beweglichen Wellen aus	Mäßig – Ausrichtungsempfindlich
Lebensdauer im harten Einsatz	Jahre	Monate	Jahre
Kosten (anfänglich)	$$$	$	$$$
Kosten (Gesamtbesitz)	Am niedrigsten	Höchste	Mäßig
Anwendung	Schwere Beanspruchung, niedrige Geschwindigkeit, raue Bedingungen	Nur statische Abdichtung	Hohe Geschwindigkeit, geringe Reibung

Anwendungen

Primärindustrien

Industrie	Anwendung
Chemische Verarbeitung	Ventilschäfte, Chemiepumpen, Reaktoren – Säuren, Lösungsmittel, Ätzmittel
Öl und Gas	Regelventile, Absperrschieber, BOPs – NACE/API-Klassen verfügbar
Pharmazeutisch	Sterile Verarbeitung, Arzneimittelherstellung – FDA/USP-Qualitäten verfügbar
Essen und Trinken	Hygieneventile, Abfüllgeräte – FDA-konformes reines PTFE
Stromerzeugung	Hochtemperaturdampfsysteme, Turbinendichtungen
Halbleiter	Hochreine Chemikalienverteilung, Reinraumausrüstung
Allgemeine Industrie	Hydraulische Pressen, Spritzgussmaschinen, Kompressoren, Mischer, Rührwerke

Typische Ausrüstung

Steuer- und Absperrventile

Absperrschieber, Kugelhähne, Kugelhähne

Kolbenpumpen

Kreiselpumpen (langsam rotierend)

Hydraulikzylinder und Aktoren

Kompressoren

Mischer und Rührwerke

Schmiedepressen, Spritzgussmaschinen

Factory Factory Factory Factory

Anwendungen aus der Praxis

Fallstudie 1: Ventilschaftpackung in einer Chemiefabrik

Herausforderung: Eine Chemiefabrik, die aggressive Säure bei 150 °C verarbeitet, ersetzte alle zwei bis drei Monate die O-Ringe an den Steuerventilschäften – was zu kostspieligen Ausfallzeiten und Sicherheitsbedenken führte.

Lösung: PTFE-V-Ring-Packungssatz mit Kohlenstofffüllung. Mit den empfohlenen Drehmomentspezifikationen installiert.

Ergebnis: 18 Monate lang keine Leckage. Die Packung wurde während der geplanten Wartung zweimal nachgezogen. 80 % Reduzierung der Wartungskosten und Ausfallzeiten.

Fallstudie 2: Packung für Schlammpumpen

Herausforderung: Eine Schlammpumpe, die abrasive Medien fördert, verschleißte alle 4–6 Wochen die Standardverpackung, was häufige Produktionsunterbrechungen erforderlich machte.

Lösung: Glasgefüllter PTFE-Packungssatz mit Anti-Extrusionsringen.

Ergebnis: Das Verpackungsset hielt 8 Monate – 8x länger als die vorherige Lösung. Wartungsintervalle verlängert. Die Produktionsverfügbarkeit wurde erheblich verbessert.

Fallstudie 3: Einhaltung diffuser Emissionen

Herausforderung: Eine Erdgasverarbeitungsanlage musste die ISO 15848-Standards für diffuse Emissionen an kritischen Regelventilen erfüllen.

Lösung: emissionsarmer Packungssatz auf PTFE-Basis mit proprietärem Schmierpaket, getestet nach ISO 15848.

Ergebnis: Emissionskonformität bestanden. Leckraten deutlich unter den zulässigen Grenzwerten. Langfristige Leistung durch kontinuierliche Überwachung verifiziert.

Hinweis: Die tatsächlichen Fallergebnisse variieren je nach Anwendungsbedingungen. Kontaktieren Sie uns für anwendungsspezifische Empfehlungen.

Technische Spezifikationen

Parameter	Wert
Temperaturbereich	-180°C bis +200°C (PTFE), bis +315°C (modifizierte Typen)
Betriebsdruck	Bis zu 500 bar (50 MPa) – abhängig von Design und Stützringen
Höchstgeschwindigkeit	< 5 m/s (hin- und hergehend)
pH-Bereich	0-14 (ausgenommen geschmolzene Alkalimetalle, Fluorverbindungen)
Materialoptionen	Reines PTFE, kohlenstoffgefüllt, glasgefüllt, MoS₂-gefüllt
Standards	API 6A, NACE, NORSOK M-710 (verfügbar)
Durchmesserbereich	Benutzerdefiniert: 3 mm bis 1000 mm+

Materialqualitätsoptionen

Grad	Am besten für	Limit
Reines PTFE	Saubere Chemikalien, FDA-Anwendungen, allgemeine Wartung – geringste Reibung	Geringere Verschleißfestigkeit – nicht für Schleifmittel
Mit Kohlenstoff gefülltes PTFE	Hohe Geschwindigkeit, Wärmeableitung, geringe Reibung – wo sich Hitze staut	Nicht für starke Oxidationsmittel
Glasgefülltes PTFE	Abrasive Medien, hohe Belastung, Verschleißfestigkeit – dort, wo Partikel vorhanden sind	Weiche Schäfte können beschädigt werden – verwenden Sie gehärtete Schäfte oder Hülsen
MoS₂-gefülltes PTFE	Klebrige Medien, niedriges Drehmoment, verbesserte Schmierfähigkeit – dort, wo Medien haften bleiben	Nicht für oxidierende Säuren

Qualitätssicherung

100 % reines PTFE-Material – kein Mahlgut, kein recyceltes Material. Gleichbleibende Qualität, Charge für Charge.

Vollständige Rückverfolgbarkeit – Jede Charge ist vom Rohmaterial bis zum fertigen Produkt rückverfolgbar. Materialzertifikate auf Anfrage erhältlich.

Präzisionsformung – Jeder Packungsring wird mit engen Toleranzen präzisionsgeformt oder bearbeitet.

Installationsanleitung – Detaillierte Installationsanweisungen und Drehmomentangaben liegen jeder Bestellung bei.

ISO-Qualitätssystem – Herstellungsprozesse folgen internationalen Qualitätsstandards.

Verfügbare FDA-Qualitäten – FDA-konforme und USP-Klasse-VI-Qualitäten für Lebensmittel- und Pharmaanwendungen.

Test Test Test Test

FAQ

F: Was ist ein PTFE-Packungssatz und wie funktioniert er?

A: Es handelt sich um einen Stapel aus PTFE-Ringen, einem oberen Adapter, V-förmigen Mittelringen und einem unteren Adapter, installiert in einer Stopfbuchse.

Beim Anziehen der Stopfbuchsmutter dehnen sich die V-Ringe radial gegen Welle und Gehäuse aus. Durch den Systemdruck werden die Dichtlippen noch stärker angeregt und die Dichtung wird bei steigendem Druck fester. Selbstverstärkend. Bei Verschleiß nachspannbar.

F: Packungssatz vs. O-Ring, wann sollte ich wechseln?

A: Schalten Sie um, wenn die O-Ringe ständig versagen, bei beweglichen Wellen, bei Druckschwankungen oder in aggressiven Chemikalien.

O-Ringe sind statisch, sie dichten in festen Nuten ab. Packungssätze sind dynamisch, einstellbar, nachspannbar und für bewegliche Teile ausgelegt.

Kostenvergleich: O-Ringe kosten im Voraus weniger. Wenn Sie sie jedoch alle drei Monate austauschen, sparen Sie mit einem Verpackungssatz, der drei bis fünf Jahre hält, eine Menge US-Dollar an Teilen, Arbeit und Ausfallzeiten.

F: Was sind die Grenzen und der häufigste Installationsfehler?

A: Temperatur: -180°C bis +200°C (bis +315°C modifiziert).

Druck: bis 500 bar. Geschwindigkeit: < 5 m/s.

Der häufigste Fehler: Überdrehen der Stopfbuchse. PTFE ist weich, übermäßige Kompression verursacht Kaltfluss, verformt Ringe und führt zu Undichtigkeiten anstelle einer Abdichtung. Verwenden Sie einen Drehmomentschlüssel. In mehreren Schritten festziehen.

Befolgen Sie unsere Installationsanleitung, die jeder Bestellung beiliegt.
