Federunterstützte U-förmige Dichtung

Die Feder in der U-förmigen federvorgespannten Dichtung sorgt für Dichtkraft unter Nulldruckbedingungen; Wenn der Systemdruck in den U-förmigen Hohlraum eintritt, werden die Dichtlippen fester gegen die Welle gedrückt. Je höher der Druck, desto dichter die Dichtung.

Darüber hinaus bietet das PTFE-Material eine hervorragende universelle chemische Beständigkeit und einen weiten Betriebstemperaturbereich von -180 °C bis +200 °C; Es unterstützt Drücke bis zu 40 MPa (dynamisch) / 60 MPa (statisch) und lineare Geschwindigkeiten bis zu 15 m/s und ist somit für ein breites Spektrum an Betriebsbedingungen geeignet.

Was ist eine federunterstützte U-Typ-Dichtung?

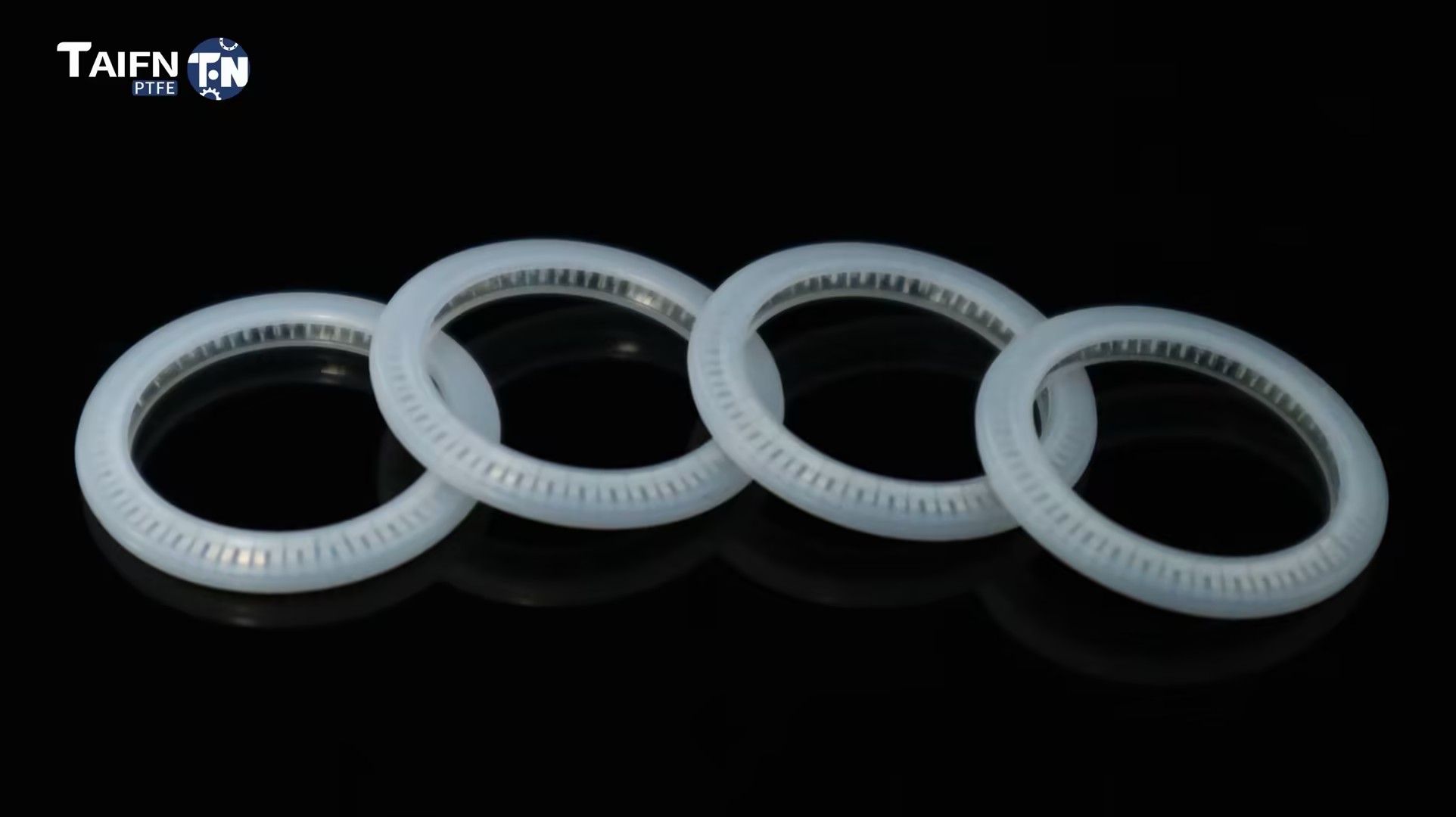

Die federvorgespannte U-Dichtung besteht aus einem U-förmigen PTFE-Mantel mit einer Metallfeder im Inneren. Es handelt sich um ein unidirektionales Dichtungselement, das für Stangenanwendungen (innere Dichtung) oder Kolbenanwendungen (äußere Dichtung) entwickelt wurde.

So funktioniert es:

Nulldruck: Die Feder sorgt für die anfängliche Dichtkraft und dichtet auch dann ab, wenn das System nicht unter Druck steht

Unter Druck: Systemdruck dringt in den U-Hohlraum ein und drückt die Dichtlippen stärker gegen die Passfläche, Druck = dichtere Abdichtung

Selbstverstärkend: Die Feder gleicht Verschleiß, Hardwaretoleranzen und Temperaturwechsel aus und hält die Dichtungskraft über die Zeit aufrecht

U-Typ vs. V-Typ: Welches brauchen Sie?

Warum U-Typ wählen?

Vergleichs- und Auswahlleitfaden

U-Typ vs. O-Ring vs. V-Typ

Kurzanleitung zur Auswahl

Primäre Anwendungen

Anwendungen aus der Praxis

Fallstudie 1: Chemiepumpe – 3x längere Lebensdauer

Herausforderung: Ein Chemiewerk ersetzte alle zwei bis drei Monate Gummi-O-Ringe an Kolbenpumpen, die Lösungsmittel fördern, da diese aufquellen und verhärten, was zu Produktionsunterbrechungen führt.

Lösung: Installierte federunterstützte U-förmige Dichtung mit kohlenstoffgefülltem PTFE-Mantel und Feder aus Edelstahl 316. Standard-AS568A-Rillendesign beibehalten.

Ergebnis: Dichtungen hielten über 9 Monate, dreimal länger als Gummi. Keine Leckage. Die Wartungsintervalle wurden von Wochen auf Saisons verlängert.

Fallstudie 2: Pharmazeutischer Füllstoff – FDA-Konformität

Herausforderung: Eine pharmazeutische Abfüllmaschine benötigte eine Dichtung für eine Zellenradschleuse, die sterile Produkte verarbeitet. Gummi-O-Ringe konnten die FDA-Prüfung auf extrahierbare Stoffe nicht bestehen.

Lösung: Mitgelieferte U-förmige Federdichtung mit reinem PTFE-Mantel und Feder aus Edelstahl 316. FDA-konformes Material. Vollständige Dokumentation zur Verfügung gestellt.

Ergebnis: FDA-Test für extrahierbare Stoffe bestanden. Die Dichtung überstand wiederholte CIP/SIP-Sterilisationszyklen. Kein Ersatz in 18 Monaten.

Hinweis: Die tatsächlichen Fallergebnisse variieren je nach Anwendungsbedingungen. Kontaktieren Sie uns für anwendungsspezifische Empfehlungen.

Technische Spezifikationen

Produkteigenschaften

Optionen für Jackenmaterialien

Federmaterialoptionen

Federtypoptionen

Taifno-Qualitätssicherung

100 % reines PTFE-Harz – kein Mahlgut, kein recyceltes Material. Gleichbleibende Qualität, Charge für Charge.

Präzise CNC-Bearbeitung – Keine Formkosten. Kundenspezifische Größen von 5 mm bis 3300 mm Durchmesser.

Vollständige Rückverfolgbarkeit – Jede Charge ist vom Rohmaterial bis zur fertigen Versiegelung rückverfolgbar. Materialzertifikate auf Anfrage.

ISO 9001-zertifiziert – Herstellungsprozesse, die nach ISO-Qualitätsmanagementsystemen zertifiziert sind.

FDA-konforme Qualitäten verfügbar – Reines PTFE erfüllt die Anforderungen der FDA 21 CFR 177.1550 und des BfR.

Verfügbare Federlegierungen – 301/316 SS Standard; Elgiloy, Hastelloy, Inconel für extreme Bedingungen.

Kompatibilität mit Standardnuten – Passend für Standard-O-Ringnuten nach AS568A und DIN 3771.

FAQ

F: Was ist eine U-förmige Federdichtung und wann sollte ich sie verwenden?

A: Ein U-förmiger PTFE-Mantel mit einer Metallfeder im Inneren. Dichtungen von Nulldruck bis Hochdruck (bis zu 60 MPa) an beweglichen Wellen.

Verwenden Sie es, wenn O-Ringe oder Gummilippendichtungen versagen, an Kolbenstangen, Ventilschäften und dynamischen Anwendungen mit aggressiven Chemikalien, extremen Temperaturen oder hohem Druck.

U-Typ vs. V-Typ: U-Typ ist eine radiale Abdichtung für Kolbenstangen und Ventilschäfte. V-Typ ist axial dichtend, für Flansche und Abdeckungen.

Wenn Sie eine bewegliche Stange abdichten: Wählen Sie den U-Typ.

Wenn Sie einen Flansch oder eine Abdeckung abdichten: Wählen Sie den V-Typ.

F: Wie viel kostet eine U-förmige Federdichtung?

A: Die Kosten hängen vom Durchmesser, dem Mantelmaterial, der Federlegierung, dem Federtyp und der Menge ab. Standardgrößen beginnen bei ungefähr X−X−Y. Custom sizes quoted per drawing.

Kosten für Federlegierungseinschläge: 301/316 SS (Standard, niedrigste Kosten) → Elgiloy/Hastelloy (extreme Korrosion/hohe Temperatur, höhere Kosten).

Kosten für Federstöße: Spiralfeder (höhere Belastung) vs. Ausleger (dynamisches Schaben) vs. V-Feder (geringe Reibung).

F: Was sind die Grenzen und die häufigsten Installationsfehler?

A: Temperatur: -180 °C bis +200 °C (abhängig von der Sorte).

Druck: bis zu 40 MPa (dynamisch) / 60 MPa (statisch).

Geschwindigkeit: bis zu 15 m/s (reziprok), bis zu 1-3 m/s (rotierend).

Chemische Grenzwerte:

PTFE-Mantel: nicht für geschmolzene Alkalimetalle oder elementares Fluor.

Glasgefüllt: nicht für HF oder starke Alkalien.

Mit Kohlenstoff gefüllt: nicht für starke Oxidationsmittel geeignet.

Drei häufige Fehler:

(1) Beschädigung der Lippe während der Installation: Vor der Installation überprüfen.

(2) Zu festes Anziehen oder falsches Nutdesign: U-Dichtungen passen in Standard-O-Ringnuten AS568A. Falsche Abmessungen beschädigen die Dichtung.

(3) Einbau rückwärts: U-Dichtungen sind richtungsabhängig. Die U-Öffnung muss zur Druckseite zeigen (wo der Druck in das „U“ eintritt).
