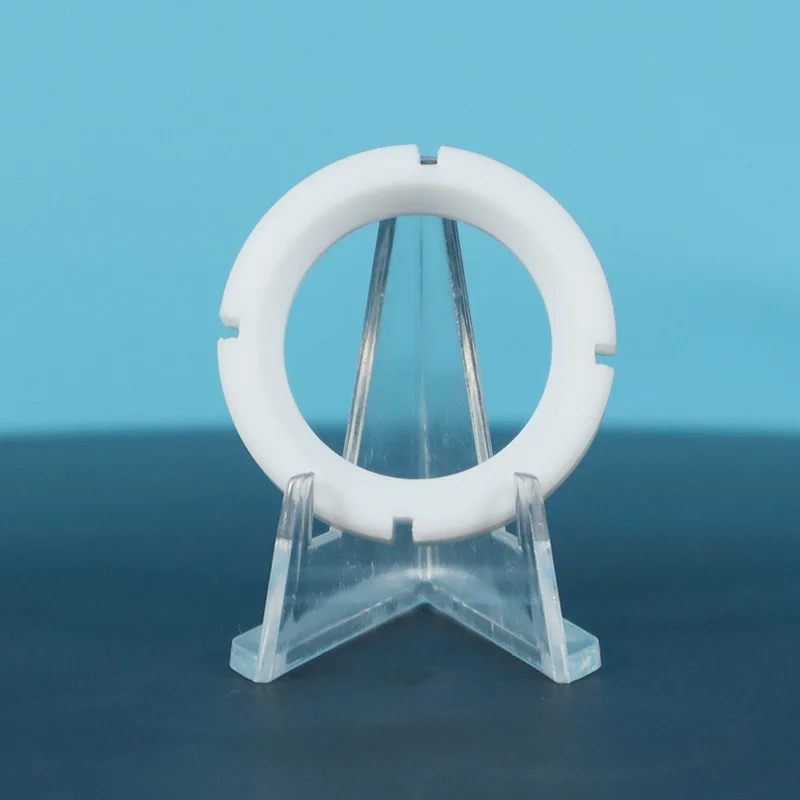

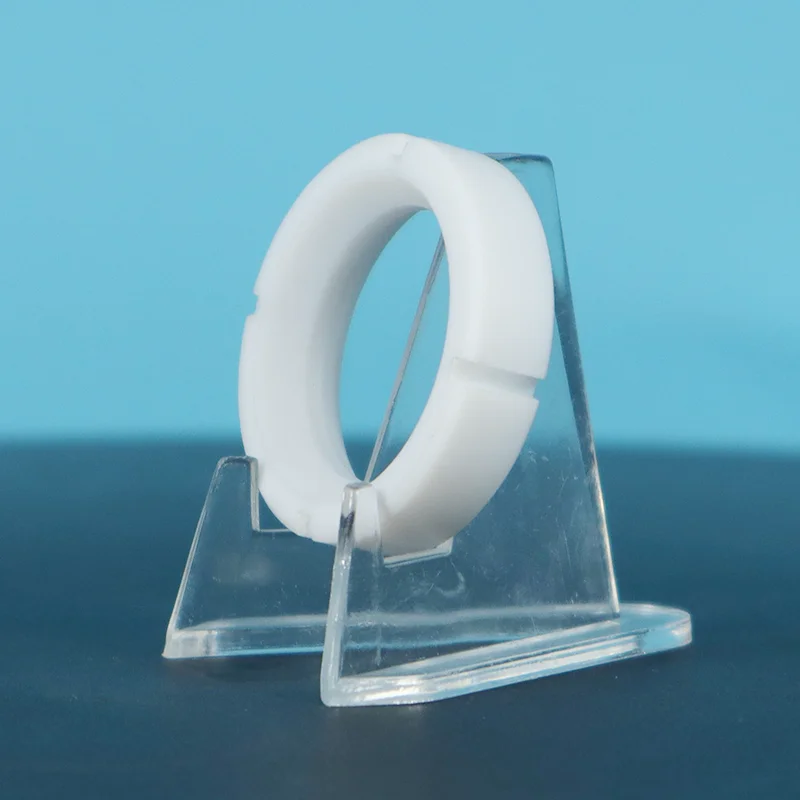

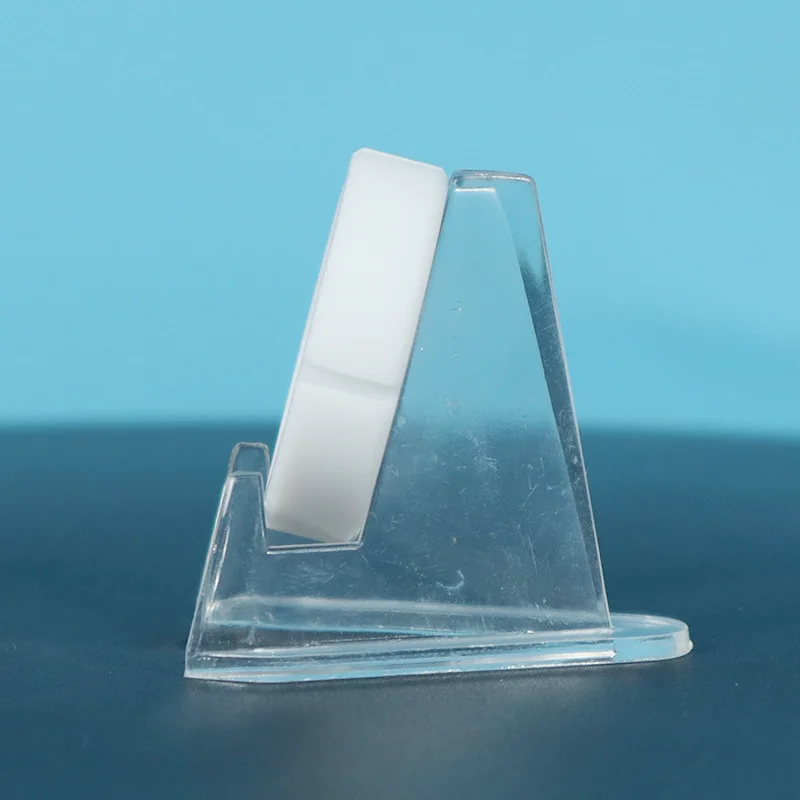

Ventilsitz aus reinem PTFE

Ventilsitze aus reinem PTFE bieten blasendichtes Absperrverhalten, universelle chemische Beständigkeit, niedriges Betriebsdrehmoment und einen großen Betriebstemperaturbereich. Als professioneller Hersteller bietet Taifno verschiedene Spezifikationen an, darunter reines und gefülltes PTFE; Bitte kontaktieren Sie uns mit Ihren spezifischen Anwendungsanforderungen.

Anfrage absenden

Produktbeschreibung

Ventilsitze aus reinem PTFE sind für einen Temperaturbereich von -180 °C bis +200 °C geeignet, halten Drücken bis zu 414 bar stand und sind mit einem pH-Bereich von 0–14 kompatibel; Im Chemieeinsatz ist ihre Lebensdauer drei- bis fünfmal so hoch wie die von Gummi- oder EPDM-Komponenten. Taifno bietet maßgeschneiderte Lösungen und kostenlose Muster; Bitte kontaktieren Sie uns für ein Angebot und technischen Support.

Virgin PTFE Valve Seat

Warum sollten Sie sich für Ventilsitze aus reinem PTFE entscheiden?

Das Sitzmaterialproblem

Wenn Sie derzeit Ventilsitze aus Gummi, EPDM oder Metall verwenden, treten möglicherweise eines oder mehrere dieser Probleme auf:

Problem	Warum es passiert	Wie PTFE das Problem behebt
Ihre Ventile sind nach einigen Monaten undicht	Gummi quillt auf, verhärtet sich oder wird durch Chemikalien zersetzt	PTFE ist chemisch inert und bleibt in fast allen Medien stabil
Ihre Ventile lassen sich nur schwer drehen	Metallsitze erfordern ein hohes Drehmoment; Gummi klebt am Medium	PTFE hat die geringste Reibung – reibungsloser Betrieb mit niedrigem Drehmoment
Medien verunreinigen Ihr Produkt	Gummi oder Metall können in Ihren Prozess gelangen	PTFE ist rein, FDA/USP-konform – keine Kontamination
Sie tauschen die Sitze jedes Jahr aus	Gummi hat eine begrenzte Lebensdauer; Metall trägt	PTFE hält 3–5x länger – weniger Auswechselungen, weniger Ausfallzeiten
Eine Null-Leckage kann nicht erreicht werden	Metallsitze sind nicht blasendicht (nur Klasse IV/V)	PTFE sorgt für eine blasendichte Absperrung der Klasse VI

Drei Hauptvorteile

1. Universelle chemische Beständigkeit: PTFE ist gegenüber praktisch allen Säuren, Basen, Lösungsmitteln und Kohlenwasserstoffen chemisch inert. Es löst Dichtungsprobleme in der Chemie-, Erdöl-, Pharma- und Lebensmittelindustrie, die andere Materialien nicht bewältigen können. Ein Sitzmaterial für fast jedes Medium.

2. Blasendichte Absperrung: PTFE-Weichsitze bieten eine Absperrung der Klasse VI (blasendicht), die dichteste Leckageklasse, die erreichbar ist. Metallsitze können dies nicht leisten. Gummi kann, aber Gummi versagt in aggressiven Medien. PTFE sorgt für Null-Leckage ohne die chemischen Einschränkungen.

3. Geringste Reibung: PTFE hat den niedrigsten Reibungskoeffizienten unter den Feststoffmaterialien (0,05–0,20) und sorgt so für einen reibungslosen Ventilbetrieb, geringe Drehmomentanforderungen und einen geringeren Verschleiß des Stellantriebs. Kein Kleben. Kein Fressen. Keine Medienansammlung.

Vergleich: PTFE vs. andere Sitzmaterialien

Kosten- und Leistungsvergleich

Material	Am besten für	Kosten (anfänglich)	Lebensdauer im Chemiedienst	Gesamtkosten (3 Jahre)
Gummi/EPDM	Wasser, Luft, niedrige Temperaturen	$ (1x)	6-12 Monate	$$$$ (3-6 Ersetzungen)
Metall	Hohe Temperaturen, hoher Druck, Schleifmittel	$$$$ (4-5x)	5+ Jahre	$$$ (kein Ersatz, aber hohe Anschaffungskosten)
Reines PTFE	Saubere Chemikalien, FDA-Anwendungen, niedriger Druck	$$ (2x)	2-3 Jahre	$$ (1 Ersatz)
Gefülltes PTFE	Schleifmittel, hoher Druck, hohe Temperatur	$$$ (3x)	3-5+ Jahre	$ (keine Ersetzungen)

Leistungsvergleich

Eigentum	Gummi/EPDM	Metall	Reines PTFE	Gefülltes PTFE
Temperaturbereich	-40°C bis +150°C	Bis zu 650°C+	-180°C bis +200°C	-180°C bis +200°C
Chemische Beständigkeit	★★☆☆☆	★★★☆☆	★★★★★	★★★★★
Versiegelungsklasse	Klasse VI	Klasse IV-V	Klasse VI	Klasse VI
Reibung	★★☆☆☆	★☆☆☆☆	★★★★★	★★★★☆
Kriechwiderstand	★★★★☆	★★★★★	★★☆☆☆	★★★★☆
Verschleißfestigkeit	★★★☆☆	★★★★★	★★☆☆☆	★★★★★
FDA-konform	Beschränkt	❌	✅ Ja	✅ (Nur Jungfrau)
Kosten (anfänglich)	$	$$$$	$$	$$$
Am besten für	Wasser, Luft, niedrige Temperatur	Extreme Bedingungen	Saubere Chemikalien	Schleifmittel, hoher Druck

Kurzanleitung zur Auswahl

Wenn Ihr Service...	Wählen...
Saubere Chemikalien, FDA-Anwendungen, niedriger Druck	Reines PTFE
Abrasive Medien, Schlämme, hoher Druck	Glasgefülltes PTFE
Hohe Geschwindigkeit, Wärmeableitung, Trockenlauf	Mit Kohlenstoff gefülltes PTFE
Permeationsempfindliche, thermisch wechselnde, kritische Chemikalien	TFM™ modifiziertes PTFE
Hohe Temperatur (über +300°C), extremer Druck	Metall oder PEEK
Wasser, Luft, niedrige Temperatur, niedrige Kosten haben Priorität	Gummi/EPDM
Nicht sicher? Senden Sie uns Ihr Medium, Temperatur, Druck	Wir empfehlen

Anwendungen

Primärindustrien

Industrie	Anwendung	Empfohlene Note
Chemische Verarbeitung	Kugelhähne, Regelventile für den Umgang mit Säuren, Lösungsmitteln und Laugen	Reines PTFE oder TFM™ modifiziert
Öl und Gas	Hochdruckkugelhähne, Bohrlochkopfausrüstung, Rohrleitungen	Glasgefülltes oder kohlenstoffgefülltes PTFE
Pharmazeutisch	Sterile Verarbeitung, API-Herstellung	Reines PTFE (FDA/USP)
Essen und Trinken	Sanitärventile, Abfüllanlagen	Reines PTFE (FDA-zugelassen)
Zellstoff und Papier	Abrasive Schlammventile, Fermenterventile	Glasgefülltes PTFE
Stromerzeugung	Dampfsysteme, Kühlwasserventile	RPTFE oder PEEK
Kryo-Service	LNG, flüssiger Sauerstoff, kryogene Flüssigkeiten	PCTFE oder modifiziertes PTFE

Typische Ausrüstung

Schwimmende und zapfengelagerte Kugelhähne

Absperrklappen

Absperrschieber und Durchgangsventile

Kükenhähne

Steuerventile

Rückschlagventile

Factory Factory Factory Factory

Anwendungen aus der Praxis

Fallstudie 1: Permeationsproblem mit TFM™-modifiziertem PTFE gelöst

Herausforderung: Der Kunde eines Kugelhahnherstellers verwendete PTFE-Ventilsitze, die keinen ausreichenden Widerstand gegen Verformung, Verschleiß und Permeation boten. Außerdem neigte das PTFE dazu, aufzuquellen und sich zusammenzuziehen, was zu einer mangelhaften Abdichtung führte.

Lösung: Das Ventilsitzmaterial wurde auf TFM™-modifiziertes PTFE umgestellt, mit viel größerer Verformungsbeständigkeit und geringerer Permeationsrate. Das Material sorgte außerdem für eine glattere Oberfläche, reduzierte die Reibung und verbesserte die Dichtung zwischen Kugel und Sitz.

Ergebnis: Der neue Sitz bot eine bessere Permeationsbeständigkeit, eine verbesserte Dimensionsstabilität und eine verbesserte strukturelle Integrität. Der Hersteller produziert jetzt Ventilsitze in Größen von ¾ bis 54 Zoll mit Anwendungen in der chemischen Verarbeitung, der Ethanol-, Öl- und Gas-, Eisenbahn-, Papier- und Lebensmittelindustrie.

Fazit: Eine Materialänderung löste drei Probleme: Permeation, Verformung und Reibung. Kein weiterer Ersatz erforderlich.

Fallstudie 2: Verdoppelte Lebensdauer des PTFE-Sitzes

Herausforderung: Ein Hersteller von Getränkekonzentraten sah sich aufgrund aggressiver Aromachemikalien bei Temperaturen unter 50 °C und einem Druck unter 5 bar mit einem Dichtungsausfall an Absperrklappen konfrontiert. Die OEM-FPM-Dichtung schwoll an, bildete Falten und löste sich unter chemischem Angriff ab.

Lösung: FPM durch Sitz auf PTFE-Basis ersetzt.

Ergebnis: Der neue Sitz auf PTFE-Basis hielt 3 Monate, im Vergleich zum ursprünglichen FPM-Sitz, der 1,5 Monate hielt. Verdoppelte Lebensdauer. Reduzierte Wartungsausfallzeiten um 50 %.

Fazit: Einfache Materialaufrüstung. 2x längere Lebensdauer. Die halbe Ausfallzeit.

Fallstudie 3: Glasgefülltes PTFE – 8x längere Lebensdauer

Herausforderung: Ein Bergbaubetrieb tauschte alle 4–6 Wochen Ventilsitze an Schlammventilen aus, die abrasive Erzpartikel verarbeiten. Die Sitze aus reinem PTFE nutzten sich schnell ab, was zu häufigen Produktionsunterbrechungen führte.

Lösung: Upgrade auf glasfaserverstärkte PTFE-Sitze mit erhöhter Verschleißfestigkeit und Festigkeit.

Ergebnis: Sitze hielten 8 Monate, 8x länger als reines PTFE. Die Produktionsverfügbarkeit wurde erheblich verbessert. Wartungsintervalle von Wochen auf Monate verlängert.

Fazit: Eine Änderung. 8x längere Lebensdauer. 80 % Reduzierung der Ausfallzeiten.

Hinweis: Die tatsächlichen Fallergebnisse variieren je nach Anwendungsbedingungen. Kontaktieren Sie uns für anwendungsspezifische Empfehlungen.

Technische Spezifikationen

Parameter	Reines PTFE	Mit Glas gefüllt	Mit Kohlenstoff gefüllt	TFM™ modifiziert
Temperaturbereich	-180°C bis +200°C	-196°C bis +260°C	-200°C bis +230°C	-200°C bis +260°C
Druckbereich	Bis zu 70 bar	Klasse 800+	Klasse 800+	Klasse 800+
Kriechwiderstand	★★☆☆☆	★★★★☆	★★★☆☆	★★★★★
Verschleißfestigkeit	★★☆☆☆	★★★★★	★★★★☆	★★★☆☆
Chemische Beständigkeit	pH-Wert 0-14	Hervorragend (nicht HF/Alkali)	Ausgezeichnet (keine Oxidationsmittel)	pH-Wert 0-14
Permeationswiderstand	★★☆☆☆	★★★☆☆	★★★☆☆	★★★★★
FDA-konform	✅ Ja	❌ Nein	❌ Nein	✅ Ja
Farbe	Weiß	Grauweiß	Schwarz	Weiß

Verfügbare Qualitäten

Grad	Am besten für	Hauptvorteil	Chemischer Grenzwert	Kosten
Reines PTFE	Saubere Chemikalien, FDA, niedriger Druck	Universelle chemische Beständigkeit, geringste Reibung	Kaltfluss unter Last	$
Glasgefülltes PTFE	Schleifmittel, Schlämme, hohe Belastung	Beste Verschleißfestigkeit, Festigkeit	Nicht für HF oder starke Alkalien geeignet	$$
Kohlenstoffgefülltes PTFE	Hohe Geschwindigkeit, Wärmeableitung	Wärmeleitfähigkeit, geringe Reibung	Nicht für starke Oxidationsmittel	$$
TFM™ modifiziertes PTFE	Permeationsempfindliche, kritische Dienste	Geringste Permeation, beste Stressregeneration	Höhere Kosten	$$$
PCTFE	Kryotechnik, Hochdruck	Hervorragende Leistung bei niedrigen Temperaturen	Begrenzt auf +150°C	$$$
SPÄHEN	Extreme Temperatur, hohe Belastung	Höchste Festigkeit, Verschleißfestigkeit	Sehr hohe Kosten	$$$$

Qualitätssicherung

100 % reines Harzmaterial – kein Mahlgut, kein recyceltes Material. Gleichbleibende Qualität, Charge für Charge.

Vollständige Rückverfolgbarkeit – Jede Charge ist vom Rohmaterial bis zum fertigen Produkt rückverfolgbar. Materialzertifikate auf Anfrage erhältlich.

Präzisionsbearbeitung – Sitze werden mit CNC-Drehmaschinen mit engen Toleranzen (Genauigkeit ± 0,1 mm) präzisionsgefertigt.

ISO 9001-zertifiziert – Herstellungsprozesse, die nach ISO-Qualitätsmanagementsystemen zertifiziert sind.

FDA-konforme Qualitäten verfügbar – Reine PTFE-Qualitäten erfüllen die Anforderungen der FDA 21 CFR 177.1550.

Kundenspezifische Designunterstützung – Technische Unterstützung zur Optimierung der Sitzgeometrie für Ihr spezifisches Ventildesign.

Test Test Test Test

FAQ

F: Was ist ein reiner PTFE-Ventilsitz und woher weiß ich, ob meiner ausgetauscht werden muss?

A: Die Dichtungskomponente, an der die Kugel, die Scheibe oder der Stopfen auf das Ventilgehäuse trifft. PTFE bietet universelle chemische Beständigkeit, geringe Reibung und einen blasendichten Abschluss der Klasse VI.

Ersetzen Sie es, wenn Sie Folgendes bemerken: Leckage durch das geschlossene Ventil, höheres als das normale Betriebsdrehmoment, sichtbaren Verschleiß oder Riefenbildung oder nach längerem Einsatz unter anspruchsvollen Bedingungen.

Wenn Sie sich nicht sicher sind, senden Sie uns ein Foto und Ihre Ventilspezifikationen. Wir helfen Ihnen bei der Diagnose.

F: Reines PTFE vs. gefülltes PTFE, welche Qualität passt zu meinem Ventil?

A: Drei Fragen, die Sie sich stellen sollten:

Sind Ihre Medien sauber oder abrasiv? Sauber → Reines PTFE. Schleifmittel → Glasgefüllt.

Ist die Temperatur hoch oder benötigen Sie eine Wärmeableitung? → Mit Kohlenstoff gefüllt.

Ist Permeation ein Problem oder benötigen Sie eine möglichst lange Lebensdauer? → TFM™ modifiziert.

Schnelle Regel: Neues PTFE für Reinheit und FDA-Konformität. Gefülltes PTFE für Festigkeit, Verschleißfestigkeit und lange Lebensdauer.

Senden Sie uns Ihr Medium, Ihre Temperatur und Ihren Druck. Wir empfehlen Ihnen die richtige Sorte in einer Antwort.

F: Was sind die Grenzen und der häufigste Fehler?

A: Temperatur: -180°C bis +200°C.

Druck: bis zu 414 bar, variiert je nach Sorte und Design.

Chemische Grenzwerte:

Glasgefüllt: Nicht für HF oder starke Alkalien geeignet

Mit Kohlenstoff gefüllt: Nicht für starke Oxidationsmittel geeignet

Reines PTFE und TFM™: Nicht für geschmolzene Alkalimetalle oder Fluorgas

Der häufigste Fehler: Überkomprimierung. PTFE erfordert eine präzise Sitzkraft. Zu viel Kompression schadet dem Sitz; Zu wenig führt zu Undichtigkeiten.
