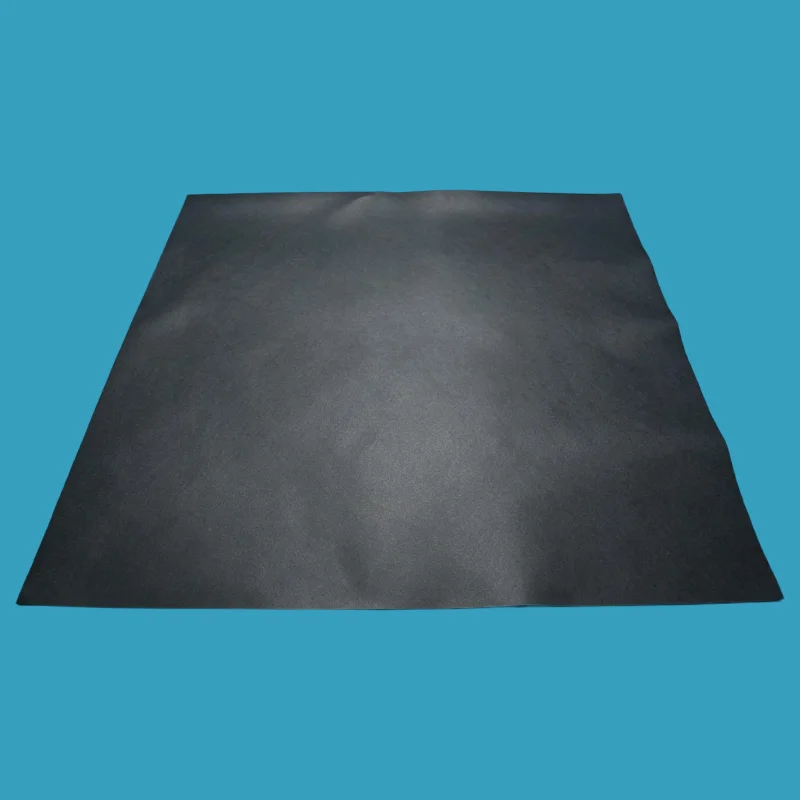

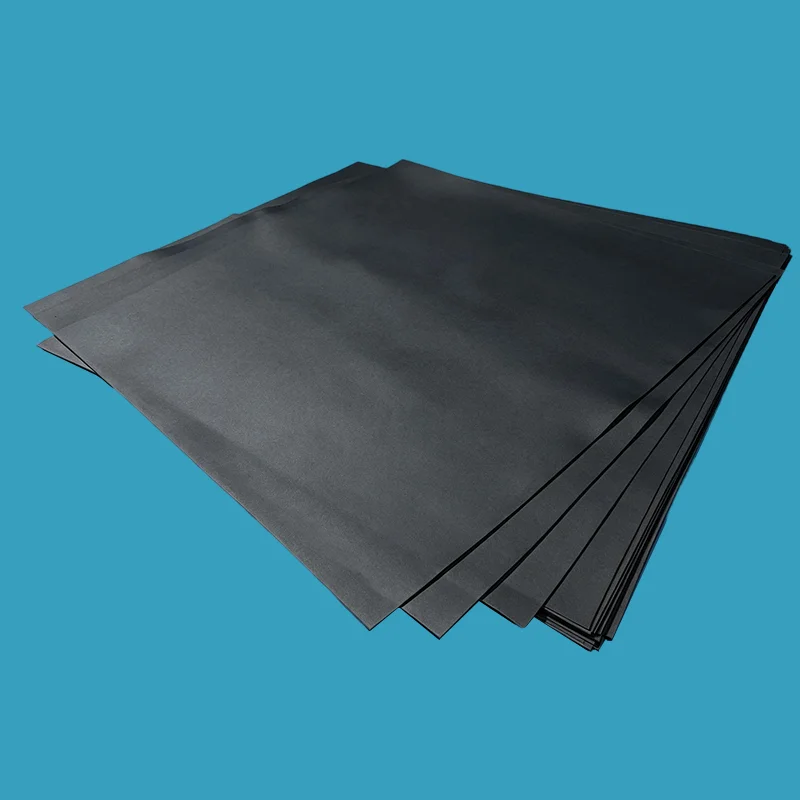

Mit Graphit gefüllte PTFE-Platte

Mit Graphit gefüllte PTFE-Platten sind eines der von Taifno angebotenen Produkte. Als Hersteller mit 20 Jahren Branchenerfahrung bieten wir F&E- und Anpassungsmöglichkeiten. Dieses mit 15–30 % Graphitfüllstoff formulierte Produkt kombiniert die hervorragende chemische Beständigkeit von PTFE mit verbesserter Wärmeleitfähigkeit und einem niedrigeren Reibungskoeffizienten und eignet sich daher für Dichtungen, Dichtungen, Lager und Gleitkomponenten.

Anfrage absenden

Produktbeschreibung

Als professioneller Hersteller und Lieferant von mit Graphit gefüllten PTFE-Platten bietet Taifno FDA-konforme Qualitäten an, die für die Lebensmittel- und Pharmaindustrie geeignet sind. Das Material ist nicht brennbar, resistent gegen Bakterienwachstum und zeichnet sich durch geringere Reibung, hervorragende Wärmeleitfähigkeit und reduzierten Kaltfluss aus.

Wesentliche Spezifikationen: Betriebstemperaturbereich von -180 °C bis +200 °C, Druckfestigkeit bis 75 bar, Zugfestigkeit ≥11 N/mm² und Erholungsrate ≥35 %.

Graphite Filled PTFE Sheet

Was ist eine mit Graphit gefüllte PTFE-Platte?

Eine mit Graphit gefüllte PTFE-Folie ist ein Hochleistungsdichtungsmaterial aus reinem PTFE, verstärkt mit Graphitfüllstoff (typischerweise 15–30 % Graphitgehalt). Die Graphitpartikel sorgen für eine strukturelle Verstärkung, die die mechanischen und thermischen Eigenschaften des Materials deutlich verbessert und gleichzeitig die breite chemische Verträglichkeit von PTFE (pH 0–14) aufrechterhält.

Hauptvorteile der Graphitverstärkung:

Reduzierter Reibungskoeffizient: Graphit senkt den Reibungskoeffizienten und verbessert so die Gleitleistung in Lagern und Dichtungen

Verbesserte Wärmeleitfähigkeit: Graphit verbessert die Wärmeableitung und reduziert Hot Spots und Wellenverschleiß im Betrieb

Reduzierter Kaltfluss: Graphitfüllstoff minimiert Kriechrelaxation (35 % Kriechrelaxation im Vergleich zu höher für reines PTFE)

Hervorragende Beibehaltung des Schraubendrehmoments: Hält die Dichtung über einen längeren Zeitraum aufrecht und erfordert weniger Nachdrehmomente

Gute Rückgewinnung: Rückgewinnung ≥35 % erhält die Integrität der Versiegelung

FDA-konform: erfüllt FDA-Spezifikationen für Lebensmittel- und Pharmaanwendungen (ausgewählte Qualitäten)

Unterstützt keine Flammen: feuersicher

Unterstützt kein Bakterienwachstum: geeignet für saubere Prozesse

Warum sollten Sie sich für mit Graphit gefülltes PTFE entscheiden?

Problem	Wie mit Graphit gefülltes PTFE dieses Problem löst	Die Kosten einer falschen Wahl
PTFE kriecht und leckt unter Last	Graphitfüllstoff reduziert den Kaltfluss (35 % Kriechrelaxation) – hält das Schraubendrehmoment länger aufrecht	Häufiges Nachziehen, Dichtungsaustausch alle 6–12 Monate
In Lagern baut sich Reibung auf	Graphit senkt den Reibungskoeffizienten – sanftes Gleiten, weniger Verschleiß	Wellenverschleiß, Geräteschäden, vorzeitiger Ausfall
Hitze beschädigt Dichtungen und Wellen	Graphit verbessert die Wärmeleitfähigkeit – leitet Wärme ab und läuft kühler	Heiße Stellen, Riefenbildung an der Welle, Verschleiß der Dichtung
PTFE mangelt es an mechanischer Festigkeit	Graphit verbessert die Druckfestigkeit – behält seine Form unter Belastung	Dichtungsextrusion, Verformung unter Druck
Risiko einer Kontamination von Lebensmitteln/Arzneimitteln	FDA-konforme Qualitäten verfügbar – reines Material, keine extrahierbaren Bestandteile	Produktkontamination, FDA-Bußgelder, Chargenverlust

Vergleichs- und Auswahlleitfaden

Graphitgefülltes PTFE vs. reines PTFE vs. Kohlefaser-PTFE vs. Glasfaser-PTFE

Besonderheit	Mit Graphit gefülltes PTFE	Reines PTFE	Kohlefaser PTFE	Glasfaser PTFE
Farbe	Schwarz / Dunkelgrau	Weiß	Schwarz	Cremeweiß / Grau
Reibungskoeffizient	★★★★★ am niedrigsten	★★★★☆	★★★★☆	★★★☆☆
Wärmeleitfähigkeit	★★★★★ exzellent	★★☆☆☆	★★★★★ exzellent	★★★☆☆
Kriechwiderstand	★★★★☆ 35 %	★★☆☆☆	★★★★★	★★★★☆
Verschleißfestigkeit	★★★★☆	★★☆☆☆	★★★★★ am besten	★★★★★ am besten
Mechanische Festigkeit	★★★★☆	★★☆☆☆	★★★★★	★★★★★
Chemische Beständigkeit	★★★★☆ nicht für Oxidationsmittel	★★★★★	★★★★☆ nicht für Oxidationsmittel	★★★★☆ nicht für HF/Alkali
FDA-konform	✅ Ja	✅ Ja	❌ Nein	✅ Ja
Am besten für	Geringe Reibung, Lager, Wärmeableitung, dynamische Dichtungen	Allgemeine Chemikalie	Hohe Geschwindigkeit, hohe Belastung, Wärmeableitung	Abrasive Medien, hoher Druck

Kurzanleitung zur Auswahl

Wenn Ihr Service...	Wählen...	Warum
Lager, Buchsen, Gleitanwendungen	Mit Graphit gefülltes PTFE	Geringste Reibung + Wärmeleitfähigkeit
Dynamische Hochgeschwindigkeitsdichtung	Mit Graphit gefülltes PTFE	Wärmeableitung + geringe Reibung
Hohe Temperatur, hohe Belastung, hohe Geschwindigkeit	Kohlefaser PTFE	Beste Wärmeleitfähigkeit + mechanische Festigkeit
Abrasive Medien, hoher Druck, hoher Verschleiß	Glasfaser PTFE	Beste Verschleißfestigkeit + mechanische Festigkeit
Starke Oxidationsmittel (Salpetersäure, Chlor)	Reines PTFE	Graphit/Kohlenstoff oxidieren – reines PTFE erforderlich
Saubere Chemikalien, allgemeine Versiegelung	Reines PTFE	Niedrigste Kosten, universelle chemische Beständigkeit

Primäre Anwendungen

Industrie	Anwendung	Warum Graphit
Chemische Verarbeitung	Flansche, Pumpen, Ventile – Säuren, Lösungsmittel, Chemikalien	Chemische Beständigkeit + reduziertes Kriechen + geringe Reibung
Stromerzeugung	Dampfsysteme, Hochtemperaturflansche, Turbinendichtungen	Wärmeleitfähigkeit, Wärmeableitung
Pharmazeutisch	Sterile Verarbeitungsgeräte – FDA-Konformität	FDA-konform, nicht kontaminierend
Essen und Trinken	Sanitäranschlüsse – FDA-Konformität	FDA-konform, bakterienresistent
Lager und Buchsen	Mechanische Teile, Gleitanwendungen, Anlaufscheiben	Geringste Reibung, Wärmeleitfähigkeit, geringer Verschleiß
Zellstoff und Papier	Fermenter, Pumpen – moderate Chemikalien	Chemische Beständigkeit + Kriechfestigkeit
Öl und Gas	Raffinerieflansche, Rohrleitungen – Kohlenwasserstoffe	Chemische Kompatibilität + thermische Stabilität

Factory Factory Factory Factory

Technische Spezifikationen

Produkteigenschaften

Parameter	Wert	Notizen
Temperaturbereich	-196°C bis +200°C	Kontinuierlicher Service
Maximaler Druck	Bis 75 bar	Hängt von Dicke und Design ab
Dichte	2,1 – 2,3 g/cm³	—
Zugfestigkeit	≥11 N/mm²	—
Kompressibilität	7-19 %	ASTM F36
Erholung	≥35 %	ASTM F36
Gruselige Entspannung	≤35 %	ASTM F38 – deutlich besser als reines PTFE
Farbe	Schwarz / Dunkelgrau	—
Material	PTFE + Graphitfüller (15-30%)	—
FDA-konform	Ja (Klassen auswählen)	FDA-konforme Formulierungen verfügbar
Flammenbeständigkeit	Unterstützt keine Flammen	—
Bakterienwachstum	Wird nicht unterstützt	—

Verfügbare Qualitäten

Grad	Graphitgehalt	Am besten für
Graphit 15 %	15 % Graphit	Moderate Verbesserung der Eigenschaften bei gleichzeitiger Wahrung der Flexibilität
Graphit 30 %	30 % Graphit	Maximale Wärmeleitfähigkeit, Druckfestigkeit und Kriechfestigkeit
Graphit + Glasfaser	20 % Glas + 5 % Graphit	Ausgewogene Eigenschaften – Festigkeit + geringe Reibung
FDA-Qualität	Graphitgefüllt	Lebensmittel- und Pharmaanwendungen

Verfügbare Größen

Größe (mm)	Dickenbereich (mm)	Notizen
1000 × 1000	4 – 50	Geformtes Blech
1220 × 1220	4 – 50	Geformtes Blech
1500 × 1500	4 – 50	Geformtes Blech
2000 × 2000	4 – 50	Geformtes Blech

Qualitätssicherung

100 % reines PTFE-Harz – gleichbleibende Qualität, Charge für Charge

Graphitverstärkung – gleichmäßige Verteilung für konstante Leistung

FDA-konforme Qualitäten verfügbar – geeignet für Lebensmittel- und Pharmaanwendungen

Unterstützt Flammen nicht – feuersicher

Unterstützt kein Bakterienwachstum – geeignet für saubere Prozesse

Vollständige Rückverfolgbarkeit – Materialzertifikate auf Anfrage

Lieferzeit – Standardgrößen auf Lager (24–48 Stunden); Sondergrößen 7-10 Tage

Test Test Test Test

FAQ

F: Was ist eine mit Graphit gefüllte PTFE-Folie und wo sollte ich sie verwenden?

A: Eine mit Graphit gefüllte PTFE-Folie (auch als graphitmodifizierte PTFE-Folie oder schwarze PTFE-Dichtung bekannt) ist PTFE, das mit Graphitfüllstoff (typischerweise 15–30 %) verstärkt ist. Im Vergleich zu reinem PTFE bietet es eine verbesserte Wärmeleitfähigkeit, geringere Reibung und ein geringeres Kriechen (35 % Kriechrelaxation).

Verwenden Sie es in Anwendungen, die eine gute Wärmeableitung, geringe Reibung und chemische Beständigkeit erfordern, wie Lager, Buchsen, Gleitanwendungen, chemische Prozessflansche und Stromerzeugungsanlagen. Erhältlich in FDA-konformen Qualitäten für Lebensmittel- und Pharmaanwendungen.

Wann man es NICHT verwenden sollte: Starke Oxidationsmittel bei hohen Temperaturen (Salpetersäure, Chlor usw.) – Graphit kann oxidieren. Verwenden Sie für diese Anwendungen reines PTFE.

F: Graphitgefülltes PTFE vs. kohlefasergefülltes PTFE, welches soll ich wählen?

A: Beide sind schwarz, beide verbessern die Wärmeleitfähigkeit, dienen aber unterschiedlichen Anwendungen. Mit Graphit gefülltes PTFE bietet den niedrigsten Reibungskoeffizienten und die beste Gleitleistung und ist ideal für Lager, Buchsen und dynamische Dichtungen, bei denen eine Reibungsreduzierung von entscheidender Bedeutung ist.

Mit Kohlenstofffasern gefülltes PTFE bietet eine höhere mechanische Festigkeit und eine bessere Verschleißfestigkeit und ist ideal für Hochgeschwindigkeits-, Hochlast- und Hochtemperaturanwendungen, bei denen sowohl Festigkeit als auch Wärmeableitung erforderlich sind.

Kurze Regel:

Benötigt geringe Reibung + gute Wärmeableitung → Graphit.

Benötigt hohe Festigkeit + hohe Geschwindigkeit + hohe Belastung → Kohlefaser.

Für FDA-Anwendungen ist Graphitfüllung erhältlich; Kohlefaser ist nicht FDA-konform.

F: Wo liegen die Grenzen von mit Graphit gefüllten PTFE-Platten und was sind die häufigsten Fehler?

A: Temperatur: -180°C bis +200°C Dauerbetrieb.

Druck: Bis zu 75 bar – abhängig von Dicke und Design.

Chemisch: pH 0–14 – NICHT kompatibel mit starken Oxidationsmitteln bei hohen Temperaturen (Salpetersäure, Chlor usw.) – Graphit oxidiert.

Drei häufige Fehler:

Verwendung in starken Oxidationsmitteln: Graphit oxidiert bei hohen Temperaturen in Salpetersäure, Chlor und stark oxidierenden Umgebungen. Verwenden Sie stattdessen reines PTFE oder glasfaserverstärktes PTFE

Wir erwarten die gleiche chemische Beständigkeit wie reines PTFE: Während PTFE eine pH-Beständigkeit von 0 bis 14 bietet, gelten für den Graphitfüllstoff chemische Grenzen. Überprüfen Sie vor der Verwendung die Kompatibilität

Zu festes Anziehen: Mit Graphit gefülltes PTFE erfordert ein kontrolliertes Drehmoment; Übermäßiger Druck kann die Dichtung beschädigen

Benötigen Sie Hilfe bei der Auswahl der richtigen Sorte? Kontaktieren Sie uns mit Ihren Temperatur-, Druck- und Mediendaten. Wir empfehlen Ihnen innerhalb von 24 Stunden die richtige PTFE-Sorte.
