Reines PTFE hält fast allen Chemikalien stand, aber unter kontinuierlicher Kompression fließt es kalt: Die Schraubenbelastung lässt nach, die Dichtung wird dünner und die Verbindung beginnt zu lecken. Bei emaillierten, keramischen und Kunststoffgeräten ist das Problem umgekehrt – das Drehmoment, das erforderlich ist, um Standard-PTFE dicht zu halten, reicht oft aus, um die Flanschfläche selbst zu brechen.
Dieses Blatt löst beide Fehlerarten mit einem Materialwechsel. Hohle Glasmikrokugeln sind in der PTFE-Matrix verteilt und erhöhen die elastische Erholung von etwa 21,8 % auf bis zu 55,8 %. Die Dichtung hält die Dichtkraft bei deutlich geringerem Schraubendruck aufrecht und bleibt weich genug, um Lochfraß und Welligkeit zu schließen, anstatt eine bearbeitete Oberfläche zu erfordern.

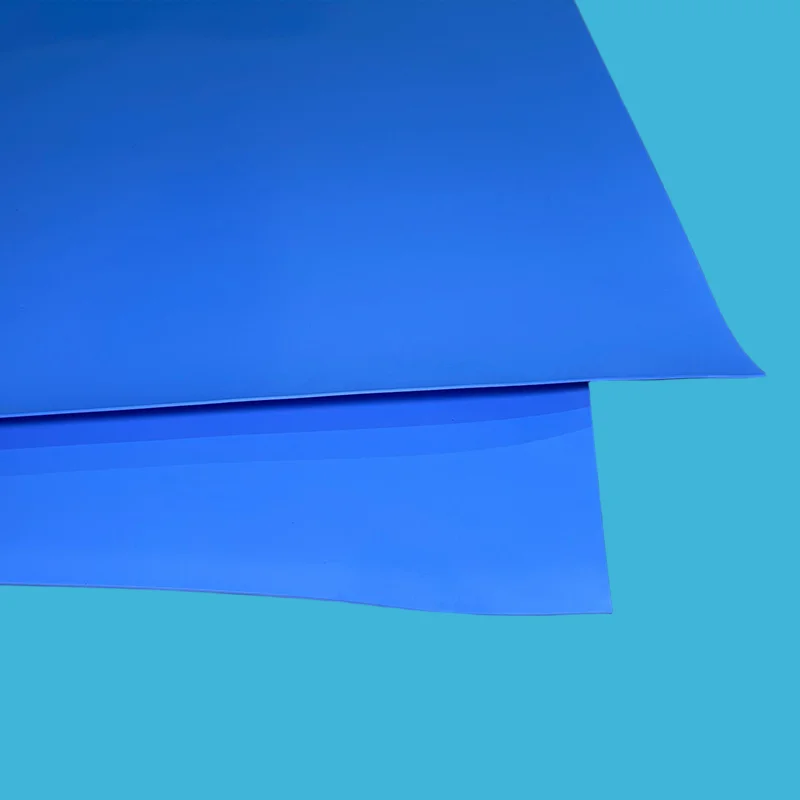

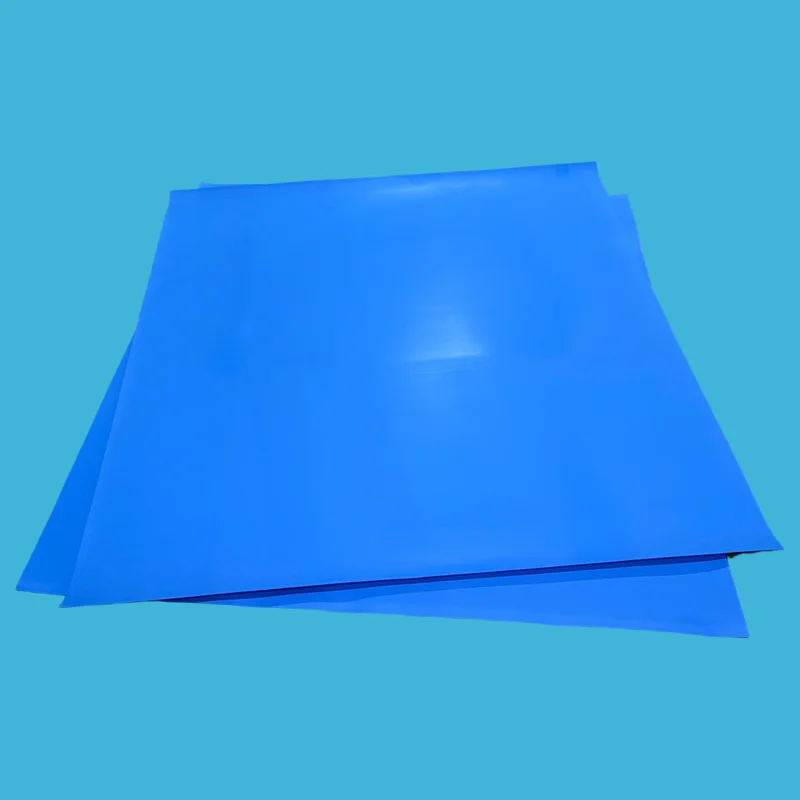

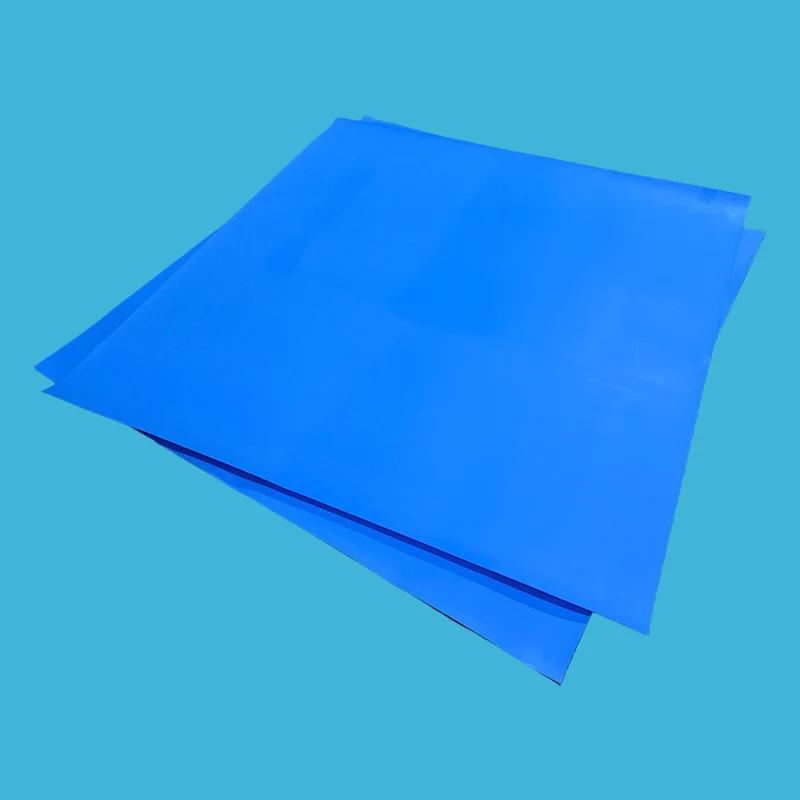

Eine mit Glasperlen gefüllte PTFE-Folie ist eine technische Verbindung und keine Beschichtung. Leichte Hohlglaskugeln werden vor der Formung der Platte gleichmäßig in reines PTFE-Harz eingemischt, sodass die Verstärkung durch die gesamte Dicke verläuft und nicht auf der Oberfläche sitzt.
Dadurch ändern sich drei Dinge. Erstens unterbrechen die Kugeln die Gleitflächen, die das PTFE unter Last fließen lassen, sodass sich die Kriechfestigkeit verbessert und das Schraubendrehmoment wesentlich länger anhält. Zweitens erhält das Material eine messbare Rückfederung –55,8 % Rückgewinnung gegenüber 21,8 % bei reinem PTFE— was bedeutet, dass die Dichtung nach dem Zusammendrücken gegen den Flansch drückt, anstatt gequetscht zu bleiben. Drittens kann es, da es bei geringerer Kompression abdichtet, an Flanschen verwendet werden, die durch herkömmliches PTFE-Einbaudrehmoment beschädigt würden.
Die chemische Leistungsfähigkeit bleibt erhalten. Die Verbindung deckt immer noch die volle Menge abpH-Wert 0–14Sortiment und kontinuierlicher Service von-180°C bis +200°CDas mechanische Upgrade geht also nicht zu Lasten der Medienkompatibilität. Wenn Sie Füllertypen in der gesamten Familie vergleichen, ist diemodifizierte PTFE-PlattenIn der Übersicht wird dargelegt, wie sich Glasperlen-, Glasfaser-, Graphit- und Bronzequalitäten unterscheiden.
Die Erholung ist die Eigenschaft, die darüber entscheidet, ob ein Gelenk im zwölften Monat noch Drehmoment hält. Die folgende Tabelle vergleicht die beiden Materialien mit derselben Testmethode.
| Material | Wiederherstellungsrate | Was es vor Ort bedeutet |
|---|---|---|
| Reines PTFE | ~21,8 % | Komprimiert dauerhaft; Das Schraubendrehmoment lässt mit der Zeit nach und die Dichtung wird undicht |
| Glasmikrokugel PTFE | ~32–55,8 % | Erholt sich nach der Komprimierung; Hält das Schraubendrehmoment aufrecht und verlängert die Lebensdauer der Dichtung |
Eine höhere Rückgewinnung bedeutet eine länger anhaltende Siegelkraft, weniger Lecks und weniger ungeplante Ausfallzeiten.
| Feldproblem | Wie Glasmikrokugeln aus PTFE das Problem lösen |
|---|---|
| Reines PTFE kriecht und leckt unter Last | Glasmikrokugeln verstärken die Struktur und halten das Schraubendrehmoment länger |
| Raue oder narbige Flansche undicht | Weiches, anpassungsfähiges Material füllt Unregelmäßigkeiten ohne Schleifen oder maschinelle Bearbeitung |
| Glasbeschichtete Flansche reißen bei hohem Drehmoment | Dichtet bei geringem Schraubendruck ab und schützt so empfindliche Oberflächen |
| Dichtungen verlieren mit der Zeit an Dichtkraft | Eine Rückgewinnung von bis zu 55,8 % sorgt dafür, dass die Dichtung nach der Kompression erhalten bleibt |
| Säuren, Lösungsmittel und Ätzmittel greifen die Dichtung an | Die PTFE-Matrix bietet eine pH-Wert-Beständigkeit von 0–14 |
Alle drei sind legitime Entscheidungen, aber sie sind nicht austauschbar. Die folgende Matrix ist diejenige, die Sie bei einer Spezifikationsüberprüfung heranziehen sollten.
| Besonderheit | Glasmikrokugel PTFE | Reines PTFE | Glasfaser PTFE |
|---|---|---|---|
| Wiederherstellungsrate | ~32–55,8 %, ausgezeichnet | 21,8 %, schlecht | Mäßig |
| Kriechfestigkeit | Exzellent | Arm | Gut |
| Kompressibilität | Weich und anschmiegsam | Starr | Mäßig |
| Flanschschutz | Sicher auf empfindlichen Flanschen | Mäßig | Kann Oberflächen zerkratzen |
| Druckdecke | Bis 55 bar | Bis zu 30 bar | Höher, bis zu 100 bar |
| Chemische Beständigkeit | pH-Wert 0–14, außer HF | pH-Wert 0–14 | pH-Wert 0–14, außer HF und starkem Alkali |
| Am besten für | Zerbrechliche Flansche, niedriges Drehmoment, Temperaturwechsel | Saubere Chemikalien, glatte Flansche, FDA-Service | Abrasive Medien, hoher Druck |
Wenn Ihre Leitung über 55 bar läuft oder Schleifschlamm transportiert, ist dieglasfasergefüllte PTFE-Folieist die stärkere mechanische Wahl. Wenn es bei mäßigem Druck läuft und die Flanschfläche das schwache Glied darstellt, ist diese Sorte die richtige Spezifikation.
| Wenn Ihre Bewerbung … | Angeben | Warum |
|---|---|---|
| Glasbeschichtete Keramik- oder Kunststoffflansche | Glasmikrokugel PTFE | Niedriges Drehmoment und flanschfreundlich |
| Raue, narbige oder verzogene Flansche | Glasmikrokugel PTFE | Anpassbar, füllt Unregelmäßigkeiten aus |
| Chemische Verarbeitung mit Säuren und Lösungsmitteln | Glasmikrokugel PTFE | Universeller pH-Wert 0–14 |
| Lebensmittel- oder Pharmaverarbeitung | Glasmikrokugeln PTFE, FDA-Qualität | FDA-konforme Qualitäten verfügbar |
| Thermo-Cycling-Service | Glasmikrokugel PTFE | Hält die Abdichtung auch bei Temperaturschwankungen aufrecht |
| Saubere, glatte Flansche im Standardbetrieb | Reines PTFE | Geringere Materialkosten |
| Abrasive Medien unter hohem Druck | Glasfaser PTFE | Höhere mechanische Festigkeit |
| Industrie | Typische Anwendung | Grund |
|---|---|---|
| Chemische Verarbeitung | Rohrflansche, Reaktorabdeckungen, Wärmetauscher | Widerstand pH 0–14 bei niedrigem Drehmoment |
| Pharmazeutisch | Sterile Ausrüstung, Bioreaktoren | Reines Material, nicht kontaminierend, FDA-konform |
| Essen und Trinken | Sanitäranschlüsse, Abfüllanlagen | FDA-konform und leicht zu reinigen |
| Mit Glas ausgekleidete Ausrüstung | Mit Glas ausgekleidete Reaktoren und Behälter | Das niedrige Drehmoment schützt empfindliche Oberflächen |
Das Schneiden von Dichtungen aus diesem Blech folgt der gleichen Logik wie andere weiche Dichtungsmaterialien – siehePTFE-DichtungenSortiment für Standardprofile oder senden Sie eine Zeichnung für eine vollständig kundenspezifische Form.
Die gemeldeten Ergebnisse spiegeln spezifische Kundeninstallationen wider. Die tatsächlichen Ergebnisse variieren je nach Flanschzustand, Medium, Drehmomentverfahren und Betriebszyklus. Teilen Sie uns Ihre Servicebedingungen mit und wir empfehlen Ihnen die Sorte und Dicke, die dazu passt.
| Parameter | Wert | Testmethode |
|---|---|---|
| Temperaturbereich | -180°C bis +200°C | ASTM |
| Maximaler Druck | Bis zu 55 bar (800 PSI) | — |
| Dichte | 1,55–1,70 g/cm³ | ASTM D792 |
| Kompressibilität | ≥16 % | ASTM F36 |
| Erholung | ≥32 %, in einigen Klassen bis zu 55,8 % | ASTM F36 |
| Zugfestigkeit | ≥10 MPa | ASTM F152 |
| Material | Reines PTFE plus Hohlglas-Mikrokugeln | — |
| FDA-Konformität | Verfügbar | FDA 21 CFR 177.1550 |
| Größe (mm) | Dickenbereich (mm) |
|---|---|
| 1500 × 1500 | 1,0, 1,5, 2,0, 3,0 |
| 1500 × 4500 | 1,5, 2,0, 3,0 |
| Brauch | Zuschnitt nach Zeichnung oder geliefertes Übermaß für den hauseigenen Dichtungszuschnitt |
Jede der oben genannten Eigenschaften ist an eine benannte ASTM-Methode und nicht an eine interne Skala gebunden, sodass die Daten bei der Eingangskontrolle unabhängig überprüft werden können. Der vollständige Ablauf – Rohmaterialüberprüfung, In-Prozess-Kontrollen, Endtests und Chargenprotokolle – ist auf der Seite beschriebenQualitätssicherungsseite.
Senden Sie die Blattgröße, Dicke, Menge und das Servicemedium. Innerhalb von 24 Stunden erhalten Sie ein Preisangebot.
Zur Qualitätsbewertung werden kostenlos Muster von Blechen, Rohren, Stangen und Dichtungen in Standardgröße geliefert. Der Käufer übernimmt die Kurierkosten. Sondergrößen werden in der Zeichnung angegeben.
Kleinere Probebestellungen für Standardgrößen werden akzeptiert. Bei steigender Menge gelten die Mengenpreise.
Materialzertifikate, Prüfberichte und Konformitätserklärungen werden auf Wunsch mit der Lieferung ausgestellt.
Die Zahlungsbedingungen lauten: 30 % T/T-Anzahlung mit 70 % Restbetrag vor dem Versand. Der Versand erfolgt normalerweise vom Hafen Ningbo, etwa eine Stunde von der Fabrik entfernt, wodurch die Inlandslogistik kurz bleibt. Die vollständigen Geschäftsbedingungen finden Sie imFAQ-Seite.
Es handelt sich um ein Hochleistungsdichtungsmaterial aus reinem PTFE, verstärkt mit Hohlglas-Mikrokugeln. Standard-PTFE kriecht oder fließt unter anhaltender Belastung kalt und verliert mit der Zeit an Drehmoment. Glasmikrokugeln aus PTFE widerstehen dem Kriechen und erzielen eine weitaus höhere Erholungsrate, sodass die Dichtungskraft länger erhalten bleibt, weniger Nachdrehen erforderlich ist und bei anspruchsvollem Einsatz länger hält.
Ja – das ist eine seiner Hauptanwendungen. Das Material ist für die Abdichtung mit geringem Schraubendrehmoment an emaillierten, keramischen und Kunststoffflanschen konzipiert. Es ist weich und sehr anschmiegsam und füllt Kratzer, Vertiefungen und Oberflächenunregelmäßigkeiten ohne hohe Kompressionskraft. Das ist wichtig, denn ein zu starkes Anziehen eines emaillierten Flansches kann zu Rissen in der Auskleidung führen und jede Reparatur ist sowohl hinsichtlich der Teile als auch der Ausfallzeit kostspielig.
Es deckt den gesamten pH-Bereich von 0–14 ab und ist für die meisten Säuren, Laugen, Lösungsmittel und Kohlenwasserstoffe geeignet. Es istnichtkompatibel mit Flusssäure, da sich die Glasmikrokügelchen im HF-Betrieb auflösen und die Dichtung versagt; Verwenden Sie dort reines PTFE oder kohlenstoffgefülltes PTFE. Die Druckobergrenze beträgt 55 bar (800 PSI) – darüber sollte glasfaserverstärktes PTFE angegeben werden.
